Глава 11. Создание моделей в КОМПАС SHAFT 3D

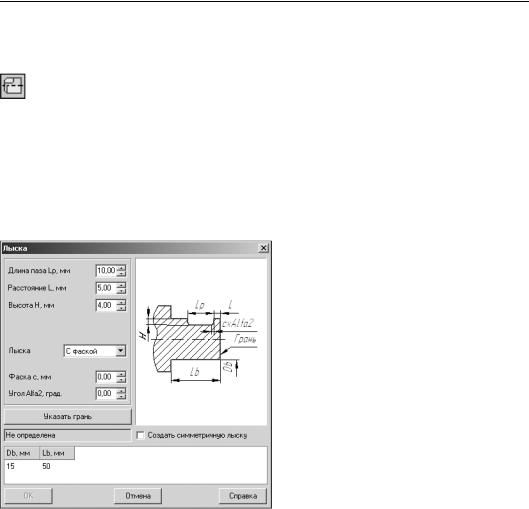

11.1.10. Лыска
Чтобы построить лыску, выполните следующие действия.
.
1.Вызовите команду Лыска или нажмите соответствующую ей кнопку.
2.Укажите на модели цилиндрическую поверхность, на которой нужно построить лыску. Эта поверхность будет выделена цветом. Откроется окно задания параметров лыски (рис. 11.17). Оно содержит:
▼список параметров, значения которых нужно ввести при помощи клавиатуры или кно! пок, расположенных справа от каждого поля ввода;
▼схему параметров лыски;
▼кнопку для выбора базовой грани;
▼список параметров элемента конструкции, на котором будет построена лыска.
3.Введите значения параметров, указанных на схеме:
▼ Длину паза;
▼ Расстояние от базовой грани;
▼ Высоту лыски.
4. Выберите тип исполнения лыски – с фас! кой или с радиусом. Для лыски с радиусом задайте величину радиуса.
5. Укажите на модели базовую грань для построения лыски (см. раздел 10.3.1 на с. 174).
6. Для построения лыски нажмите кнопку
ОК.
Рис. 11.17.
11.2.Построение внутреннего контура
К основным ступеням внешнего контура относятся:
▼Цилиндрическая ступень;
▼Коническая ступень;
▼Шестигранник;
▼Многогранник;
▼Квадрат;
▼Элементы механических передач.
Для цилиндрической и конической ступени внешнего контура могут быть построены до! полнительные элементы:
▼Шлицы;
185

Часть II. Библиотека КОМПАС SHAFT 3D
▼Шпоночные пазы.
Дополнительные элементы ступени могут иметь разновидности. Например, шлицы: пря! мобочные, эвольвентные, треугольные.
Параметры ступеней модели, созданной при помощи КОМПАС SHAFT 3D, могут быть от! редактированы средствами КОМПАС!3D.
11.2.1.Цилиндрическая ступень
Чтобы построить цилиндрическую ступень внутреннего контура модели, выполните сле! дующие действия.
1.Вызовите команду Внутренняя цилиндрическая ступень или нажмите на компактной панели соответствующую ей кнопку.
|
2. Укажите плоскость или плоскую грань, перпендикулярную оси |
|
проектируемой ступени. Эта плоскость будет выделена цветом. |
|

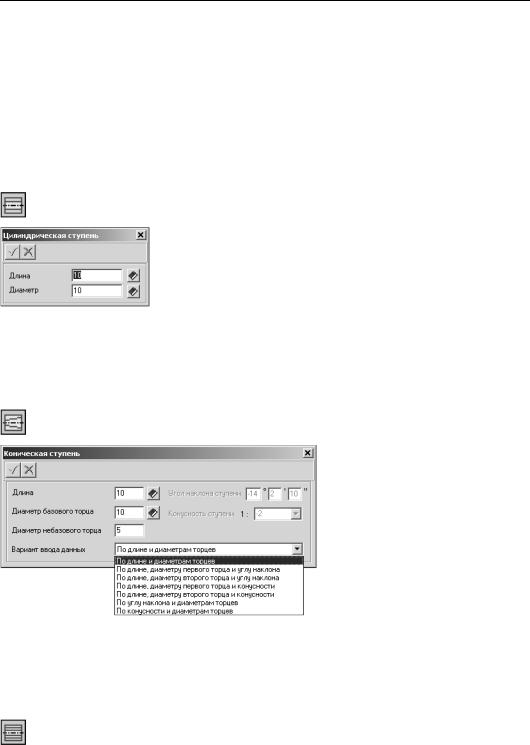

Откроется окно Цилиндрическая ступень (рис. 11.18). |
|
Далее построение цилиндрической ступени внутреннего контура ана! |
|
логично построению цилиндрической ступени внешнего контура (см. |
Рис. 11.18. |
раздел 11.1.1 на с. 175). |
11.2.2.Коническая ступень
Чтобы построить коническую ступень внутреннего контура модели, выполните следую! щие действия.
1.Вызовите команду Внутренняя коническая ступень или нажмите на компактной пане! ли соответствующую ей кнопку.
2.Укажите плоскость или плоскую грань, перпендикулярную оси про! ектируемой ступени. Откроется ок! но Коническая ступень (рис. 11.19).
Далее построение конической ступе! ни внутреннего контура аналогично построению конической ступени вне! шнего контура (см. раздел 11.1.2 на с. 176).
Рис. 11.19.
11.2.3.Шестигранник
Чтобы построить ступень внутреннего контура, сечением которой является шестиуголь! ник, выполните следующие действия.
1.Вызовите команду Внутренний шестигранник или нажмите на компактной панели со! ответствующую ей кнопку.
186

Глава 11. Создание моделей в КОМПАС SHAFT 3D

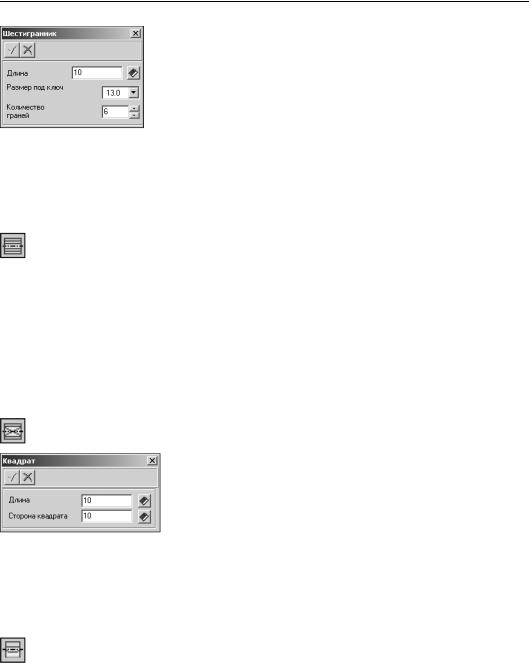

2.Укажите плоскость или плоскую грань, перпендикулярную оси про! ектируемой ступени. Откроется окно Шестигранник (рис. 11.20).
Далее построение внутреннего шестигранника аналогично построе! нию внешнего шестигранника (см. раздел 11.1.3 на с. 176).
Рис. 11.20.
11.2.4.Многогранник
Чтобы построить ступень внутреннего контура, сечением которой является многоуголь! ник, выполните следующие действия.
1.Вызовите команду Внутренний шестигранник или нажмите на компактной панели со! ответствующую ей кнопку.
2.Укажите плоскость или плоскую грань, перпендикулярную оси проектируемой ступени. Откроется окно Шестигранник (рис. 11.20).
Далее построение внутреннего многогранника аналогично построению внешнего много! гранника (см. раздел 11.1.4 на с. 177).
11.2.5.Квадрат
Чтобы построить ступень внутреннего контура, сечением которой является квадрат, вы! полните следующие действия.
1.Вызовите команду Внутренний квадрат или нажмите на компактной панели соответс! твующую ей кнопку.
2.Укажите плоскость или плоскую грань, перпендикулярную оси проектируемой ступени. Откроется окно Квадрат (рис. 11.21).
Далее построение внутреннего квадрата аналогично построению внешнего квадрата (см. раздел 11.1.5 на с. 177).
Рис. 11.21.
11.2.6.Шестерня внутреннего зацепления
Чтобы построить цилиндрическую шестерню с внутренними зубьями, выполните следу! ющие действия.
1.Вызовите команду Шестерня цилиндрической зубчатой передачи или нажмите на компактной панели соответствующую ей кнопку.
2.Укажите плоскость или плоскую грань, перпендикулярную оси проектируемой ступени. Откроется окно Цилиндрическая шестерня с внутренними зубьями (рис. 11.22).
187
