4.1.4.Шпоночные пазы

На цилиндрической ступени внешнего контура модели КОМПАС SHAFT 2D могут быть построены шпоночные пазы следующих типов:

▼Под призматическую шпонку;

▼Под призматическую высокую шпонку;

▼Под сегментную шпонку (передача крутящего момента);

▼Под сегментную шпонку (фиксация элементов).

Шпоночный паз под призматическую шпонку

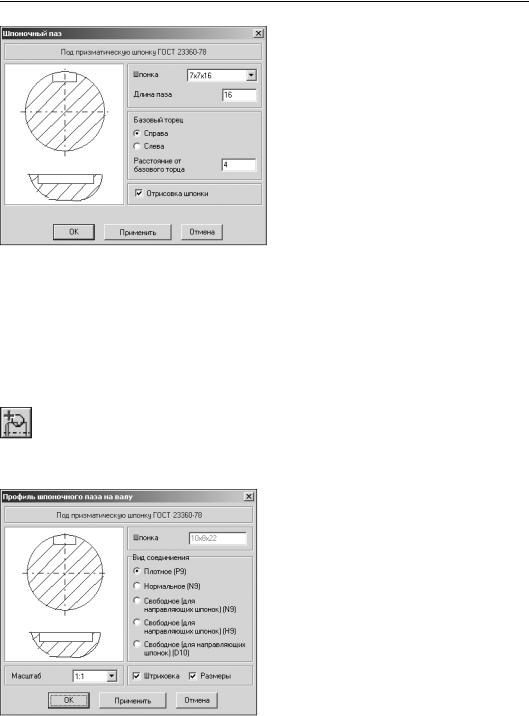

Выделите в дереве ступеней и элементов цилиндрическую ступень внешнего контура и нажмите кнопку Дополнительные элементы ступеней на инструментальной панели внешнего контура. В развернувшемся меню выберите команду Шпоночные пазы. От! кроется дополнительное меню с различными типами пазов. Щелчком мыши укажите тип паза Под призматическую шпонку ГОСТ 23360 78. На экране появится окно, пред! назначенное для ввода параметров шпонки и шпоночного паза (рис. 4.25).

52

Глава 4. Построение внешнего контура

1. В поле Шпонка автоматически указыва! ются стандартные размеры шпонки, кото! рая подобрана, исходя из диаметра актив! ной ступени модели. Вы можете выбрать другую шпонку из предлагаемого списка.

2. Введите значение в поле Длина паза.

3. Определите торец ступени, относительно которого будет базироваться шпонка.

4. Задайте расстояние от базового торца до шпоночного паза.

5. Включите опцию Отрисовка шпонки, чтобы отображать шпонку на чертеже.

Рис. 4.25.

6.Нажмите кнопку Применить, чтобы увидеть результаты построения, не закрывая окно ввода параметров.

7.Нажмите кнопку OK.

Для шпоночного паза под призматическую шпонку можно построить дополнительный элемент Профиль шпоночного паза.

Профиль шпоночного паза под призматическую шпонку

Выделите в дереве ступеней и элементов внешнего контура дополнительный элемент Шпоночный паз под призматическую шпонку и нажмите кнопку Дополнительные элементы ступеней на инструментальной панели внешнего контура. В раскрывшемся меню выберите строку Профиль шпоночного паза и щелкните мышью. На экране по! явится окно Профиль шпоночного паза на валу (рис. 4.26).

1.Укажите Вид соединения – выберите нужный вариант в группе Вид соединения.

2.Выберите из предлагаемого стандартного ря! да Масштаб изображения профиля шпоноч! ного паза на чертеже.

3.Включите опции Штриховка и Размеры, чтобы показать эти атрибуты на изображении профиля.

4.Нажмите кнопку Применить, чтобы увидеть результаты построения, не закрывая окно ввода параметров.

5.Нажмите кнопку OK.

Рис. 4.26.

53

Часть I. Интегрированная система проектирования тел вращения КОМПАС SHAFT 2D

Шпоночный паз под призматическую высокую шпонку

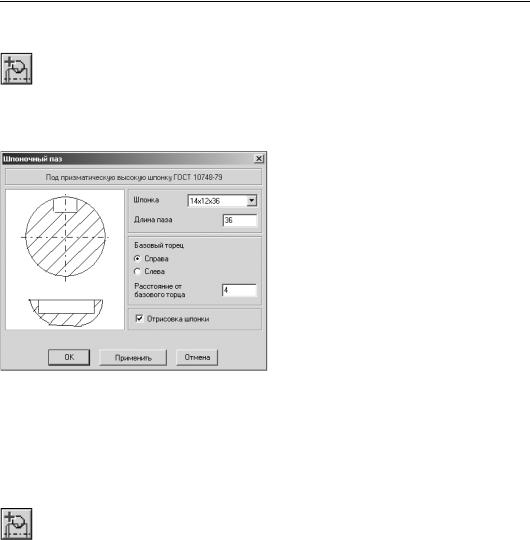

Выделите в дереве ступеней и элементов цилиндрическую ступень внешнего контура и нажмите кнопку Дополнительные элементы ступеней на инструментальной панели внешнего контура. В развернувшемся меню выберите команду Шпоночные пазы. От! кроется дополнительное меню с различными типами пазов. Щелчком мыши укажите тип паза Под призматическую высокую шпонку ГОСТ 10748 79. На экране появится ок! но, предназначенное для ввода параметров шпонки и шпоночного паза (рис. 4.27).

1. Задайте требуемые характеристики. Поря! док ввода данных аналогичен порядку оп! ределения параметров шпоночного паза под призматическую шпонку (см. раздел «Шпоночный паз под призматическую шпонку» на с. 52).

2. Нажмите кнопку Применить, чтобы уви! деть результаты построения, не закрывая окно ввода параметров.

3. Нажмите кнопку OK.

Рис. 4.27.

Для шпоночного паза под призматическую высокую шпонку можно построить дополни! тельный элемент Профиль шпоночного паза. Это делается так же, как для шпоночно! го паза под призматическую шпонку (см. раздел «Профиль шпоночного паза под при! зматическую шпонку» на с. 53).

Шпоночный паз под сегментную шпонку (передача крутящего момента)

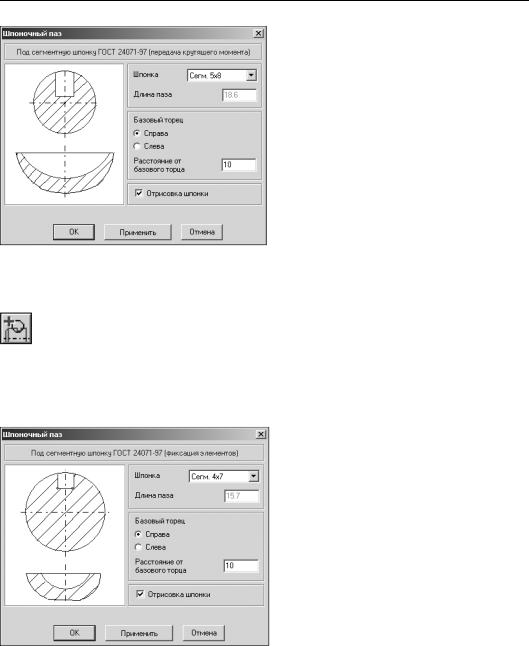

Выделите в дереве ступеней и элементов цилиндрическую ступень внешнего контура и нажмите кнопку Дополнительные элементы ступеней на инструментальной панели внешнего контура. В развернувшемся меню выберите команду Шпоночные пазы. От! кроется дополнительное меню с различными типами пазов. Щелчком мыши укажите тип паза Под сегментную шпонку ГОСТ 24071 97 (передача крутящего момента). На экране появится окно, предназначенное для ввода параметров шпонки и шпоночного па! за (рис. 4.28).

1.Задайте требуемые характеристики. Порядок их ввода аналогичен порядку определения параметров шпоночного паза под призматическую шпонку (см. раздел «Шпоночный паз под призматическую шпонку» на с. 52). Исключение – не нужно указывать длину паза.

54

Глава 4. Построение внешнего контура

2. Нажмите кнопку Применить, чтобы уви! деть результаты построения, не закрывая окно ввода параметров.

3. Нажмите кнопку OK.

Для шпоночного паза под сегментную шпонку можно построить дополнительный элемент

Профиль шпоночного паза. Это делается так же, как для шпоночного паза под призма! тическую шпонку (см. раздел «Профиль шпо! ночного паза под призматическую шпонку» на с. 53).

Рис. 4.28.

Шпоночный паз под сегментную шпонку (фиксация элементов)

Выделите в дереве ступеней и элементов цилиндрическую ступень внешнего контура и нажмите кнопку Дополнительные элементы ступеней на инструментальной панели внешнего контура. В развернувшемся меню выберите команду Шпоночные пазы. От! кроется дополнительное меню с различными типами пазов. Щелчком мыши укажите тип паза Под сегментную шпонку ГОСТ 24071 97 (фиксация элементов). На экране по! явится окно, предназначенное для ввода параметров шпонки и шпоночного паза (рис. 4.29).

1. Задайте требуемые характеристики. Поря! док их ввода аналогичен порядку опреде! ления параметров шпоночного паза под призматическую шпонку (см. раздел «Шпоночный паз под призматическую шпонку» на с. 52). Исключение – не нужно указывать длину паза.

2. Нажмите кнопку Применить, чтобы уви! деть результаты построения, не закрывая окно ввода параметров.

3. Нажмите кнопку OK.

Рис. 4.29.

Для шпоночного паза под сегментную шпонку можно построить дополнительный эле! мент Профиль шпоночного паза. Это делается так же, как для шпоночного паза под призматическую шпонку (см. раздел «Профиль шпоночного паза под призматическую шпонку» на с. 53).
