Методичні вказівки
Лабораторну роботу виконують групи студентів із трьох – чотирьох осіб. Студенти знайомляться з теоретичними відомостями про основні типи фрез та їх призначення, а також з основними видами фрезерних робіт. Кожний студент виконує індивідуальне завдання, видане викладачем.
Зміст звіту по виконаній лабораторній роботі
найменування лабораторної роботи;
мета роботи;
оснащення роботи;
короткі теоретичні відомості про основні типи фрез та види фрезерних робіт;
рисунки різальних інструментів для обробки на фрезерних верстатах;
висновок по виконаній роботі;
індивідуальне завдання (на окремому аркуші).
Питання для самоперевірки
Класифікація фрез в залежності від форми та призначення.
Класифікація фрез за конструктивними ознаками.
Класифікація фрез за формою задньої поверхні зубів.
Класифікація фрез в залежності від способу кріплення.
Основні елементи зубів циліндричної фрези
Призначення фрез.

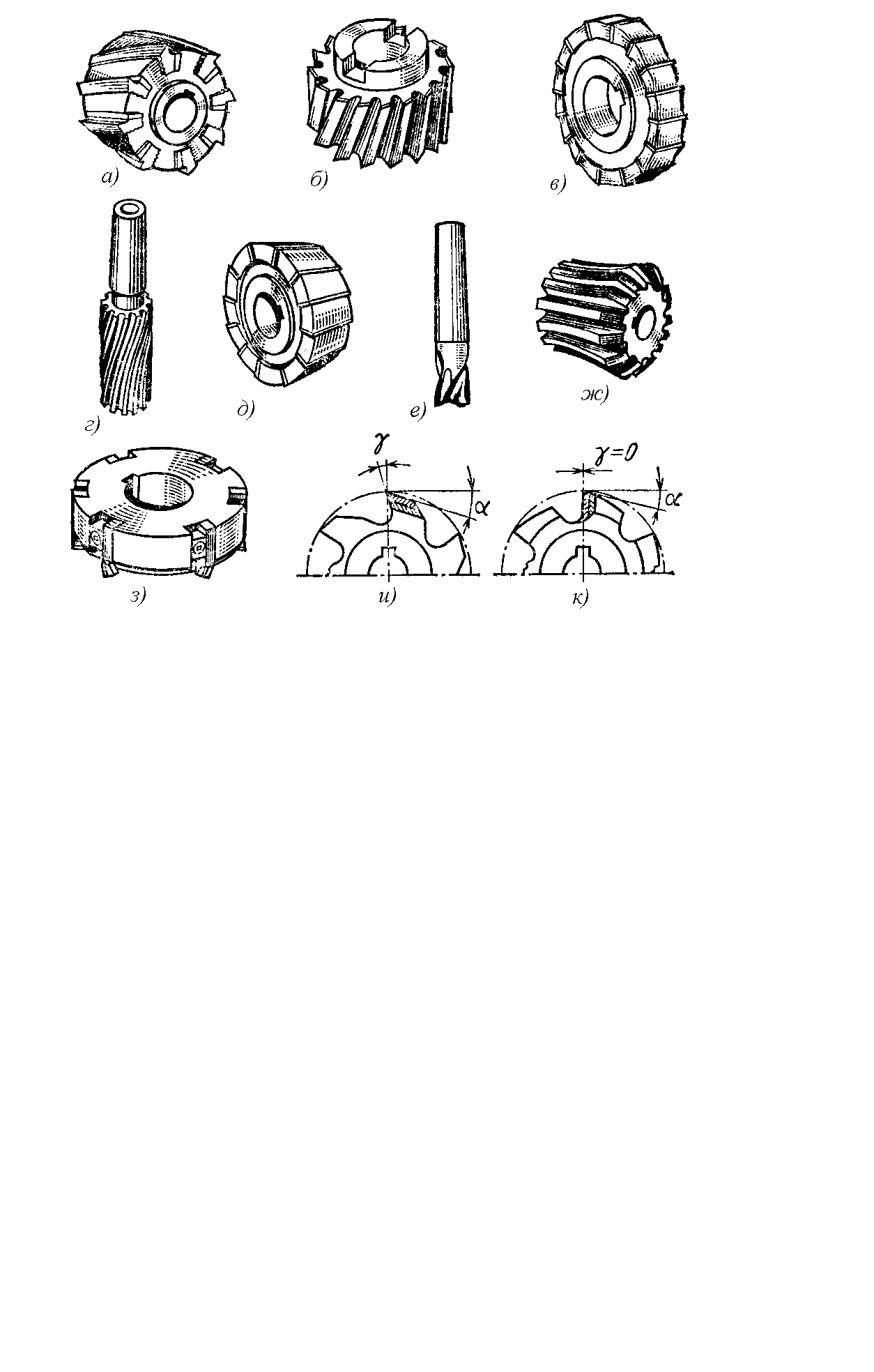

Рисунок 5.1 Типи фрез а)...з) та типи зубів фрез і їх параметри и), к)

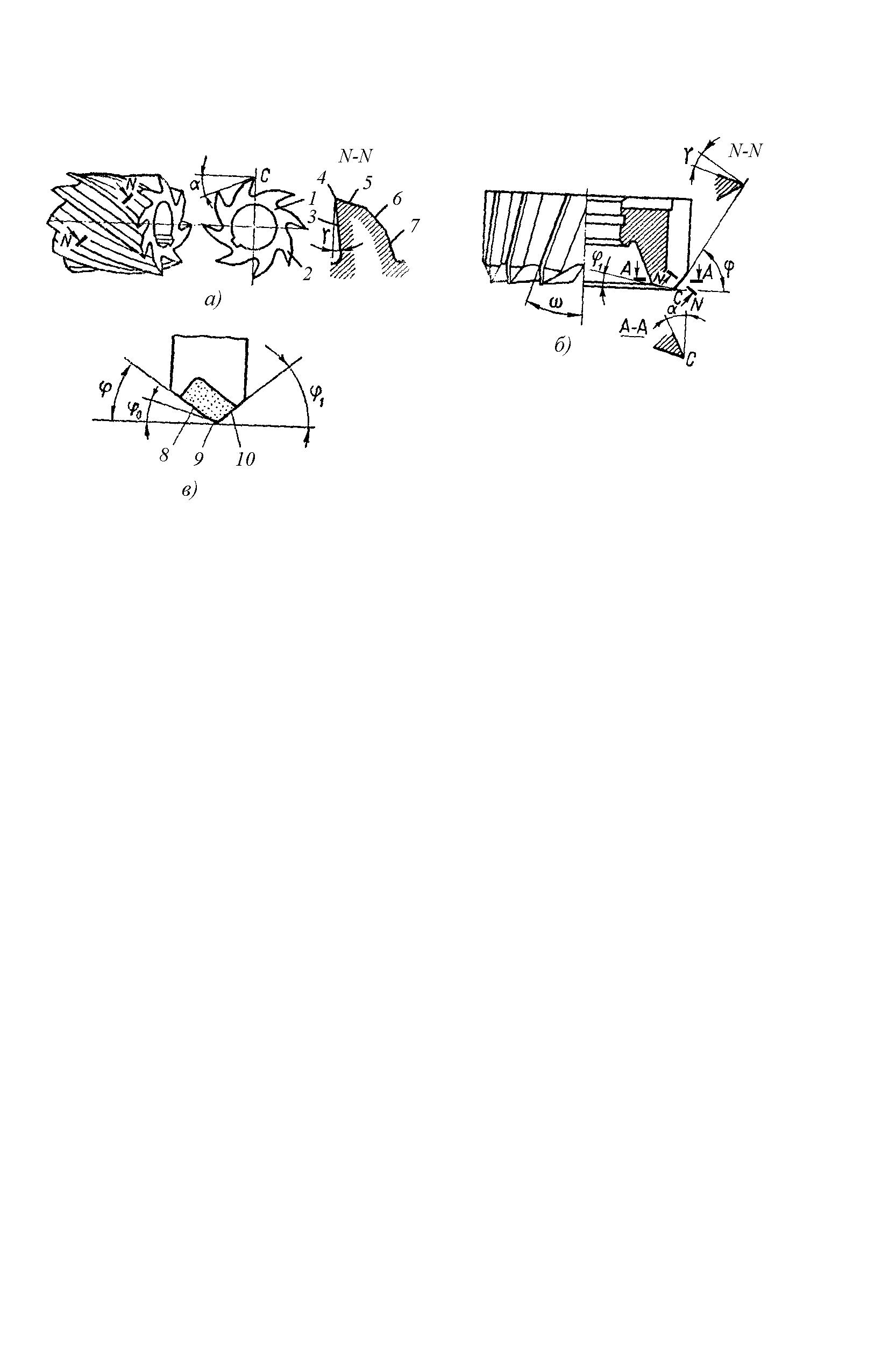

Рисунок 5.2 Основні геометричні параметри циліндричної і торцевої фрез
Рисунок 5.3 Основні види фрезерних робіт
ІНДИВІДУАЛЬНЕ ЗАВДАННЯ ДО ЛАБОРАТОРНОЇ РОБОТИ № 5:
Завдання 1. Для обробки площини на фрезерному верстаті розрахувати частоту обертання n торцевої фрези діаметром D зі швидкістю різання V згідно варіанту з таблиці 5.1.
Таблиця 5.1
Варіант |
Діаметр фрези D, мм |
Швидкість різання V, м/хв |
Варіант |
Діаметр фрези D, мм |
Швидкість різання V, м/хв |
Варіант |
Діаметр фрези D, мм |
Швидкість різання V, м/хв |
Варіант |
Діаметр фрези D, мм |
Швидкість різання V, м/хв |
1 |
100 |
125,6 |
5 |
180 |
282,6 |
9 |
250 |
39,25 |
13 |
180 |
113,04 |
2 |
50 |
62,8 |
6 |
50 |
31,4 |
10 |
80 |
31,4 |
14 |
50 |
125,6 |
3 |
160 |
803,84 |
7 |
200 |
50,24 |
11 |
500 |
125,6 |
15 |
400 |
100,48 |
4 |
40 |
50,24 |
8 |
80 |
125,6 |
12 |
40 |
31,4 |
16 |
100 |
62,8 |
Приклад виконання індивідуального завдання до лабораторної роботи № 5:
ІНДИВІДУАЛЬНЕ ЗАВДАННЯ ДО ЛАБОРАТОРНОЇ РОБОТИ № 5
Варіант 16
Завдання 1. Для обробки площини на верстаті 6Р82 розрахувати частоту обертання nторцевої фрези діаметромD=100 мм зі швидкістю різанняV=62,8 м/хв згідно варіанту 16.
Розв’язання.
Швидкість різання обчислюють за формулою
де D – діаметр фрези, мм
n – частота обертання шпинделя верстата (фрези), хв-1
Звідки
Лабораторна робота № 6
Налагодження токарно-гвинторізного верстата
на виготовлення болта
Мета роботи
отримати відомості про технологічний процес виготовлення деталей;
розробити маршрутно-операційну карту виготовлення болта на токарно-гвинторізному верстаті;
виготовити болт згідно ескізу та маршрутно-операційній карті.
Оснащення роботи
Токарно-гвинторізний верстат підвищеної точності 16Е16КП
Патрон токарний трикулачковий самоцентруючий
Ріжучий інструмент: різці токарні (підрізний, прохідний упорний, прохідний відігнутий, відрізний), плашка
Вимірювальний інструмент: штангенциркуль
Послідовність виконання роботи
Ознайомитись з елементами технологічного процесу та з основними технологічними документами
Розробити маршрутно-операційну карту виготовлення болта
За допомогою навчального майстра налагодити токарно-гвинторізний верстат, настроїти його на заданий режим різання і виготовити болт згідно ескізу
Оформити звіт за результатами роботи
