Test`s-Харлап-печать / 2
.docЧто на рисунке? <BR><img src="/tester/uso2.gif">
Диаграмма работы бесконтактного УСО с аппаратным контролем исправности дублированных КУ и программным тестированием контрольных элементов
Диаграмма работы бесконтактного функционального преобразователя с несимметричным отказом
Диаграмма работы бесконтактного УСО с периодическим программным тестовым контролем
Диаграмма работы устройства включения исполнительных реле
1

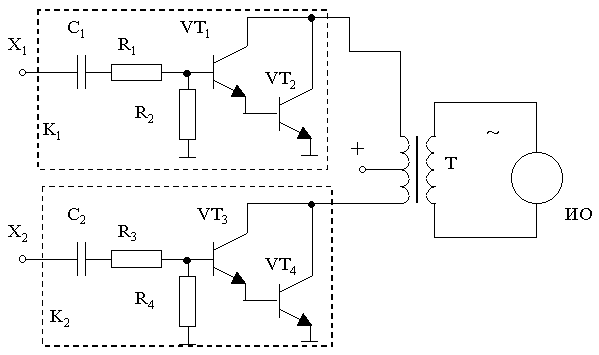

Что на рисунке? <BR><img src="/tester/uso3.gif">
Бесконтактное УСО с периодическим программным тестовым контролем
Устройство включения исполнительных реле
Бесконтактный функциональный преобразователь с несимметричным отказом
Бесконтактное УСО с аппаратным контролем исправности дублированных КУ и программным тестированием контрольных элементов
1

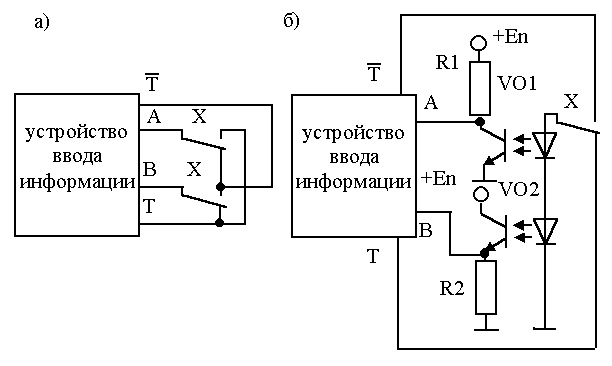

Что на рисунке? <BR><img src="/tester/uso4.gif">
Устройство безопасного вывода релейной информации
Устройство безопасного вывода цифровой информации
Устройство безопасного ввода релейной информации
Устройство безопасного ввода цифровой информации
1
Что на рисунке? <BR><img src="/tester/uso5.gif">
Бесконтактное УСО с аппаратным контролем исправности дублированных КУ и программным тестированием контрольных элементов
Устройство контроля нити лампы светофора
Устройство включения исполнительных реле
Бесконтактный функциональный преобразователь с несимметричным отказом
1
Что подается на вход Т? <BR><img src="/tester/uso4.gif">
парафазный сигнал
сигнал логического "0"
импульсный сигнал в прямой фазе
сигнал логической "1"
импульсный сигнал в инверсной фазе
1
Что является признаком достоверной информации в данной схеме? <BR><img src="/tester/uso4.gif">
нарушение парафазности сигналов А и В
парафазность сигналов А и В
поступление на вход В импульсов Т, а на вход А - инферсных импульсов
поступление на вход А импульсов Т, а на вход В - инферсных импульсов
1
Что является признаком неисправности в данной схеме? <BR><img src="/tester/uso4.gif">
парафазность сигналов А и В
поступление на вход А импульсов Т, а на вход В - инферсных импульсов
нарушение парафазности сигналов А и В
поступление на вход В импульсов Т, а на вход А - инферсных импульсов
1
Как в данной схеме определяется, что контакты реле замкнуты?<BR><img src="/tester/uso4.gif">
поступление на вход А импульсов Т, а на вход В - инферсных импульсов
поступление на вход В импульсов Т, а на вход А - инферсных импульсов
нарушение парафазности сигналов А и В
парафазность сигналов А и В
1
Как в данной схеме определяется, что контакты реле разомкнуты?<BR><img src="/tester/uso4.gif">
нарушение парафазности сигналов А и В
парафазность сигналов А и В
поступление на вход В импульсов Т, а на вход А - инферсных импульсов
поступление на вход А импульсов Т, а на вход В - инферсных импульсов
1
Что является признаком недостоверной информации в данной схеме? <BR><img src="/tester/uso4.gif">
поступление на вход В импульсов Т, а на вход А - инферсных импульсов
нарушение парафазности сигналов А и В
поступление на вход А импульсов Т, а на вход В - инферсных импульсов
парафазность сигналов А и В
1
Как определяется исправность лампы в схеме? <BR><img src="/tester/uso5.gif">
по непарафазному сигналу на выходах 1 и 2
по парафазному сигналу на выходах 1 и 2
по парафазному импульсному сигналу на выходах 1 и 2
по непарафазному импульсному сигналу на выходах 1 и 2
1
Что подается на вход данной схемы? <BR><img src="/tester/uso5.gif">
ничего не подается
импульсный сигнал
сигнал логической "1"
сигнал логического "0"
1
Как определяется исправность ключа в схеме? <BR><img src="/tester/uso1.gif">
по отсутствию импульсов на выходе схемы при закрытом ключе
по наличию импульсов на выходе схемы
по отсутствию импульсов на выходе схемы
по наличию импульсов на выходе схемы при закрытом ключе
по отсутствию импульсов на выходе схемы при открытом ключе
по наличию импульсов на выходе схемы при открытом ключе
1
Какой сигнал присутствует на выходе исправной схемы при закрытом ключе? <BR><img src="/tester/uso1.gif">
парафазный
сигнал логического "0"
сигнал логической "1"
импульсный
парафазный импульсный
1
Какой сигнал присутствует на выходе исправной схемы при открытом ключе? <BR><img src="/tester/uso1.gif">
импульсный
парафазный импульсный
сигнал логической "1"
парафазный
сигнал логического "0"
1
Как изменится сигнал на выходе схемы при пробое резистора R2? <BR><img src="/tester/uso1.gif">
переключистся из состояния "0" и "1"
прекратится формирование импульсов
нарушается парафазность импульсов
переключится из состояния "1" в "0"
изменяется скважность импульсов
1
Каким напряжением включается объект управления в данной схеме? <BR><img src="/tester/uso1.gif">
импульсным
переменным
постоянным
парафазным
1
В какой момент времени на выходе схемы генерируется импульс? <BR><img src="/tester/uso1.gif">
при положительной полярности входного напряжения и закрытом ключе
при положительной полярности входного напряжения и открытом ключе
при изменении полярности входного напряжения и открытом ключе
при отрицательной полярности входного напряжения и закрытом ключе
при изменении полярности входного напряжения и закрытом ключе
при отрицательной полярности входного напряжения и открытом ключе
1
К какому виду бесконтактных УСО относится данная схема? <BR><img src="/tester/uso1.gif">
С периодическим программным тестовым контролем
Функциональным преобразователям с несимметричным отказом
Это не бесконтактное УСО
С аппаратным контролем
1
К какому виду бесконтактных УСО относится данная схема? <BR><img src="/tester/uso5.gif">
Функциональным преобразователям с несимметричным отказом
Это не бесконтактное УСО
С аппаратным контролем
К бесконтактным устройствам ввода информации
С периодическим программным тестовым контролем
1
К какому виду бесконтактных УСО относится данная схема? <BR><img src="/tester/uso3.gif">
С периодическим программным тестовым контролем
С аппаратным контролем
К бесконтактным устройствам ввода информации
Это не бесконтактное УСО
Функциональным преобразователям с несимметричным отказом
1
Каким напряжением включается объект управления в данной схеме? <BR><img src="/tester/uso3.gif">
переменным
постоянным
импульсным
парафазным
1
Что происходит на выходе схемы при пробое коллектор-эмиттер VT1? <BR><img src="/tester/uso3.gif">
на выходе появляется постоянное напряжение
амплитуда выходного напряжения увеличивается приблизительно в два раза
амплитуда выходного напряжения уменьшается приблизительно в три раза
амплитуда выходного напряжения увеличивается приблизительно в три раза
на выходе отсутствет напряжение
выходное напряжение не изменяется
амплитуда выходного напряжения уменьшается приблизительно в два раза
1
Какую функцию в схеме выполняет трансформатор? <BR><img src="/tester/uso3.gif">
гальваническую развязку
усилитель
фильтр
выпрямитель
1
Какую функцию в схеме выполняют конденсаторы? <BR><img src="/tester/uso3.gif">
усилитель
фильтр
гальваническую развязку
выпрямитель
1
Как расшифровывается сокращение УВИР?
устройство включения исполнительных реле
устройство включения импульсных реле
устройство выключения импульсных реле
устройство выключения исполнительных реле
управление внешней иностранной разведки
1
Какое напряжение должно быть на выходе исправного УВИР при поступлении входного сигнала "1"?
напряжение логической "1"
напряжение логического "0"
напряжение больше напряжения срабатывания реле
напряжение меньше напряжения срабатывания реле
напряжение больше напряжения отпускания реле
напряжение меньше напряжения отпускания реле
напряжение должно отсутствовать
1
Какое напряжение должно быть на выходе исправного УВИР при поступлении входного сигнала "0"?
напряжение больше напряжения отпускания реле
напряжение должно отсутствовать
напряжение меньше напряжения срабатывания реле
напряжение меньше напряжения отпускания реле
напряжение логического "0"
напряжение больше напряжения срабатывания реле
напряжение логической "1"
1
Какое напряжение должно быть на выходе неисправного УВИР при поступлении входного сигнала "0"?
напряжение должно отсутствовать
напряжение меньше напряжения отпускания реле
напряжение логической "1"
напряжение больше напряжения отпускания реле
напряжение меньше напряжения срабатывания реле
напряжение логического "0"
напряжение больше напряжения срабатывания реле
1
Какое напряжение должно быть на выходе неисправного УВИР при поступлении входного сигнала "1"?
напряжение логической "1"
напряжение меньше напряжения отпускания реле
напряжение должно отсутствовать
напряжение меньше напряжения срабатывания реле
напряжение больше напряжения отпускания реле
напряжение логического "0"
напряжение больше напряжения срабатывания реле
1
Какие функции выполняет транзистор в данной схеме?<BR><img src="/tester/uvir1.gif">
Функции гальванической развязки.
Функции ключевого элемента.
Функции заряда конденсатора.
1
Какие функции выполняет диод в данной схеме?<BR><img src="/tester/uvir1.gif">
Функции заряда конденсатора.
Функции гальванической развязки.
Функции выпрямительного элемента.
1
Какие функции выполняет конденсатор в данной схеме?<BR><img src="/tester/uvir1.gif">
Функции сглаживания выходного сигнала.
Функции ключевого элемента.
Функции выпрямительного элемента.
1
Какие функции выполняет трансформатор в данной схеме?<BR><img src="/tester/uvir1.gif">
Функции заряда конденсатора.
Функции гальванической развязки.
Функции ключевого элемента.
1
Какие функции выполняет транзистор в данной схеме?<BR><img src="/tester/uvir2.gif">
Функции заряда конденсатора.
Функции гальванической развязки.
Функции ключевого элемента.
1
Какие функции выполняет диод VD1 в данной схеме?<BR><img src="/tester/uvir2.gif">
Через него проходит цепь заряда конденсатора С1.
Через него проходит цепь заряда конденсатора С2.
Функции гальванической развязки.
1
Какие функции выполняет диод VD2 в данной схеме?<BR><img src="/tester/uvir2.gif">
Функции гальванической развязки.
Через него проходит цепь заряда конденсатора С2.
Через него проходит цепь заряда конденсатора С1.
1
Какие функции выполняет диод VD1 в данной схеме?<BR><img src="/tester/uvir2.gif">
Через него проходит цепь заряда конденсатора С1.
Через него проходит цепь разряда конденсатора С1.
Функции гальванической развязки.
1
Какие функции выполняет диод VD2 в данной схеме?<BR><img src="/tester/uvir2.gif">
Через него проходит цепь разряда конденсатора С2.
Функции гальванической развязки.
Через него проходит цепь заряда конденсатора С2.
1
К чему приведет обрыв эмиттера транзистора в данной схеме?<BR><img src="/tester/uvir2.gif">
Не будет заряжаться конденсатор С1.
Не будет заряжаться конденсатор С2.
Не приведет ни к каким последствиям.
1
К чему приведет обрыв базы транзистора в данной схеме?<BR><img src="/tester/uvir2.gif">
Не будет заряжаться конденсатор С1.
Не будет заряжаться конденсатор С2.
Не приведет ни к каким последствиям.
1
К чему приведет короткое замыкание коллектор-эмиттер транзистора в данной схеме?<BR><img src="/tester/uvir2.gif">
Не будет заряжаться конденсатор С1.
Не приведет ни к каким последствиям.
Не будет заряжаться конденсатор С2.
1
К чему приведет пробой конденсатора С1 в данной схеме?<BR><img src="/tester/uvir2.gif">
Не будет заряжаться конденсатор С2.
Не приведет ни к каким последствиям.
Не будет переключаться транзистор.
1
К чему приведет обрыв диода VD1 в данной схеме?<BR><img src="/tester/uvir2.gif">
Не будет заряжаться конденсатор С2.
Не будет заряжаться конденсатор С1.
Не приведет ни к каким последствиям.
1
К чему приведет обрыв диода VD2 в данной схеме?<BR><img src="/tester/uvir2.gif">
Не будет заряжаться конденсатор С1.
Не будет заряжаться конденсатор С2.
Не приведет ни к каким последствиям.
1
К чему приведет пробой диода VD1 в данной схеме?<BR><img src="/tester/uvir2.gif">
Не будет заряжаться конденсатор С2.
Не приведет ни к каким последствиям.
Не будет заряжаться конденсатор С1.
1
К чему приведет пробой диода VD2 в данной схеме?<BR><img src="/tester/uvir2.gif">
Не будет заряжаться конденсатор С1.
Не будет заряжаться конденсатор С2.
Не приведет ни к каким последствиям.
1
Что на рисунке?<BR><img src="/tester/uvir4.gif">
конденсаторное одноканальное УВИР
УВИР на основе выпрямителя с умножением напряжения
мажоритарное УВИР
1
Что на рисунке?<BR><img src="/tester/uvir5.gif">
временная диаграмма работы мажоритарное УВИР при двух активных входах
временная диаграмма работы конденсаторное одноканальное УВИР
временная диаграмма работы УВИР на основе выпрямителя с умножением напряжения
временная диаграмма работы мажоритарное УВИР при трех активных входах
1
Что на рисунке?<BR><img src="/tester/uvir7.gif">
временная диаграмма работы УВИР на основе выпрямителя с умножением напряжения
временная диаграмма работы мажоритарное УВИР при трех активных входах
временная диаграмма работы конденсаторное одноканальное УВИР
временная диаграмма работы мажоритарное УВИР при двух активных входах
1
Что на рисунке?<BR><img src="/tester/uvir8.gif">
временная диаграмма работы мажоритарное УВИР при трех активных входах
временная диаграмма работы УВИР на основе выпрямителя с умножением напряжения
временная диаграмма работы конденсаторное одноканальное УВИР
временная диаграмма работы мажоритарное УВИР при двух активных входах
1
Что на рисунке?<BR><img src="/tester/uvir6.gif">
конденсаторное одноканальное УВИР
мажоритарное УВИР
УВИР на основе выпрямителя с умножением напряжения
1
Как расшифровывается обозначение ДПК на схеме?<BR><img src="/tester/uvir4.gif">
двухполюсный ключ
добровольно-принудительный контроль
двухпозиционный ключ
добровольный периодических контроль
двухполюсный контроль
1
Как расшифровывается обозначение ВУН на схеме?<BR><img src="/tester/uvir4.gif">
выпрямитель с увеличением напряжения
выпрямитель с умножением напряжения
внутреннее увеличение напряжения
внешнее управление напряжением
1
К чему приведет пробой конденсатора С1?<BR><img src="/tester/uvir4.gif">
к увеличению напряжения на выходе
напряжение на выходе не изменится
к уменьшения напряжения на выходе
к отсутствию напряжения на выходе
1
К чему приведет пробой диода VD5?<BR><img src="/tester/uvir4.gif">
к отсутствию напряжения на выходе
напряжение на выходе не изменится
к увеличению напряжения на выходе
к уменьшения напряжения на выходе
1
К чему приведет пробой коллектор-эмиттер VТ2?<BR><img src="/tester/uvir4.gif">
к увеличению напряжения на выходе
к отсутствию напряжения на выходе
к уменьшению напряжения на выходе
напряжение на выходе не изменится
1
Какое максимальное напряжение может быть на выходе схемы?<BR><img src="/tester/uvir4.gif">
незначительно больше напряжения источника питания
меньше напряжения источника питания в несколько раз
незначительно меньше напряжения источника питания
равное напряжению источника питания
больше напряжения источника питания в несколько раз
1
В каком случае VO1 работает в импульсном режиме?<BR><img src="/tester/uvir6.gif">
при синхронном поступлении импульсов на вход 1
при синхронном поступлении импульсов на входы 1 и 2
при синхронном поступлении импульсов на входы 1 и 3
1
Каково напряжение срабатывания VO1?<BR><img src="/tester/uvir6.gif">
примерно в два раза больше напряжения питания
примерно в два раза меньше напряжения питания
примерно равное напряжению питания
1
Как влияет пробой С1 на напряжение на выходе схемы?<BR><img src="/tester/uvir6.gif">
уменьшает напряжение на треть
уменьшает напряжение в два раза
никак не влияет
напряжение на выходе пропадает
1
В каком случае VO2 работает в импульсном режиме?<BR><img src="/tester/uvir6.gif">
при синхронном поступлении импульсов на вход 2
только при синхронном поступлении импульсов на входы 2 и 3
при синхронном поступлении импульсов на входы 1 и 2 или 2 и 3
только при синхронном поступлении импульсов на входы 1 и 2
1
Какую функцию выполняет VD1?<BR><img src="/tester/uvir6.gif">
через него проходит цепь заряда С1
через него проходит цепь разряда С1
выполняет функцию гальванической развязки с первым каналом
выпрямление входного сигнала, поступающего с первого канала
1
Какую функцию выполняет VD4?<BR><img src="/tester/uvir6.gif">
через него проходит цепь заряда С2
выполняет функцию гальванической развязки со вторым каналом
через него проходит цепь разряда С2
выпрямление входного сигнала, поступающего с второго канала
1
Как влияет пропадание импульсов на одном из входов схемы?<BR><img src="/tester/uvir6.gif">
уменьшает напряжение в два раза
уменьшает напряжение на треть
напряжение на выходе пропадает
никак не повлияет
1
Какой из этих отказов должен произойти, чтобы реле выключилось?<BR><img src="/tester/uvir6.gif">
пробой С1
пробой С2
пробой С4
обрыв R1
1
Сколько каналов должно отказать, чтобы реле выключилось?<BR><img src="/tester/uvir6.gif">
не менее двух
два
не более двух
один
три
