3. Средняя точность и параметры шероховатости обработанных плоских поверхностей
|
Способ обработки
|
Квалитет
|
Параметр шероховатости Ra, мкм |
|
Строгание и фрезерование цилиндрическими и торцевыми фрезами: черновое получистовое и однократное чистовое тонкое Протягивание: черновое литых и штампованных поверхностей чистовое Шлифование: однократное предварительное чистовое тонкое
|
14...11 12…11 10 8...6
11...10 8...6
8...7 9...8 7 6 |
12,5...3,2 3,2...1,6 1,6...0,8 1,6…0,2
3,2...1,6 1,6...0,4
1,6...0,4 0,8...0,4 0,4...0,1 0,2...0,05 |
Примечания: 1. Данные относятся к обработке жестких деталей с габаритными размерами не более 1м при базировании по чисто обработанной поверхности и использовании ее в качестве измерительной базы.
2. Точность обработки торцевыми фрезами при сопоставимых условиях выше, чем цилиндрическими, примерно на один квалитет.
3. Тонкое фрезерование производят только торцевыми фрезами.
4. Средняя точность и параметры шероховатости обработанных резьбовых поверхностей
|
Способ обработки |
Поле допуска |
Параметр шероховатости Ra, мкм |
|
1 |
2 |
3 |
|
Круглыми плашками Метчиками Фрезерование: дисковыми фрезами гребенчатыми фрезами |
8g 6H
6g 6g |
12,5…0,3 6,3…3,2
6,3...1,6 6,3...3,2 |
Окончание приложения 18
|
1 |
2 |
3 |
|
Точение: резцами гребенками вращающимися резцами (вихревой метод) самораскрывающимися головками Накатывание: плоскими плашками резьбонакатными роликами
|
4h 6g 6h 4h
6g 6g…4h
|
3,2…0,8 6,3...0,8 3,2...1,6 6,3…1,6
0,8…0,4 0,8…0,2
|
5. Средняя точность обработки зубчатых колес
|
Способ обработки |
Поле допуска |
Параметр шероховатости Ra, мкм |
|
Фрезерование: предварительное чистовое дисковой фрезой чистовое червячной фрезой Долбление чистовое Протягивание Строгание чистовое Шевингование Шлифование
|
9...10 8...9 7...8 6…8 6...7 5...7 6...7 4…5 |
12,5...3,2 6,3...1,6 6,3...1,6 3,2…0,8 3,2…0,8 3,2...0,8 1,6…0,4 0,8...0,2 |
Приложение 19
Приближенные формулы для определения норм времени по обрабатываемой поверхности
|
Способ обработки |
Формулы
|
|
1 |
2 |
|

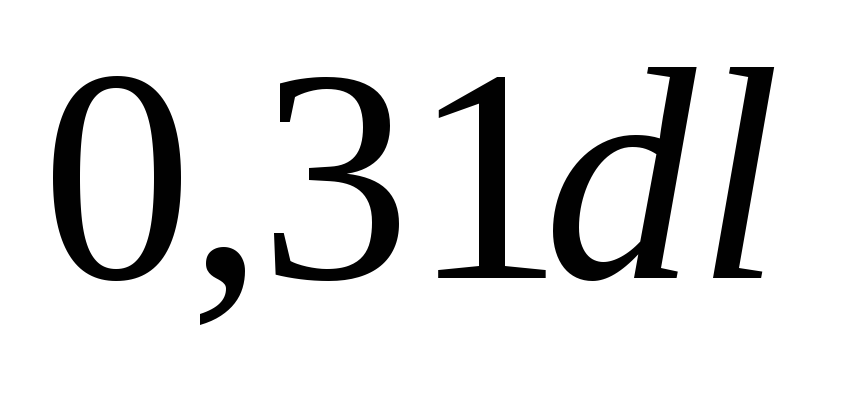

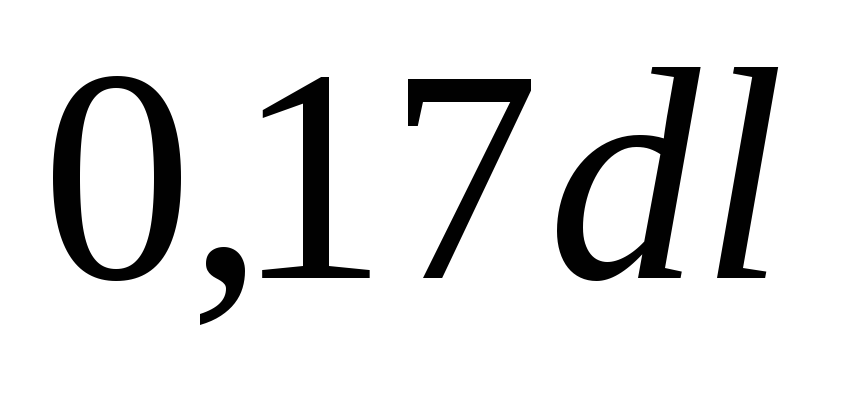

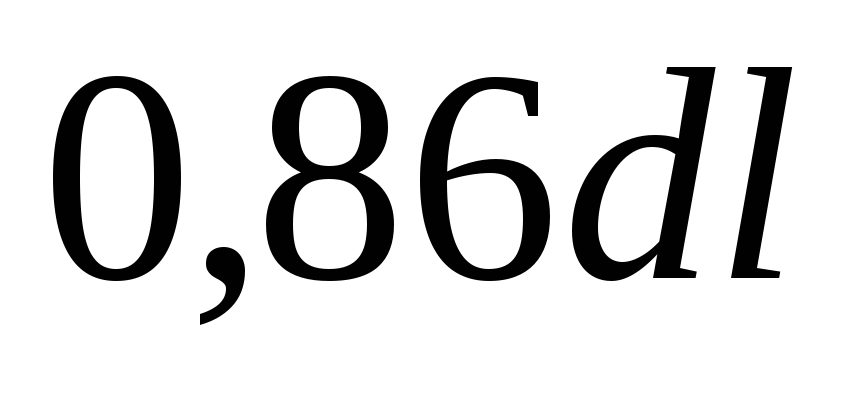

Основное технологическое время То10–3, мин. |
|
|
Черновая обточка за один проход |
|
|
Чистовая обточка по 11-му квалитету |
|
|
Чистовая обточка по 9-му квалитету |
|
|
Черновая подрезка торца, Ra6,3 |
|
|
Чистовая подрезка торца, Ra1,6 |
|
|
Отрезание |
|
|
Черновое и чистовое обтачивание фасонным резцом |
|
|
Шлифование грубое по 11-му квалитету |
|
|
Шлифование чистовое по 9-му квалитету |
|
|
Шлифование чистовое по 6-му квалитету |
|
|
Растачивание отверстий на токарном станке |
|
|
Сверление отверстий |
|
|
Рассверливание отверстий d = 20...60 |
|
|
Зенкерование |
|
|
Развертывание черновое |
|
|
Развертывание чистовое |
|
|
Внутреннее шлифование отверстий 9-го квалитета |
|
|
Внутреннее шлифование отверстий 7-го квалитета |
|
