Продолжение приложения 13

Установочное устройство

Обозначение установочного устройства на видах

спереди, сзади, сверху

слева

справа

Центр: неподвижный

вращающийся

плавающий

Без обозначения

Без обозначения

То же

То же

»

»

Оправка: цилиндрическая

шариковая (роликовая)

Патрон поводковый

Форма рабочей поверхности

Обозначение формы рабочей поверхности

Плоская

Сферическая

Цилиндрическая (шариковая)

Призматическая

Коническая

Ромбическая

Трехгранная

Зажимы

Обозначение устройства зажима

Пневматические

Р

Гидравлические

Н

Электрические

Е

Магнитные

М

Электромагнитные

ЕМ

Прочие

Без обозначения

Наименование

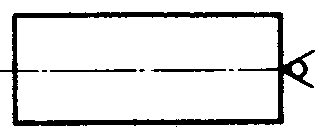

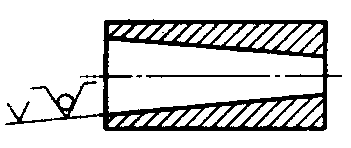

Примеры нанесения обозначений опор, зажимов и установочных устройств

Наименование

Примеры нанесения обозначений опор, зажимов и установочных устройств

Центр неподвижный (гладкий)

рифленый

плавающий

вращающийся

обратный вращающийся с рифленой поверхностью

Оправка: цилиндрическая

коническая роликовая

резьбовая, цилиндрическая с наружной резьбой

шлицевая

цанговая

Патрон поводковый

Опора регулируемая со сферической выпуклой рабочей поверхностью

Люнет: подвижный

неподвижный

Зажим пневматический с цилиндрической

рифленой рабочей поверхностью

Вид и характер обработки

Диаметр обрабатываемого отверстия, мм

До 10

11–

16

17–

25

26–

40

41–

50

51–

80

81–120

121–180

181–260

Припуск на обработку на диаметр, мм

Рассверливание

–

–

–

11…

15

15…

23

–

–

–

–

Зенкерование

–

1,0

1,5

2,0

2,5

–

–

–

–

Развертывание:

черновое

0,15

0,15

0,20

0,25

0,25

0,27

–

–

–

чистовое

0,04

0,05

0,05

0,06

0,07

0,08

–

–

–

Протягивание

0,6

0,7

0,8

1,0

1,4

1,5

–

–

–

Растачивание

–

–

1,0

1,5

1,5

2,0

2,0

2,5

2,5

Шлифование:

незакаленных

0,2

0,3

0,3

0,3

0,4

0,4

0,5

0,6

0,6

закаленных сталей

0,3

0,3

0,4

0,4

0,4

0,4

0,5

0,6

0,7

Хонингование:

чугуна

–

–

–

–

0,05

0,05

0,06

0,06

0,07

стали

–

–

–

–

0,02

0,02

0,03

0,03

0,01
