8.5. Перекрытия по железобетонным балкам

В таких перекрытиях несущие функции выполняют балки из железобетона с обычным или предварительно напряженным армированием. В жилых и общественных зданиях применяют балки таврового сечения, которые опираются на несущие стены, а также на прогоны и ригели. В соответствии с модульной системой балки укладываются на расстоянии 600, 800 и 1000 мм.

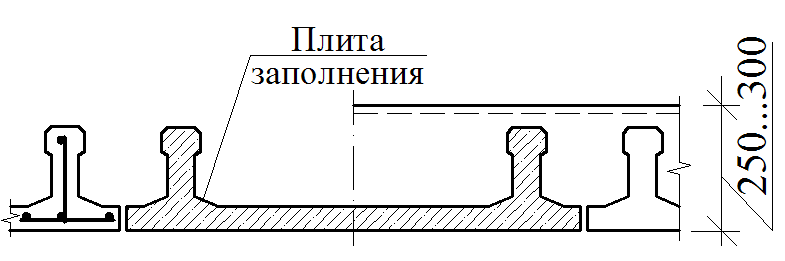

Межбалочное заполнение устраивают из сборных бетонных пустотелых, легкобетонных блоков, плоских плит, керамических камней.

Пример конструктивного решения перекрытия

Пустотелые блоки можно подобрать по размерам балок перекрытий так, что они вместе с балками будут находиться в одной плоскости, являющейся основанием под пол. При устройстве одежды пола непосредственно по такому основанию пустотелые блоки выполняют роль не только заполнения, но и воспринимают нагрузку. Для повышения несущей способности перекрытия зазоры между накатом и балками замоноличивают раствором марки 50 и этим обеспечивают их совместную работу.

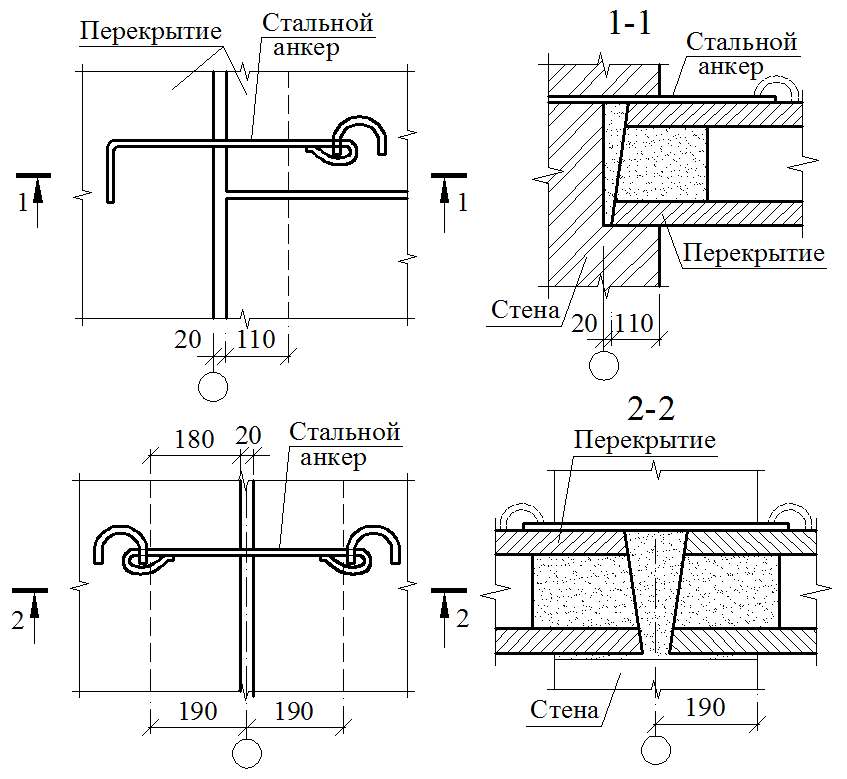

Железобетонные балки заводят в стены на глубину 120-150 мм и наглухо заделывают. Связь перекрытий со стенами осуществляется анкеровкой балок. Анкеры в виде изогнутых круглых стальных стержней заводят в монтажные петли, предусматриваемые на концах железобетонных балок.

Во избежание промерзания чердачных перекрытий железобетонные балки покрывают теплоизоляционными материалами из минеральной ваты либо покрывают специальными коробами с утеплителем.

8.6. Перекрытия по металлическим балкам

8.7. Сборные перекрытия

Схема расположения плит перекрытия

на отм. +6,500

8.8. Сборномонолитные перекрытия

Балочные сборно-монолитные перекрытия

Перекрытие TERIVA-6,0 TERIVA-8,0

Перекрытие TERIVA-4.0/1

Технические параметры плит перекрытия

TERIVA I BIS

ТERIVA I

TERIVA II

TERIVA III TERIVA-NOVA

Переменная нагрузка (шт.)

1,5

1,5

1,5

3

5

Высота конструкции

24

26,5

24

34

34

Межосевое расстояние балок

60

45

60

45

45

Медулярная прогонка

2,4-6,0

2,4-7,2

2,4-7,2

2,4-7,8

2,4-7,2

Размер пустотелого кирпича

210x520x240

235x370x240

210x520x240

300x370x240

300x370x240

Толщина плиты сверхбетона

3

3

3

4

4

Количество пустотелой кирпичу (шт./м2)

6,7

9,2

6,7

9,2

9,2

Количество балок (пот. м/м2)

1,67

2,22

1,67

2,22

2,22

Плитные сборно-монолитные перекрытия

Сталебетонные и сталежелезобетонные перекрытия
