Строительная акустика - Звукоизоляция перегородки.
Строительные конструкции в связи с их акустическими свойствами можно разделить на две основные группы: однослойные, воспринимающие звуковое давление как единое целое, и слоистые, состоящие из двух или нескольких слоев, нежестко связанных друг с другом и разделённых изоляционным материалом или слоем воздуха. Таким образом, по звукоизоляционным свойствам можно оценивать следующие наиболее часто используемые на практике конструкции стен:
-
Однослойные (жесткие) стены, звукоизоляционные свойства которых определяются их массой, например, кирпичные, бетонные, шлакоблочные и др.;
-
Двухслойные стены или стены, включающие в себя жесткие слои из гипсовых блоков и панелей или других стеновых материалов;
-
Двухслойные стены, включающие в себя жесткую несущую стену и гибкую облицовку, например, ГКЛ;
-

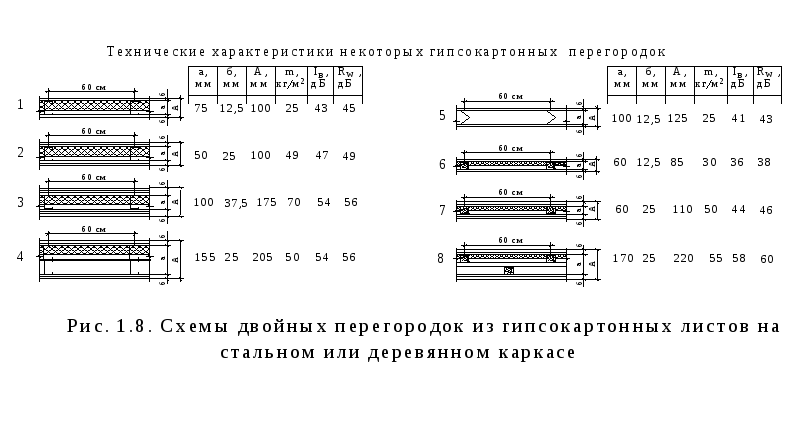

Двухслойные стены, состоящие из гибких слоев (ГКЛ), закреплённых на автономных каркасах (перегородка с одинарным или двойным стоечным каркасом) рис. 1.8.
В данном дипломном проекте будем рассчитывать перегородку 1 в рис.1.8
Задание на расчет:
Рассчитать перегородку между кабинетами административно-бытового блока, выполненную из двух тонких листов ГКЛ (12.5 мм) при заполнении воздушного промежутка пористым или пористо-волокнистым материалом:
Требуется:
1.Выполнить расчет звукоизоляции от воздушного шума перегородки, отделяющей два офисных помещения.
2.Построить частотную характеристику звукоизоляции в виде графика в прямоугольной системе координат или в табличной форме.
Описание конструкции: ƒв = 1600 гц Rв = 36 дБ
h1 = 12,5 мм ƒс = 3200 гц Rc = 30 дБ
h2 = 12,5 мм ƒр = 80 гц Rк = 42 дБ
γ = 1000 кг/м3 ƒк = 630 гц
= 100 мм ƒF = 80гц
ЗВ = 50 мм
Расчет произвожу в соответствии со Снип -12-77 «Защита от шума».
Согласно п.6.1.-6.2. Снип -12-77 нормируемым параметром звукоизоляции ограждающих конструкций жилых и общественных зданий, а также вспомогательных зданий и помещений промышленных зданий является индекс изоляции воздушного шума ограждающей конструкцией в в дБ.
Индекс изоляции воздушного шума в в дБ ограждающей конструкцией с известной (рассчитанной или измеренной) частотной характеристикой изоляции воздушного шума следует определять по формуле:
в= 50 + в
где в – поправка, определяемая путем сравнения частотной характеристики изоляции воздушного шума ограждающей конструкцией с нормативной частотной характеристикой изоляции воздушного шума по методике, изложенной в прил. 1. Снип -12-77.
Нормативный индекс изоляции воздушного шума ограждающими конструкциями вн в дБ в жилых и общественных зданиях, а также вспомогательных зданиях и помещениях промышленных зданий принимаем по табл. 7 . Снип -12-77.
В зависимости от толщины ограждения (h), поверхностной плотности (mр) материала перегородки (тяжелый бетон, легкий, кирпич и т.д.) определяются координаты точки В – частоту fв и величину звукоизоляции Rв на этой частоте. Графики для определения приведены в СНиП II-12-77 «Защита от шума», рис. 9.
Из вышеуказанных данных строю частотную характеристику звукоизоляции.
Таблица
Среднегеометрические частоты полос, Гц
|
R вн |
Rв Σ |
=0 |
= 4 |
|
63 |
40 |
|
|
|
|
63 |
|
23 |
|
|
|
80 |
|
20 |
|
|
|
125 |
100 |
27 |
26 |
-5 |
-1 |
125 |
32 |
31 |
-5 |
-1 |
|
160 |
37 |
34 |
-8 |
-4 |
|
250 |
200 |
42 |
37 |
-8 |
-4 |
250 |
45 |
40 |
-9 |
-5 |
|
320 |
48 |
43 |
-12 |
-8 |
|
500 |
400 |
51 |
46 |
-9 |
-5 |
500 |
53 |
48 |
-8 |
-4 |
|
630 |
55 |
51 |
-7 |
-3 |
|
1000 |
800 |
56 |
53 |
-5 |
-1 |
1000 |
56 |
54 |
-5 |
-1 |
|
1250 |
56 |
56 |
|
|
|
2000 |
1600 |
56 |
57 |
|
|
2000 |
56 |
57 |
|
|
|
2500 |
55 |
54 |
|
|
|
4000 |
3200 |
54 |
51 |
|
|
4000 |
52 |
54 |
|
|
|
5000 |
50 |
|
|
|
|
|
|
|
|
84 |
37 |
|
|
Iв = 50 + |
|
Заключение о звукоизолирующих качествах ограждающей конструкции
Iв = 50 – 4 = 46 дБ
Рассчитанные частотные характеристики и индексы изоляции ограждающих конструкций, состоящих из двух тонких листов с воздушным промежутком между ними при наличии звукопоглощающего материала в графической форме представлены на рис. 3.23
Анализируя данные на рис. 3.23 можно отметить, что в случае применения двойных перегородок с обшивками одинаковой толщины, наличие звукопоглощающего материала в воздушном промежутке более эффективно на высоких частотах при тонких ограждениях меньшей массы.
На низких и средних частотах сохраняется тенденция зависимости звукоизоляции от общей массы ограждения.
Несмотря на явные изменения качества частотной характеристики звукоизоляции, индекс изоляции воздушного шума для различных конструктивных решений представленный на рис.3.23, изменяется в соответствии с законом массы примерно на 6дБ при удвоении толщины листов, это свидетельство того, что звукопоглощающий слой не устраняет провала за счет волнового совпадения и максимальное неблагоприятное отклонение звукоизоляции от нормы определяет значение индексов Iв и Rw.
Звукопоглощающий материал в воздушном промежутке способствует потерям звуковой энергии при излучении ее от одной обшивки к другой, и эффективность его применения составляет около 6дБ независимо от толщины обшивок.
|
|
|
|
|
|
