2.6. Подбор вибраторов.

Для уплотнения бетонной смеси в фундаментах лучше применять внутренние вибраторы с гибким валом с диаметром наконечника 50-75 мм и с длиной рабочей части (наконечника) не менее 0,4 м.

Технические характеристики некоторых вибраторов приведены в табл.2.6.

Таблица 2.6-Техническая характеристика вибраторов

Наименование показателей	Ед. изм.	ТСС 3/50	VS 800	ТСС 3/70	ЭВ 116
диаметр наконечника	мм	50	66	70	76
длина наконечника	м	0,44	0,44	0,44	0,43
радиус действия *	м	0,43	0,32	0,33	0,35
* - приведен для смесей с осадкой конуса 1-3 см

Для уплотнения бетонной смеси в фундаментах применяются внутренние вибраторы с гибким валом или со встроенным электродвигателем (табл. 2.7).

Таблица 2.7-Техническая характеристика глубинных электромеханических вибраторов

Наименование показателей	Ед. изм.	Планетарные с гибким валом				Дебалансовые со встроенным электродвигателем
		ИВ 75	ИВ 66	ИВ 67	ИВ 47	ИВ 58	ИВ 78	ИВ 79	ИВ 80
Диаметр корпуса	мм	28	38	51	76	114	50	75	100
Длина рабочей части, lв	м	0,4	0,36	0,41	0,44	0,41	0,42	0,5	0,52
Радиус действия	м	0,2	0,25	0,3	0,35	0,4	0,2	0,25	0,4

Тип вибратора определяется по длине рабочей части вибратора:

(2.9)

Производительность вибратора при его перестановке каждые 30 лк ориентировочно может быть определена по формуле:

(2.10)

где R_в- радиус действия вибратора (табл. 2.6), м;

К_п - коэффициент, учитывающий подвижность смеси. Для схемы

“кран-бадья” лучше использовать жесткие смеси с ОК=0...4 см;

для бетононасосов принимают ОК=6...12 см. Значения

К_пприведены в таблице 2.8.

Таблица 2.8-Значения коэффициентаК_п

Подвижность смеси, см	0...2	6...8	10...12
Значения Кп	1	1,4...1,5	1,8...2

Количество вибраторов определяется формулой:

(2.11)

Обычно N_в≤ 1.

2.7. Графический материал занятия.

Вычерчивается схема механизации процесса.

На этой схеме (рис. 2.1) изображаются в плане и разрезепути перемещения машин относительно фундаментов, их стоянки. Для одного из участков фундаментов показывается схема перестановки вибраторов.

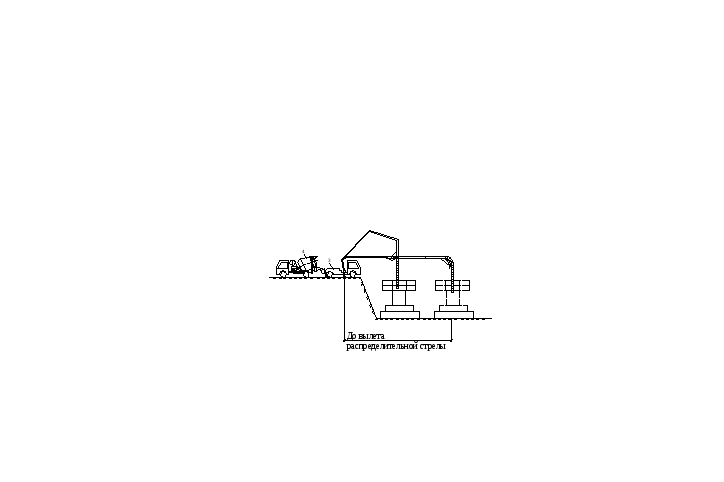

Рис. 2.1 Схемаустройства монолитных железобетонных фундаментов (а) и перестановки вибраторов (б):I– установка арматуры;II – установка опалубки; III– укладка бетонной смеси;IV– выдержка бетона и уход за ним;V– распалубка фундаментов; 1 – бортовой автомобиль; 2 – самоходный кран; 3 – автобетононасос; 4 – автобетоносмеситель; 5 – глубинный вибратор; 5 – укладываемый слой.

Учитывая значительные вылеты распределительных стрел бетононасосов, они перемещаются обычно по оси пролета, бетонируя в радиусе своего действия фундаменты по смежным рядам. Краны желательно использовать при работе на минимальных вылетах, поэтому ось проходки кранов смещают к одному из рядов фундаментов.

При ширине фундамента до 1,9R_впринимается перестановка вибраторов в 1 ряд, до 2,5R_в- в два ряда и в дальнейшем на каждый ряд принимается 1,5Rв. В продольном направлении шаг перестановки составляет1,5R в.
