Варіант №14
Зміст завдання:
1.На форматі А4 виконати складальне креслення залізобетонного виробу - плита П1 (Рис. 66)
2.На форматі А4 виконати складальне креслення арматурного виробу - Сітка С1 (Рис. 67)
Рис. 66
60
Рис. 67
61
Варіант №15
Зміст завдання:
1.На форматі А4 виконати складальне креслення з/б виробу - плита П3 (Рис. 68)
2.На форматі А4 виконати складальне креслення арматурного виробу - сітка С1 (Рис. 69)
3.На форматі А4 виконати складальне креслення арматурного виробу - сітка С2 (Рис. 70)
Рис. 68
62
Рис. 69
63
Рис. 70
64
Варіант №16
Зміст завдання:
1.На форматі А4 виконати складальне креслення з/б виробу - перемичка ПР5 (Рис. 71)
2.На форматі А4 виконати складальне креслення арматурного виробу - каркас КР1 (Рис. 72)
Рис. 71
65
Рис. 72
66
Варіант №17
Зміст завдання:

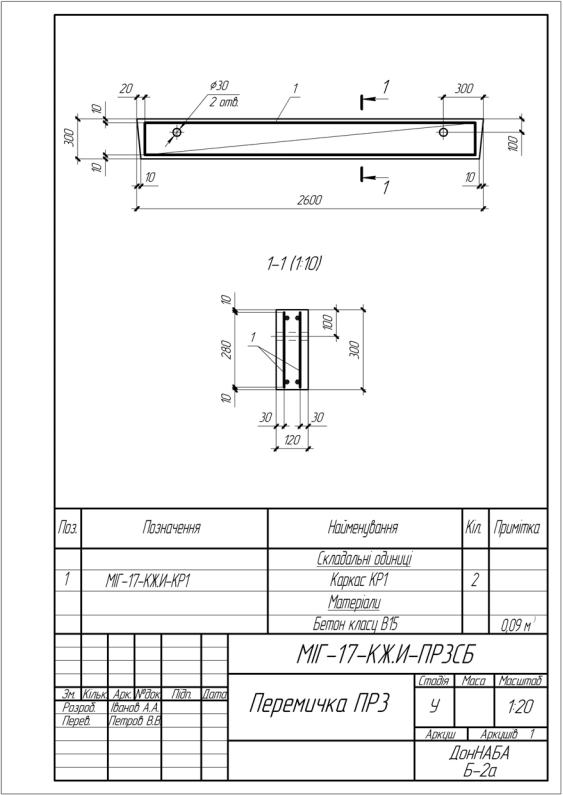

1.На форматі А4 виконати складальне креслення з/б виробу - перемичка ПР3 (Рис. 73)
2.На форматі А4 виконати складальне креслення арматурного виробу - каркас КР1 (Рис. 74)
Рис. 73
67
Рис. 74
68
Варіант №18
Зміст завдання:
1. На форматі А3 виконати складальне креслення з/б виробу - балка Б12 (Рис. 75)
Рис. 75
69
