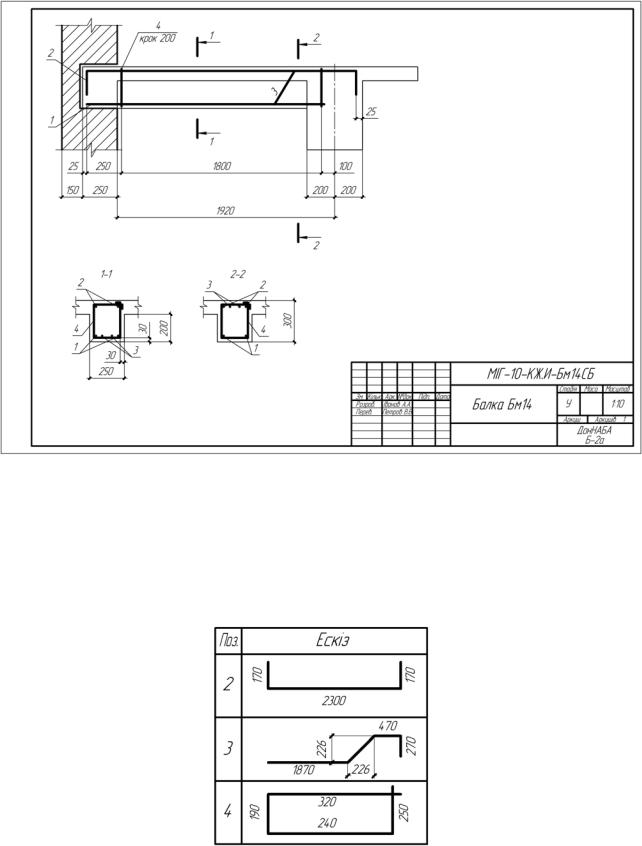

Рис. 36

5.Тому що деякі арматурні стержні мають складну конфігурацію (поз. 2, 3, 4), то необхідно скласти таблицю відомості стержнів за формою 6 додатку М ДСТУ Б А.2.4-7.95 (ГОСТ 21.501-93). Розміри форми 6 і зразок заповнення подано на Рис. 18. У випадку нашої балки Бм14 для вище перерахованих деталей форма 6 буде виглядати, як показано на Рис. 37.

Рис. 37

6.Далі складаємо специфікацію на всю балку. Для монолітних схем армування специфікацію виконують по ДСТУ БА.2.4-4-99 (ГОСТ 21.101-97). Розміри специфі-

30

кації дані на малюнку 23. Для даної балки монолітного перекриття специфікація в готовому виді показана на Рис. 38.

Рис. 38

7.Залишилося заповнити основний напис і креслення повністю створено. Повністю виконане креслення зображене на Рис. 39.

Рис. 39

31

Список рекомендованої літератури

1.Государственные стандарты Союза ССР, ЕСКД. Общие правила выполнения чертежей, - М.: Изд-во стандартов, 1984. - 239 с.

2.Державні стандарти України (Система проектной документации для строительства):

ДСТУ Б А.2.4-4-99 (ГОСТ 21.101-97), ДСТУ Б А.2.4-7-95 (ГОСТ 21.501-93).

3.Короев Ю.И. Строительное черчение и рисование. – М.: Высшая школа, 1983. – 288с.

4.Рускевич Н.Л., Ткач Д.И., Ткач М.Н. Справочник по инженерно-строительному черчению – 2-е изд., перераб. и доп. – Киев: Будівельник, 1987. – 264 с.

32

Додаток

(Варіанти завдання)

33

Варіант №1

Зміст завдання:

1.На форматі А4 виконати складальне креслення з/б виробу - плити П1 (Рис. 40)

2.На форматі А4 виконати складальне креслення арматурного виробу - сітка С1 (Рис. 41)

3.На форматі А4 виконати складальне креслення арматурного виробу - сітка С2 (Рис. 42)

Рис. 40

34

Варіант №2

Зміст завдання:

1. На форматі А3 виконати складальне креслення залізобетонного виробу - балка Б1 (Рис. 43)

Рис. 43

37

Варіант №3

Зміст завдання:

1.На форматі А4 виконати складальне креслення з/б виробу - балка Б2 (Рис. 44)

2.На форматі А4 виконати складальне креслення арматурного виробу - каркас КР1 (Рис. 45)

Рис. 44
