20.Башенные градирни.Конструкции вытяжных башен со сборной жб оболочкой.Конструкции бассейна,водораспределительного и оросительного устройств.
К сборным оболочкам предъявляют повышенные требования:к материалу,качеству работ,к бетонированию.
К гладким оболочкам свойственен перерасход материалов,к ребристым треуют специальное усложнение опалубки.В связи с этим разработаны осн проекты на возведение сборных оболочек различной формы.
Стыкуют отдельные элементы при помощи сварки.Швы монолитят торкрет-бетоном.
Днище водосборного бассеина устраивается на бетонированной подготовке толщ 100мм,толщина днища 200-250мм,может быть монолитным либо сборным в градирнях.С площадью орошения больше чем 2600м2 днище разрезается на отдельные участки температурно-усадочными швами.
Конструкции водосборного и оросительного устройства представляются в виде балок,колонн может быть радиально-кольцевая или ортогональная.
Фундамент под колонны в плане 1300 на 1300мм,колонны 300 на 300мм,радиал балки сечением 300 на 400мм,кольцевые балки 150 на 400 мм.
21) Башенные градирни. Нагрузки и воздействия. Основные положения расчета.
Основные положения расчета:
- собственный вес оболочки(гидроизоляция, вес конструкции оросительного устройства, при опирании их на оболочку)
- снеговая нагрузка на верхнее кольцо жесткости.
- ветровая нагрузка.
- давление грунта на фундамент.
1) при расчете на вертикальные нагрузки расчет произв. По безмоментной теории. Значимые значения изгибающих моментов могут быть, только в местах соприкосновения оболочки с нижним и верхним кольцом жесткости.
2) усилие в меридиональном направлении, вся оболочка сжата с наибольшим значением в нижней зоне.
3) при ветреной нагрузке кроме продольной силы возникают и меридиональные и кольцевые изгибающие моменты. Кольцевые возникают по всей высоте сооружения. Меридиональные только в верхней и нижней зоне.
При ветровой нагрузке учитывают динамическую составную ветрового напора в целях упрощения расчета ветровой напор по высоте можно принимать постоянным и равным значению верхней зоне.
Продольной силой пренебрегают, определяя только меридиональные и кольцевые изгибающие моменты.
Оболочка должна быть рассчитана по двум группам предельного состояния.

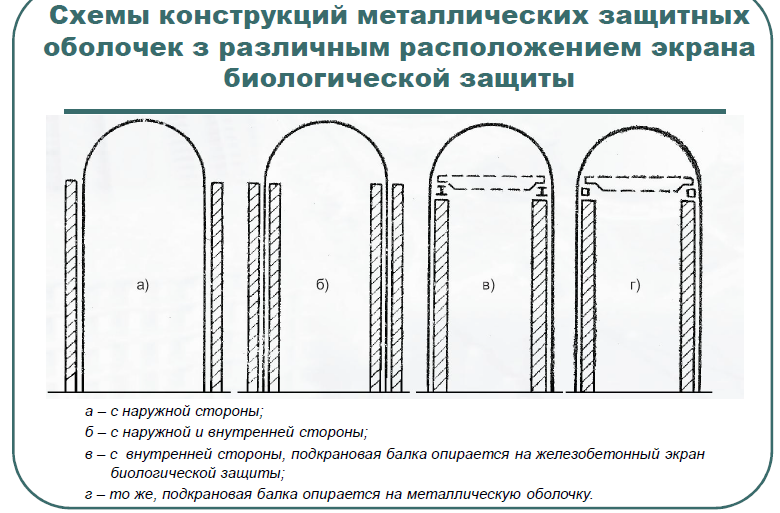

22) Защитные оболочки аэс. Назначение оболочек биологической защиты аэс. Конструкции металлических оболочек с железобетонными защитными экранами.
Защитные оболочки АЭС предназначены для предотвращения попадания радиоактивных веществ в окружающую среду вследствие аварий в реакторах радиоактивного теплоносителя.
23.Защитные оболочки аэс. Назначение оболочек биологической защиты аэс. Конструкции ж/б оболочек.
Защитные оболочки АЭС предназнач. для предотвращения попадания атомных веществ вследствие аварии в реакторах и в системах циркуляции радиактивного теплоносителя. Материалом осн. несущих оболочек служит металл или железобетон, а функцию биозащиты выполняет бетон.
Ж/б предварительно напряженные оболочки имеют ряд положительныхсв-в:
--- надёжность работы основных несущих элементов оболочки – напрягаемой арматуры;
--- возможность проверить состояние предварительно напряженных пучков арматуры, и заменить их в процессе эксплуатации; Напрягаемая арматура имеет ортогональное или геликоидальное расположение;
--- возм. учёта в работе оболочки характеристик материалов опред. при одноосном напряженном состоянии.
Ж/б оболочки имеют цилиндрическую форму с жестким сопряжением стен с фунд. плитой. Толщина стен >1 метра. Имеют 2 вида покрытия: в виде полусферы и в виде пологого купола.
Ж/б оболочки обшиваются металлич. листами от 6 до 12 метров для повышения газонепроницаемости стен.
Достоинства геликоидального направления:
---упрощается технология натяжения и анкироври за счет того,что все анкерные устройства располож. в верхней либо в нижней зоне;
---уменьшение колич. анкерных устройств за счет большей длинны напрягаемой арм.
Недостатки:
--- невозм. возведения сборной ж/б оболочки;
--- сложность при уплотнении бетона;
--- большая трудоёмкость устройства поперечной арматуры.
