9.6. Висячая система стропил

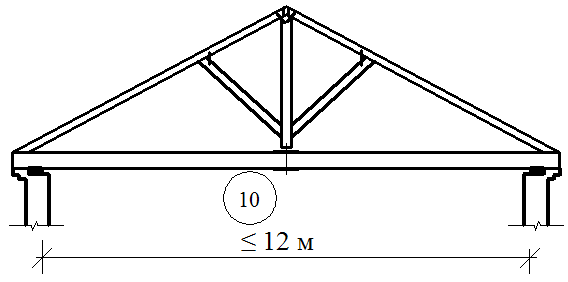

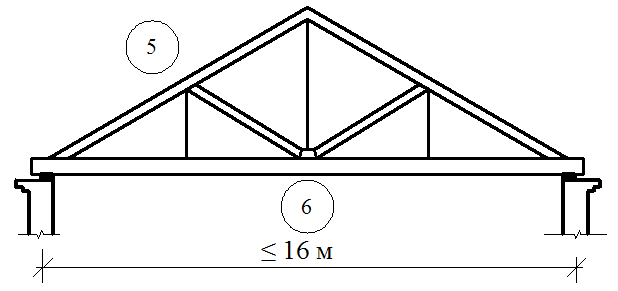

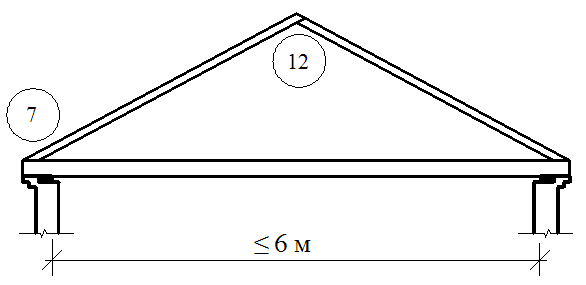

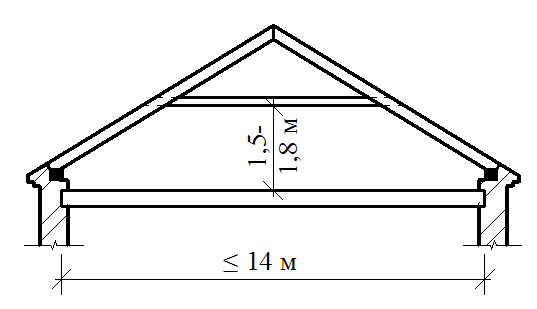

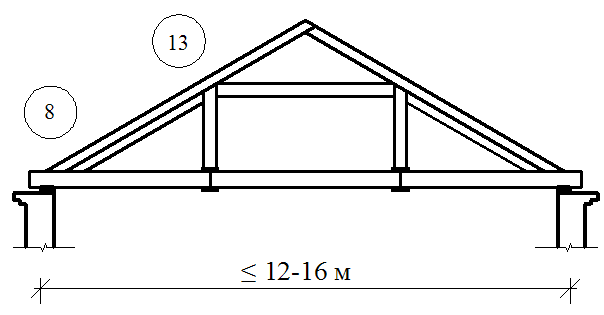

Схемы висячих стропильных конструкций крыш

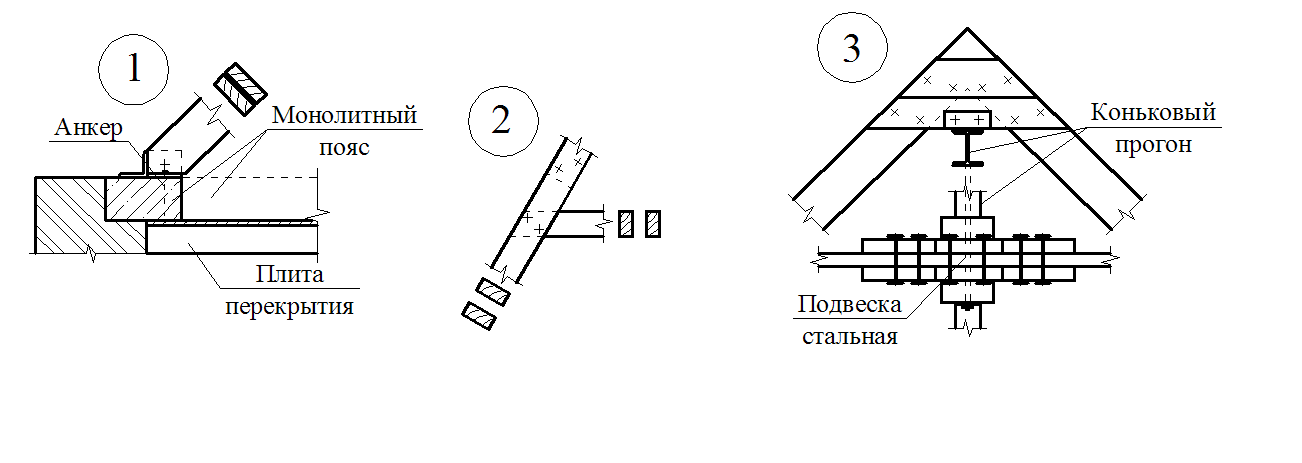

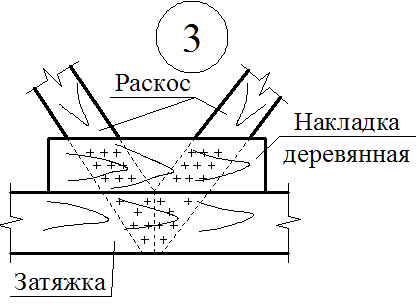

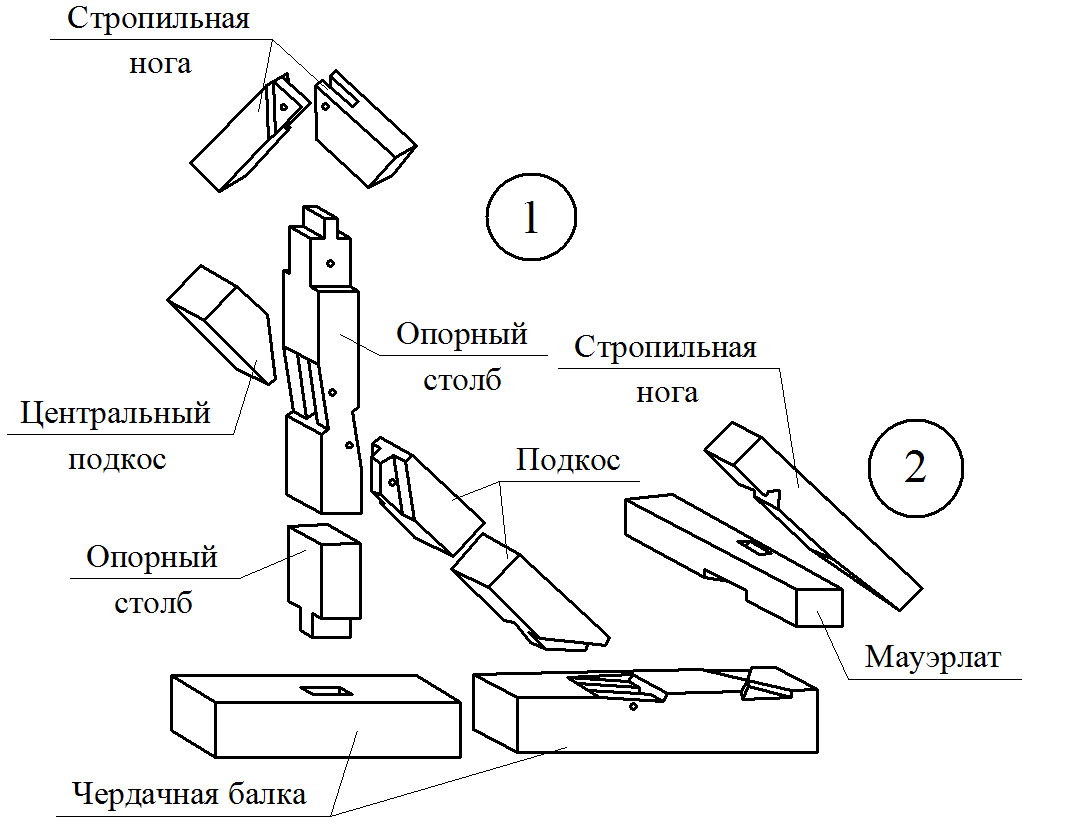

Узлы сопряжения элементов висячих стропил
|
|
|
|
|
|

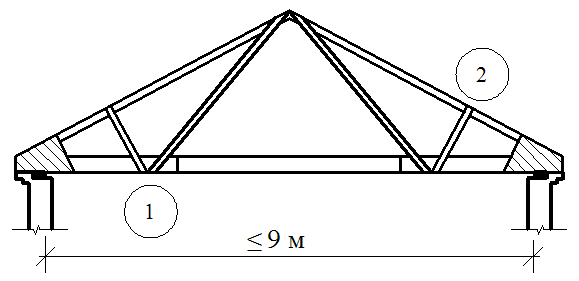

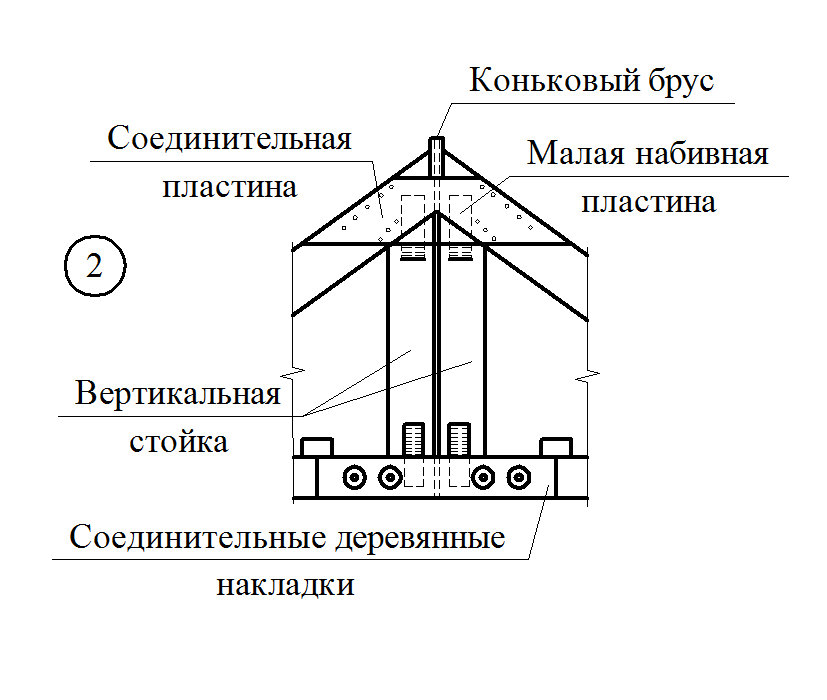

Полносборные деревянные стропильные фермы с узловым соединением
набивными пластинами (шаг ферм-0,8-1,0м).
С опиранием на стену С опиранием на стену и чердачное перекрытие
|
|
|
|
|
|
|
|

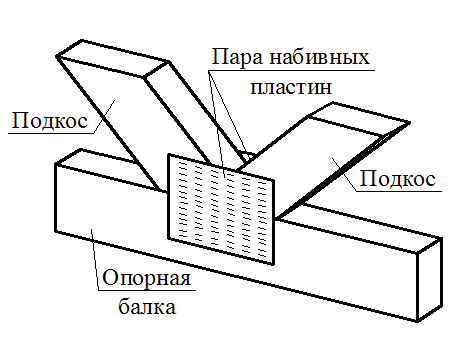

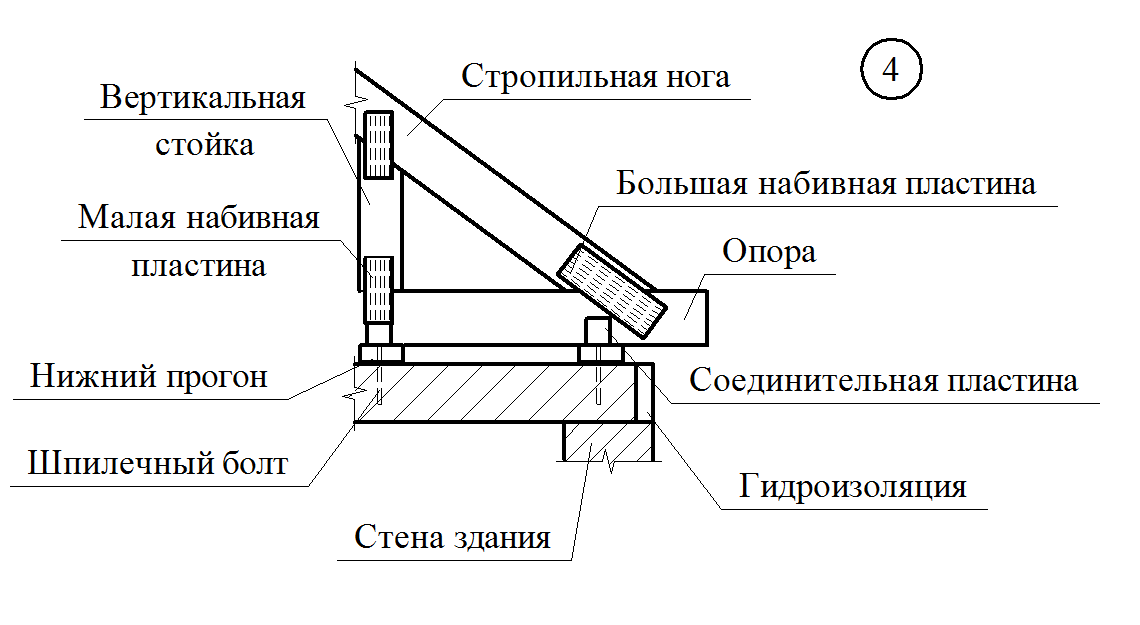

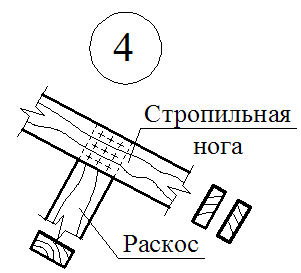

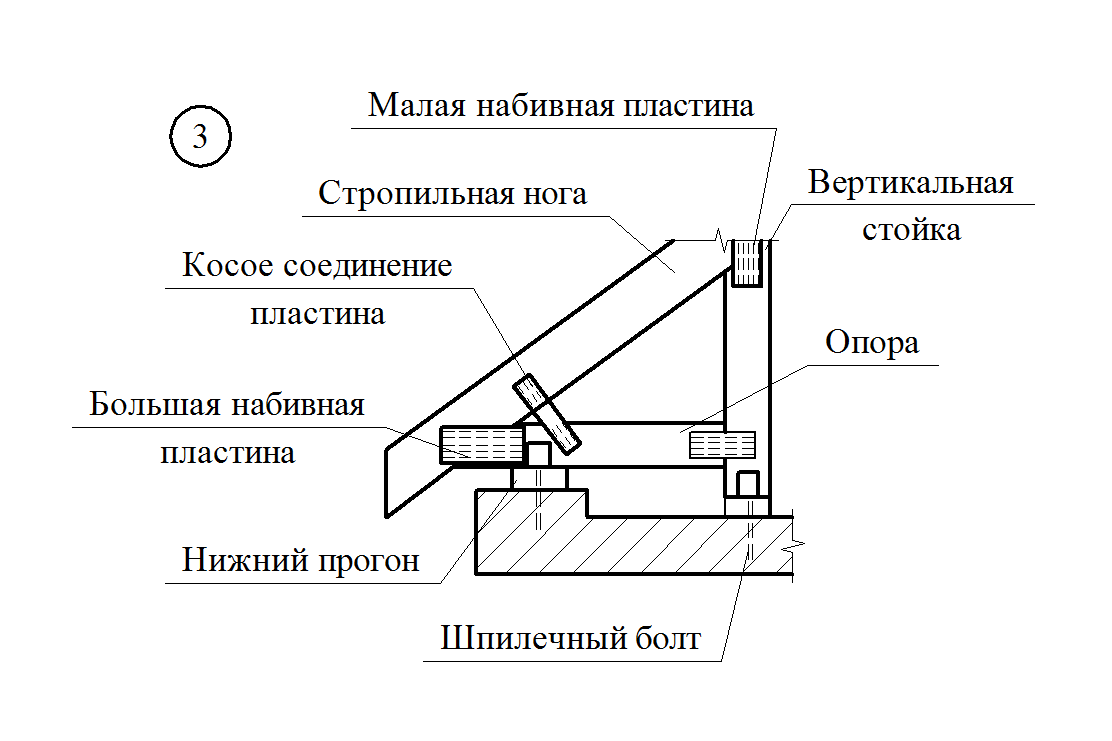

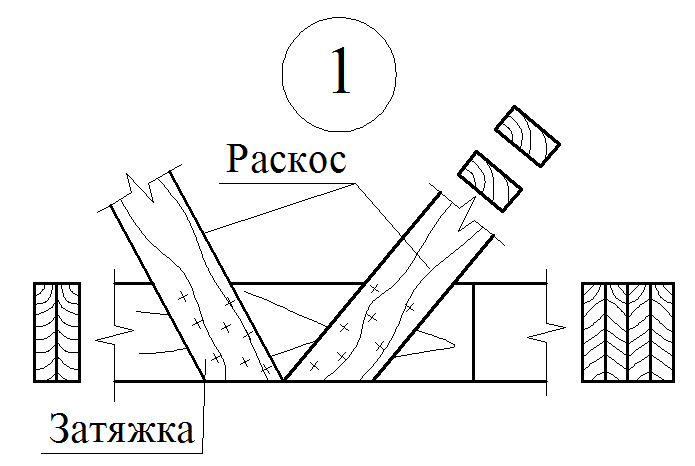

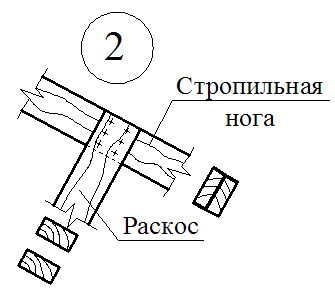

Использование набивной пластины в узловом соединении
|
|
|
|
| |
|
|
| |||
|
|
| |||

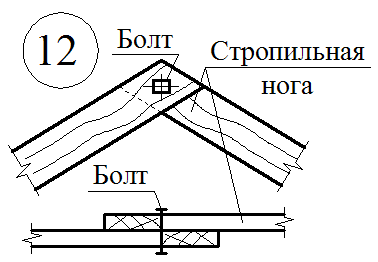

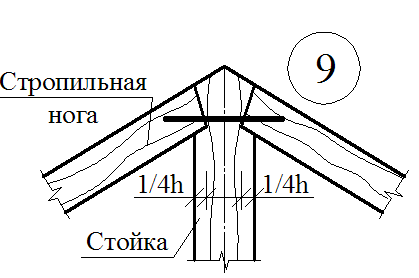

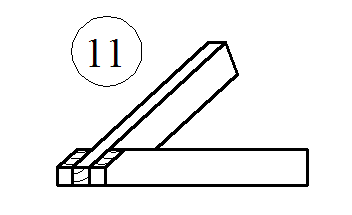

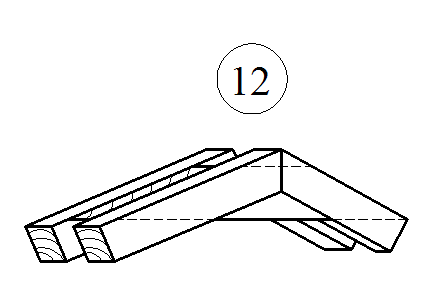

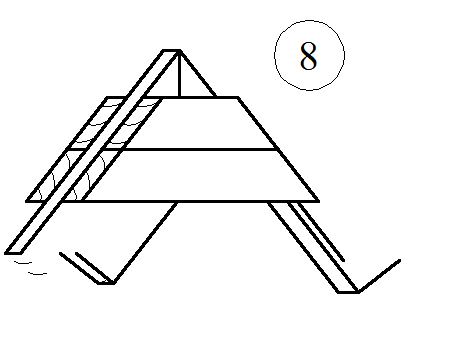

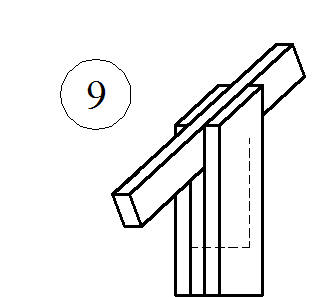

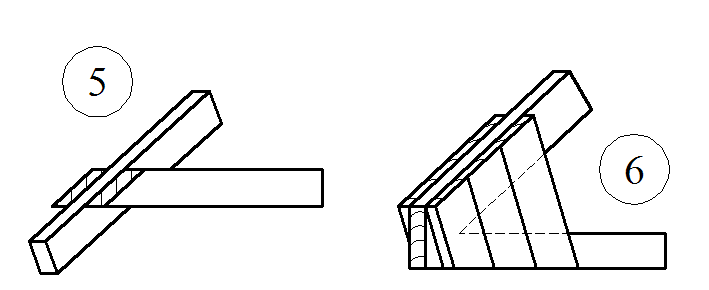

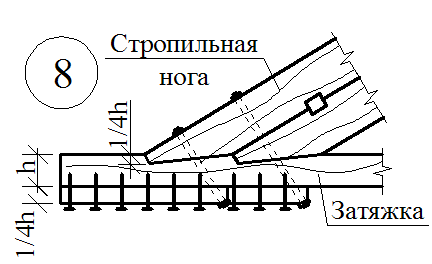

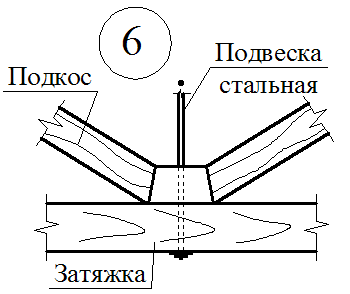

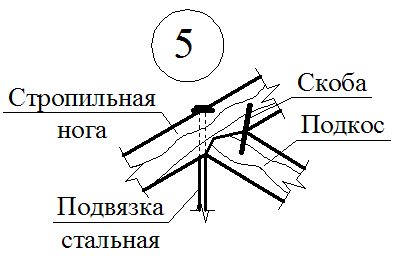

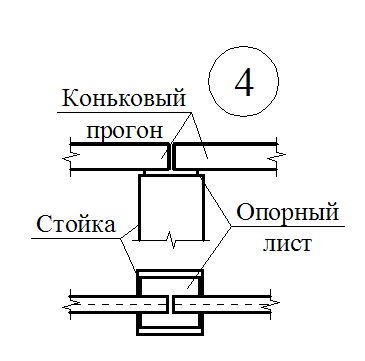

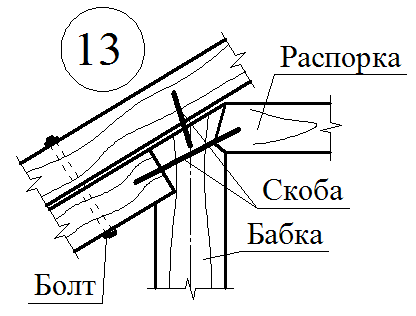

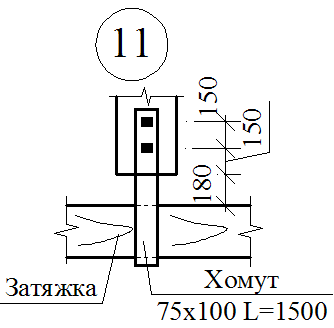

Детали сопряжения висячих стропил
|
|

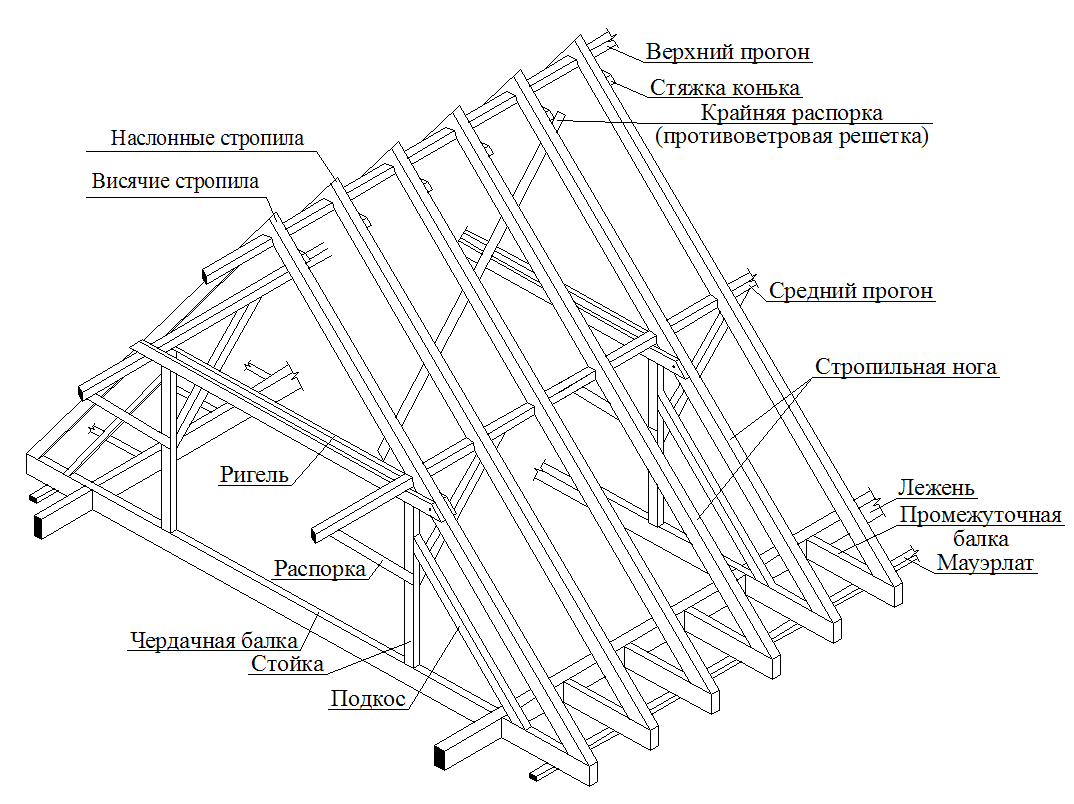

9.7. Комбинированная система стропил
Висячая система стропил более дорогая и сложная в изготовлении. Поэтому висячие стропила пролетом 9-16 м часто устанавливают с шагом 3-4 м, по которым в узлах укладывают прогоны, поддерживающие обычные наслонные стропила.
9.8. Конструктивные системы мансардных крыш

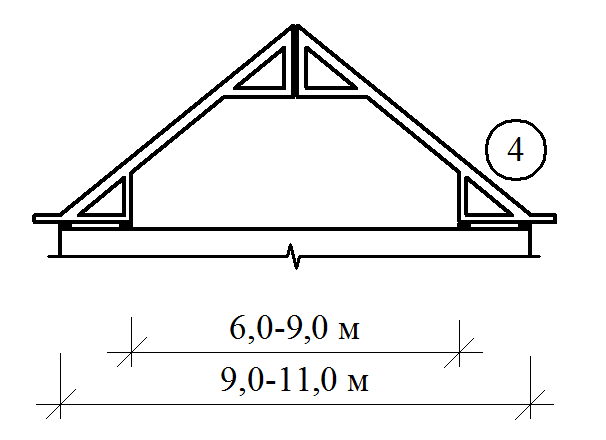

Схемы комбинированных систем стропильных конструкций крыш

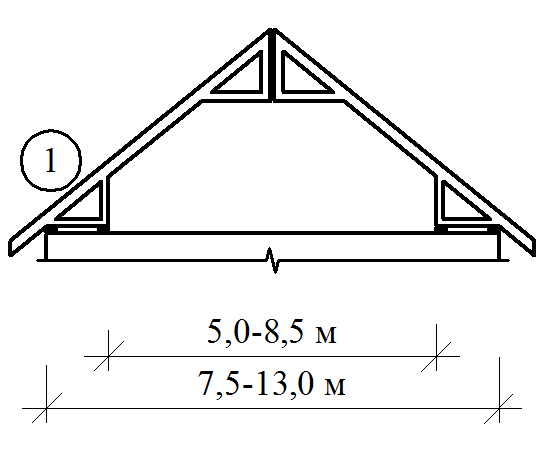

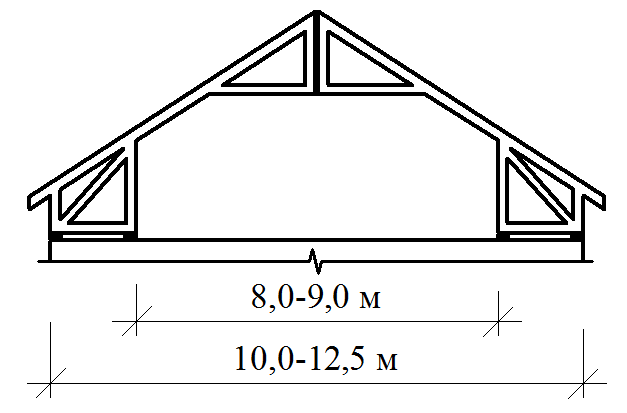

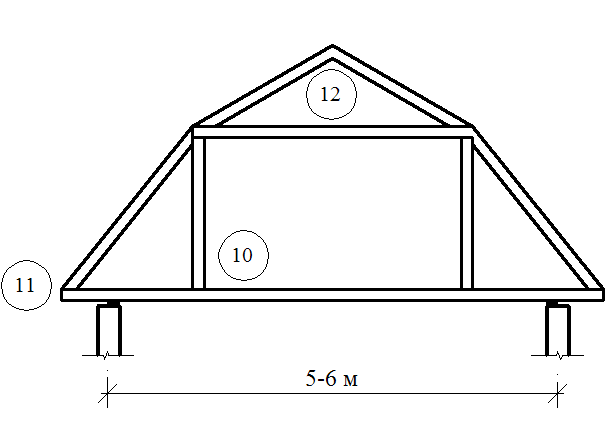

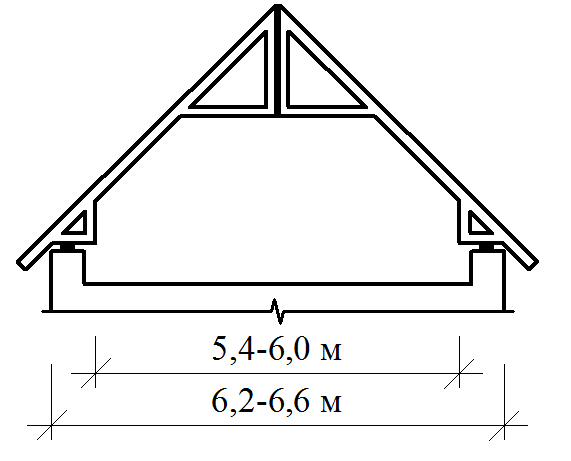

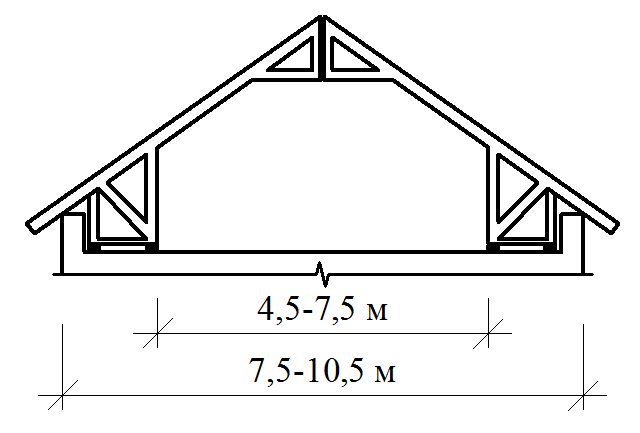

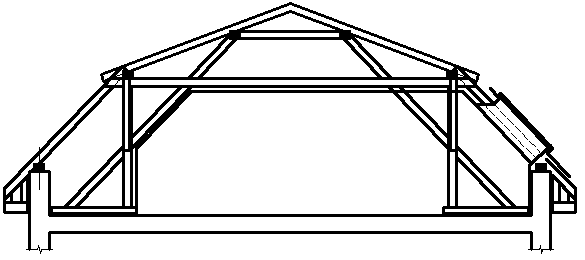

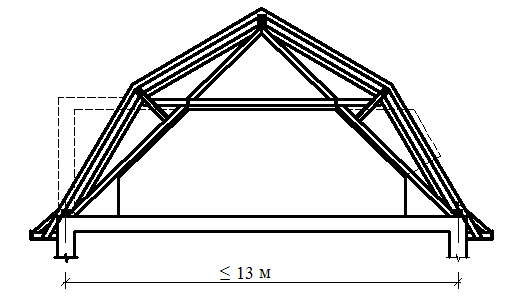

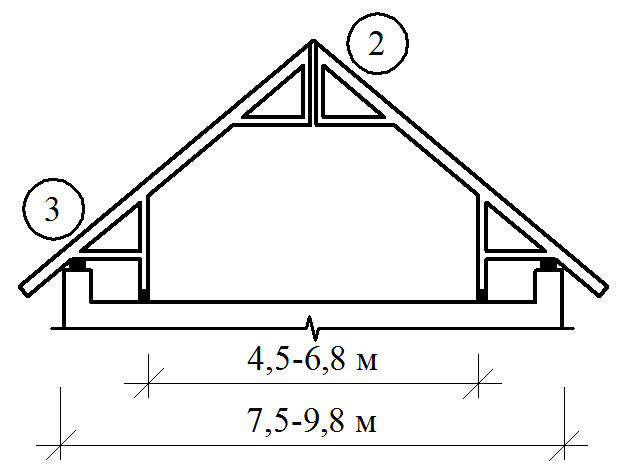

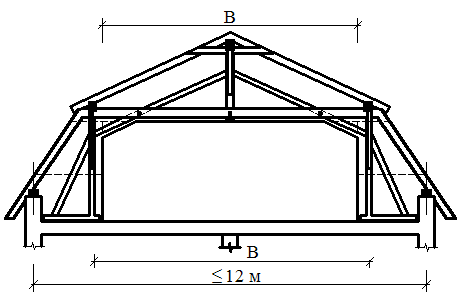

Схемы конструктивного решения мансардных крыш
|
без внутренних опор |
|

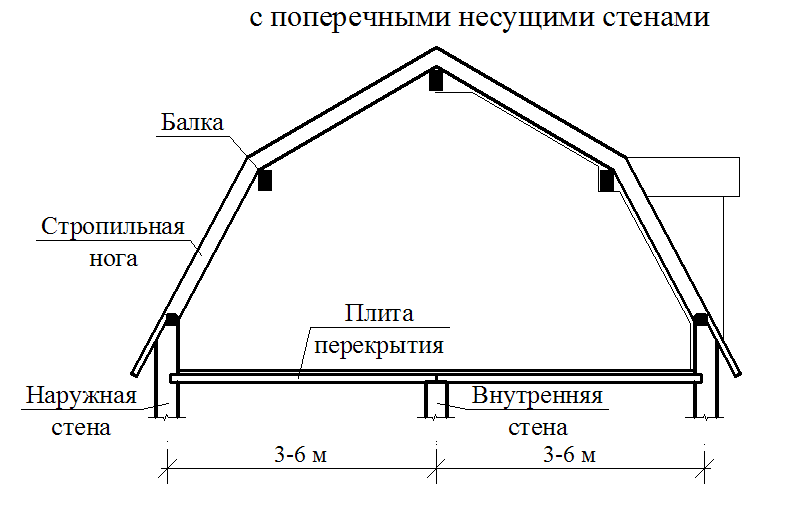

с поперечными несущими стенами |
|
|
|
|
|

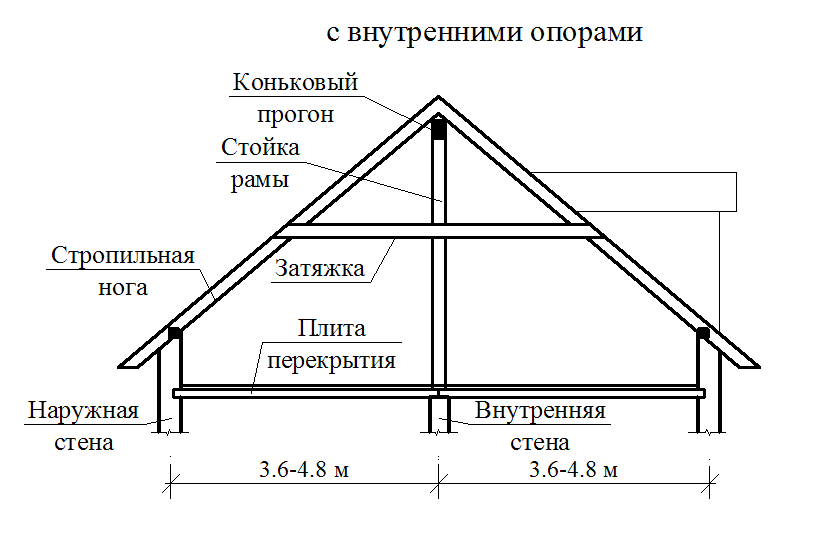

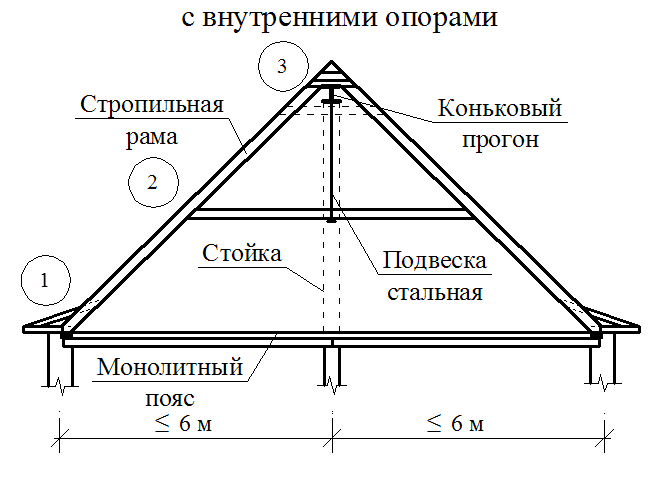

с внутренними опорами |

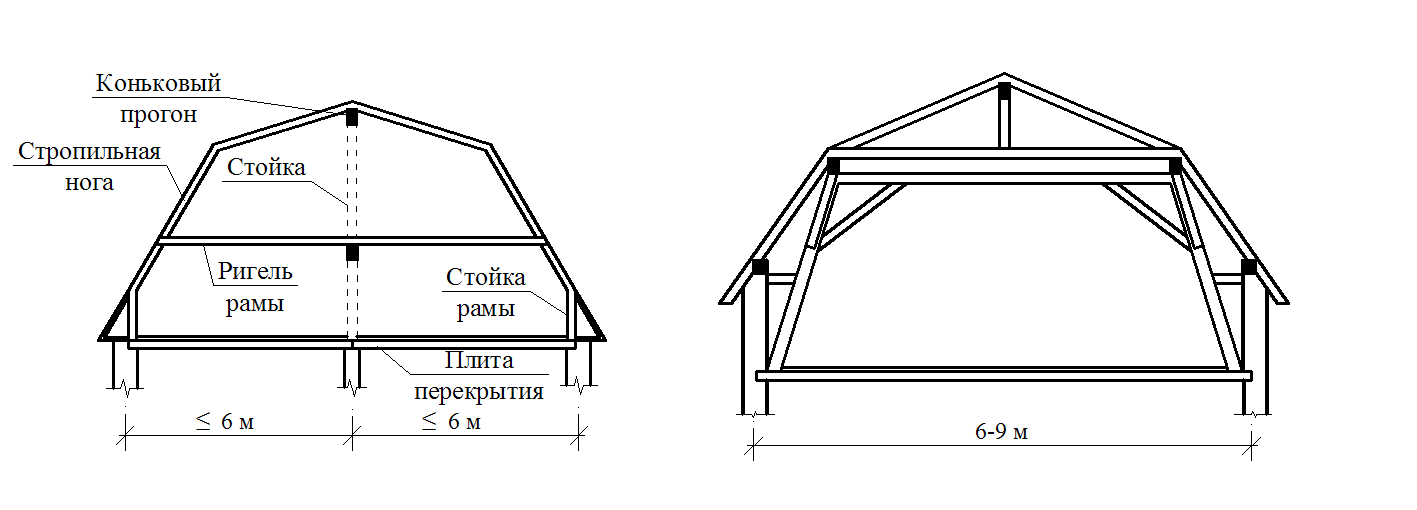

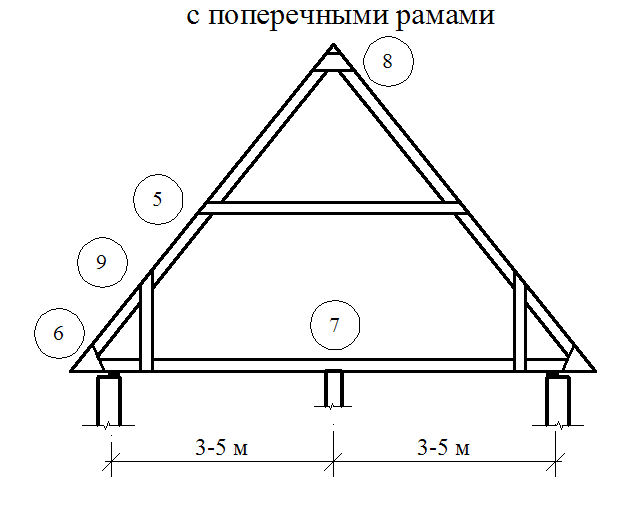

с поперечными рамами | |
|
| ||
|
с двухъярусной мансардой |
|
с внутренними опорами с поперечными рамами |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

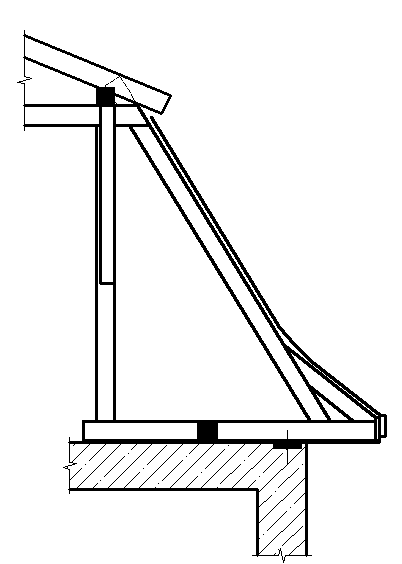

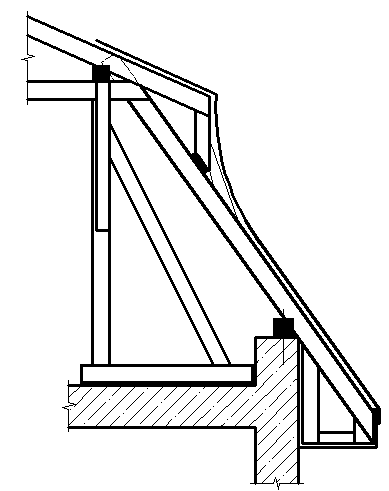

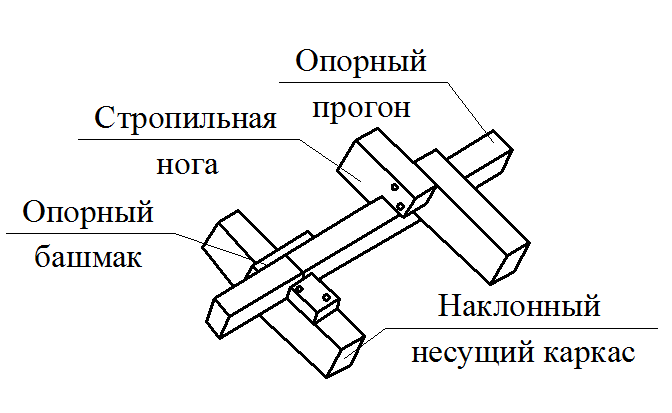

Варианты скатов мансардных крыш
|
|
|
|
|
|
со стойкой и поддерживающим подкосом |
со стойкой и стропильной поддержкой |
со стойкой и поддерживающим подкосом |

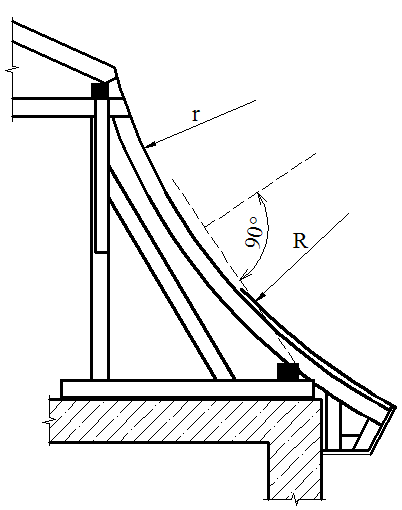

со стойкой и поддерживающим подкосом и дуговой плоскостью крыши |
9.9. Теплоизоляция крыш

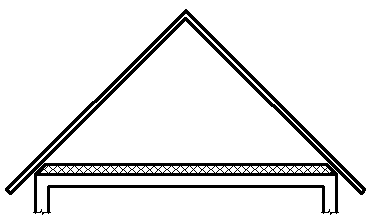

В крышах с холодным чердаком утеплитель располагается на чердачном перекрытии. При устройстве мансарды утеплитель размещается в трех возможных участках:
- вертикальном – в уровне низких стенок мансарды (если таковые предусмотрены) и в уровне стенок люкарн;
- наклонном – в уровне скатов крыши;
- горизонтальном – над потолком мансарды и в зоне карнизов.

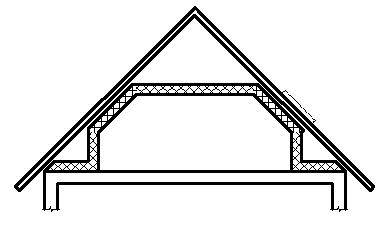

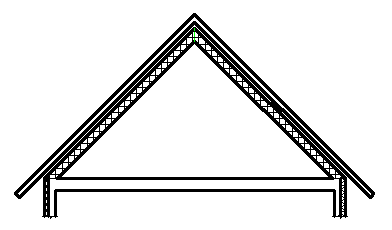

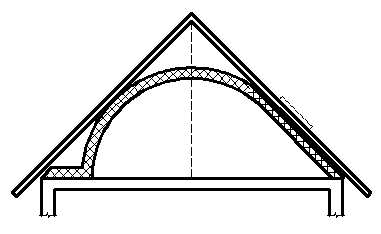

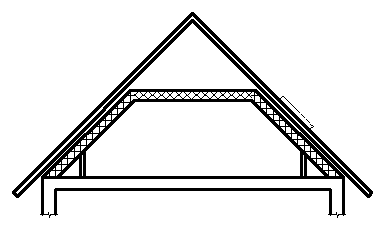

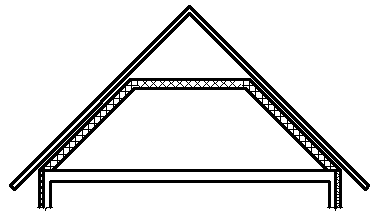

Схемы утепления мансардных крыш
Для теплоизоляции применяются высокоэффективные теплоизоляционные материалы плотностью не более 100 кг/м3 марок isover, rockwoll, danova, parok, ursa и т.п. Толщина утеплителя для климатических условий Украины может достигать 200 мм. Применять утеплители из жестких полимерных пенопластов (пенополистирол, полиэтилен, полиуретан) в мансардных крышах не рекомендуется ввиду необеспеченности пожарной безопасности и затруднений плотной укладки плит между стропилами.
Теплоизоляционные материалы для скатных крыш
|
Наименование материала |
Изготовитель |
Применение изделия |
|
Dan rооf 30 |
danova |
Нижний слой двухслойной теплоизоляционной системы совмещенных кровель |
|
Dan rооf 40 | ||
|
Dan rооf 60 |
Теплоизоляционный слой или верхний слой двухслойной теплоизоляционной системы совмещенных кровель | |
|
Dan rооf В60 |
Верхний слой двухслойной теплоизоляционной системы совмещенных кровель | |
|
Dan rооf В80 | ||
|
КТ 40 – Тwin, КТ 37 Кl 37, Кl 35 Кl 34 |
isover |
Мягкие утеплители для скатных крыш |
|
Технолайт экстра, Технолайт стандарт |
технониколь |
Плита для теплоизоляции в горизонтальных, наклонных и вертикальных конструкциях |
|
М 11, Df-35, Df-40 |
ursa |
Термическая, акустическая и противопожарная изоляция скатных крыш |
|
Еlf-50 |
Термическая, акустическая и противопожарная изоляция скатных крыш. Не требует покрытия паробарьером. | |
|
Superrock, Rockmin, Domrock, Rockton |
Rockwооl |
Мягкие утеплители для скатных крыш |
|
uns 37 |
paroc |
Мягкие утеплители для скатных крыш |
