5.6. Спряження балок
З’єднання балок настилу з головною може бути двох типів:
-
Спирання зверху (поверхове розміщення балок рос. “этажное”)
Другорядні балки встановлюють на верхній пояс нижче розміщених конструкцій. Такий тип з’єднань зручний під час монтажу, але потребує великої конструктивної висоти перекриття.

|

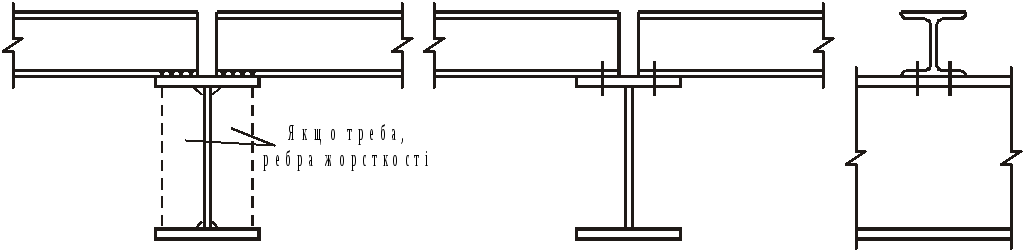

Рис. 5.23. Поверхове розміщення балок |
Можливий діаметр отворів та відстані між ними вміщені у сортамент (наприклад, у “Справочник конструктора металлических конструкций” під ред. Васильченко В.Т.)
-
Приєднання збоку
Розрахунок пов’язано з визначенням
розмірів зварних швів або кількості
болтів. Розрахункова сила—це опорна
реакція допоміжної балки, підвищена на
20%. Це враховує позацентрову передачу
зусилля на стінку головної балки.
|

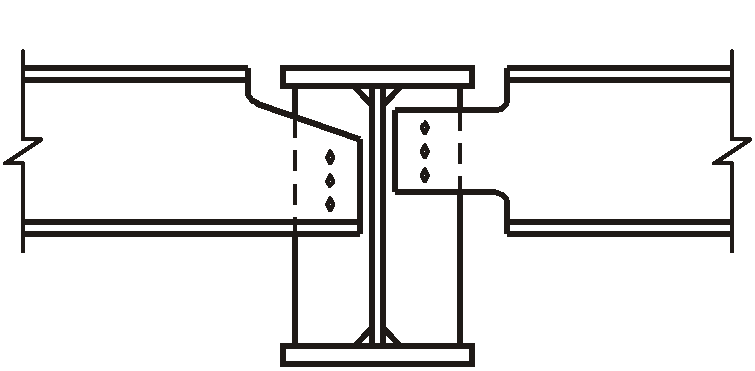

Рис. 5.24. Приєднання балок збоку |
|
5.7. Шляхи підвищення ефективності балочних конструкцій
Для підвищення ефективності конструкцій балок треба зменшувати їх матеріаломісткість, трудомісткість, вартість.
-
Зменшення трудомісткості найбільш радикально сприяє розширенню прокатування великорозмірних профілів. Такі балки є найдешевшими, не дивлячись на більші витрати металу порівняно з зварними балками.
-
Зварні двотаврові профілі треба виготовляти на потокових лініях, які широко механізовані і автоматизовані.
-
Трудомісткість і вартість балок зменшується при виконанні односторонніх зварних швів та односторонніх ребер жорсткості.
-
Зменшення металомісткості досягається використанням ефективних конструкцій:
Бісталеві балки
Використання сталі підвищеної міцності допомагає зменшити витрати матеріалу. Але ефективність буде досягнута при використанні міцної сталі лише у найбільш напружених елементах перерізу: тобто у поличках у середній частині прольоту. Менш напружені приопорні ділянки поличок і стінок виконуються зі звичайної маловуглецевої сталі.

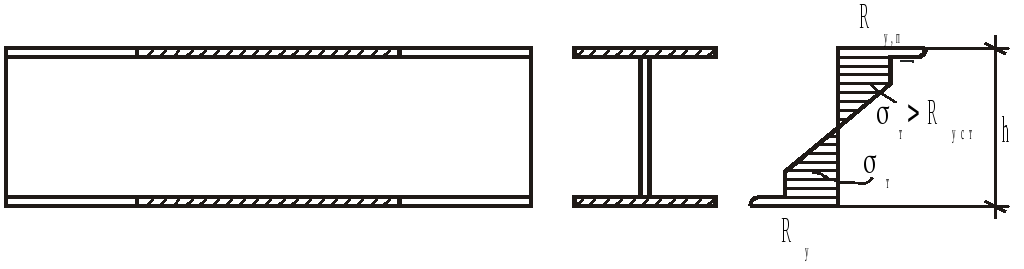

Рис. 5.25. Граничний стан бісталевих балок за критерієм обмежених пластичних деформацій в стінці
Особливістю роботи таких балок є те, що у зоні дії найбільших моментів біля поличок матеріал стінки працює за межею текучості. Ці ділянки стінки працюють в умовах обмежених деформацій, оскільки знаходяться між пружно працюючими поличками та більшою частиною стінки.
Несуча
здатність перерізу складається з суми
згинальних моментів, які сприймаються
поличками
та стінкою
:
,
,
де
—пружно-пластичний
момент опору перерізу.
.
,
де
—коефіцієнт,
який враховує наявність пластичних
деформацій у стінці.
Довжина ділянки поличок із високоміцної сталі знаходиться з епюри моментів із умов несучої здатності бісталевого і моносталевого перерізу.
|
|
Рис. 5.26. До розрахунку бісталевих балок |
Підбір перерізу, перевірки міцності та стійкості аналогічні балкам складеного перерізу.
Попередньо напружені балки
Ефективний спосіб зниження матеріаломісткості (на 10-20%).
У перерізі балки треба створити напружений стан протилежний напруженням від навантаження. При завантаженні у балці спочатку компенсуються зусилля від попереднього напруження. Це подовжує ділянку пружної роботи.
Методи попереднього напруження балок.
-
Вигин частини перерізу балки у межах пружних деформацій у напрямку протилежному її прогину від зовнішнього навантаження. Після попереднього вигину і зварювання замикального шва у перерізі діють зрівноважені залишкові напруження. Складаючись з напруженням від зовнішніх навантажень, з’являється розподіл напружень, який відповідає шарніру пластичності. Міцність матеріалу перерізу використовується повністю без пластичного деформування. Балка працює у пружній стадії.
|
|
|

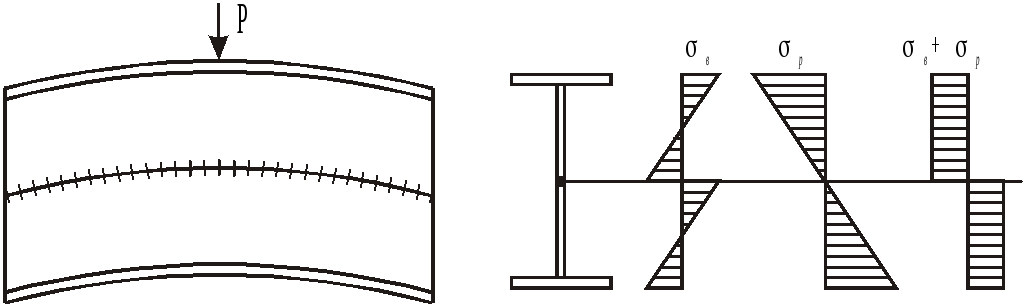

Рис. 5.27. Поперечне напруження балок методом попереднього вигину і зварювання замикальним швом |
-
Найбільш часто для поперечного напруження використовують високоміцні затяжки які передбачають у зонах де діють найбільші напруження. Нижній пояс виконують меншим від верхнього, оскільки його частково замінює затяжка.
|
|
|

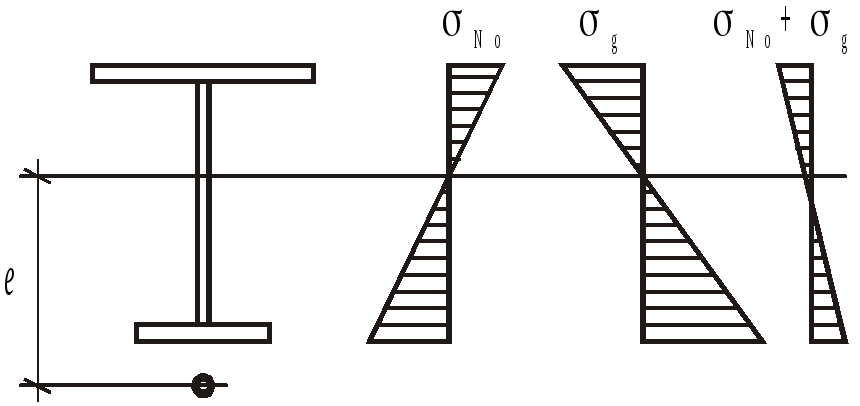

Рис. 5.28. Поперечне напруження балок методом використання високоміцних затяжок |
При
натягу затяжки зусиллям
на балку діє згинальний момент
.
Він викликає у перерізі балки нормальні напруження, протилежні напруженням від зовнішнього навантаження.
Балка має зайвий зв'язок затяжку і тому є статично невизначеною. При обчисленні прогинів враховують вигин балки від попереднього натягу затяжки.
Балки з гнучкою стінкою
Перешкодою підвищенню гнучкості стінки (тобто зменшенню її товщини) є можливість втрати місцевої стійкості. Але дослідження показали, що стінка, втративши стійкість, утворює складки між поперечними ребрами жорсткості. Балка продовжує витримувати навантаження і ніби перетворюється у розкисну ферму, в якій розтягнуті частини стінки відіграють роль розтягнутих розкосів, роль стиснутих елементів відіграють ребра жорсткості.
|

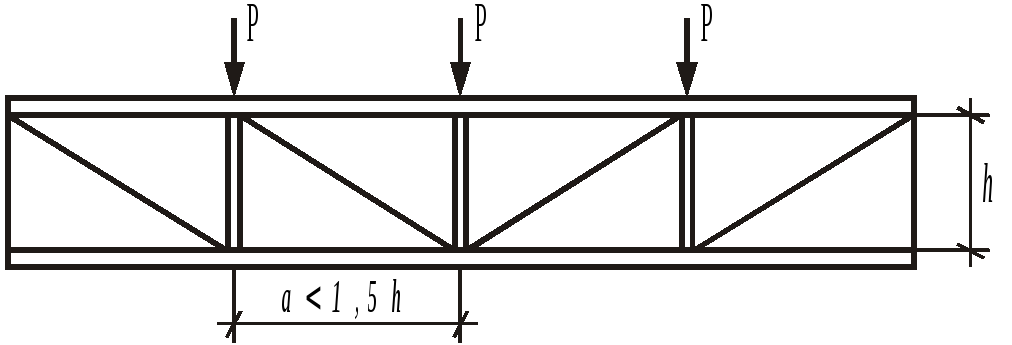

Рис. 5.29. Загальний вигляд балки з гнучкою стінкою |
Така
робота стінки має назву “закритичної”
роботи. Гнучкість стінки може знаходитись
у межах
|
Вичерпання несучої здатності відсіку може відбутися завдяки пластичним деформаціям у діагональній смузі стінки з утворенням шарнірів пластичності або втрати стійкості у стиснуто-зігнутому поясі.
Ребра жорсткості перевіряються на дію зовнішнього навантаження та стискаючих або розтягуючих зусиль, що виникають внаслідок появи діагональних частин стінки.
Вимоги до розрахунку балок вміщені у СНиП ІІ-23-81* п.18.
Міцність балок перевіряється за формулою
,
- граничні значення.
Балки з перфорованою стінкою
Вимоги до проектування таких балок вміщені у СНиП ІІ-23-81* п.19 стор.56.
Балки виробляють шляхом різання стінки двотавра по зигзагоподібній лінії з наступним переміщенням і зварюванням частин двотавра.
|
|
|
|

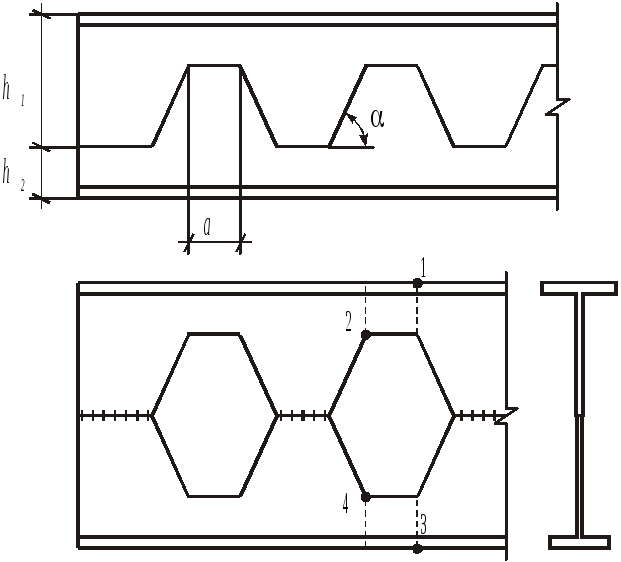

Рис. 5.30. Схема компоновки перфорованих моносталевих двотаврів |
|
Несуча здатність таких двотаврів на 30-50% вища за несучу здатність двотавра, що розрізався. Можливе використання частин двотавра із різних марок сталей. Для нижньої частини більш міцна сталь і тонка стінка. Дійсна робота досить складна, оскільки система багато разів статично невизначена, а жорсткість елементів по довжині змінна.
Розрахунок міцності виконується у точках 1,2,3,4 за формулами, вміщеними у СНиП.
