5.4 Заходи зі створення безпечних та здорових умов праці, передбачені проектом

Для забезпечення безпеки та здорових умов праці робітників цеху виробництва хлорбензолу [ ] і [ ] передбачені наступні умови праці:

- передбачене захисне заземлення, застосування малих напруг при проведенні ремонтних робіт;

- автоматизація та механізація процесів, блокування, аварійна зупинка виробництва;

- передбачена попереджувальна сигналізація;

- проведена ізоляція електричних мереж;

- щоб уникнути травмування обслуговуючого персоналу в цеху передбачене огородження небезпечних зон, рухомих частин апаратів, транспортних засобів;

- механізація важких та трудомістких процесів, заміна ручної праці механізованою;

- працювати на справному обладнанні, оснащеному всіма необхідними приладами КВП та А і запобіжними пристроями;

- стежити за герметичністю апаратів і трубопроводів. Не допускати переповнення апаратів і розливу шкідливих речовин пожежо- і вибухонебезпечних рідин;

- не допускати перевищення тиску в апаратах. Стежити, щоб всі встановлені манометри були справні, опломбовані, мали червону смужку, що вказує на максимально дозволений тиск;

- не підтягувати фланцеві з’єднання на апаратах і трубопроводах, що перебувають під тиском;

- відкривати запірні арматури (засувки, крани, вентилі) плавно, без ривків, уникаючи гідравлічних ударів;

- відбір проб продуктів для лабораторних аналізів робити в індивідуальних засобах захисту через справні пробовідбірні точки в спеціальний посуд з

матеріалів, що не іскрять;

- кріплення шлангів до штуцерів робити за допомогою хомутів;

- не допускати проведення ремонтних та інших робіт, пов'язаних із застосуванням відкритого вогню без відповідної підготовки робочих місць і оформлення дозволу на ці роботи;

- стежити, щоб робочі місця, проходи до засобів пожежогасіння були освітлені і не затулялись сторонніми предметами;

- всі апарати й трубопроводи із засобами , що мають високі температури,

повинні мати теплоізоляцію;

- стежити за герметичністю апаратів, комунікацій і арматур, негайно усувати

помічені пропуски. При роботах з усунення пропусків газів і продуктів реакційної маси необхідно користуватись засобами особистого захисту (рукавички, окуляри, протигаз та ін.) і інструментами з металів, що не іскрять.

- на стадії хлорування бензолу при збільшенні температури більше за 95С, при збільшенні подачі хлору або зменшенні подачі бензолу в хлораторі може виникнути аварійна ситуація. В обох випадках варто негайно підключити подачу хлору і бензолу в резервний хлоратор та перекрити доступ хлору в діючий хлоратор.

- обов'язковою умовою безпечної експлуатації виробництва є точне дотримання регламенту, виробничих інструктажів, інструкцій з техніки безпеки, промисловій санітарії й пожежній безпеці.

- не допускається паління на робочих місцях. Паління дозволяється тільки в спеціально відведених, обладнаних місцях. Для працівників виробництва хлорбензолу місце для паління знаходиться на 1 поверсі виробничого корпуса.

- до роботи необхідно приступати тільки у спецодягу та спецвзутті, маючи при собі справні та перевірені засоби індивідуального захисту (протигаз марки ПФ, окуляри, маска та ін.).

- після тривалої роботи в протигазі при завищених концентраціях шкідливих

речовин (при аварійних ситуаціях) фільтруюча коробка протигаза повинна бути замінена достроково. Зберігаються протигази в шафі в приміщенні диспетчерської.

- забороняється ходити у забрудненому продуктами спецодязі. Спецодяг необхідно здавати у пральню.

- забороняється споживання їжі в робочому приміщенні. Прийом їжі повинен відбуватись в кімнаті для прийому їжі.

- пожежні щити із засобами пожежогасіння розташовані на 1 і 2 поверхах виробничого корпуса, на сходовій клітці, у лабораторії та коридорі керування.

Розрахунок захисного заземлення

Розташування вертикальних електродів заземлюючого пристрою відбувається з урахуванням обраного типу заземлювача, площі ділянки.

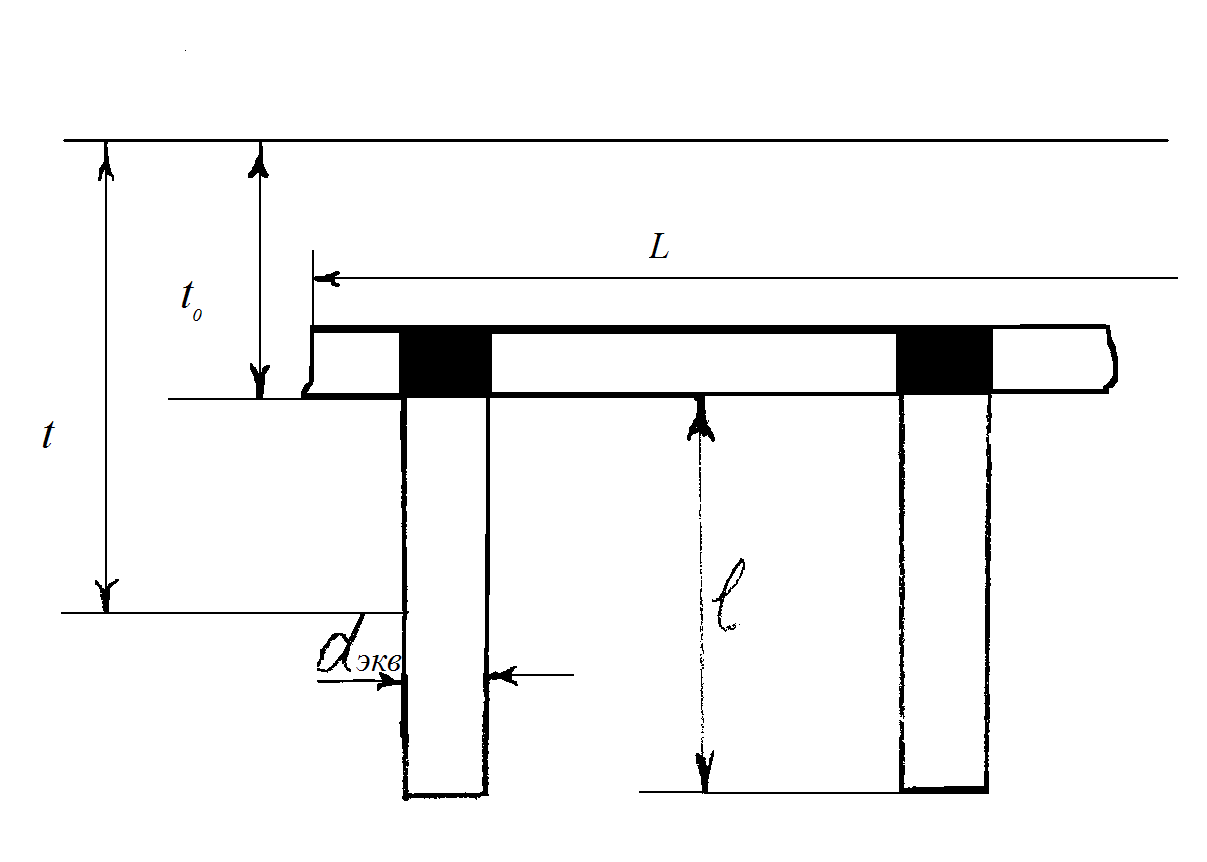

Заземлювачі заглиблені та розміщуються в ґрунті по контуру будівлі. Схема розміщення заземлювачів зображена на рис. (5.1). [ ]

Рис.5.1 Схема розміщення заземлювачів

1.Опір розтікання одного вертикального електрода, Ом:

_, (5.9)

де: ρ – питомий опір ґрунту в місці розташування заземлювачів,

ρ = 620 Ом∙ м (супісок);

= 8 м;

d = 0,012 м;

t – глибина розташування середини електрода від поверхні землі, м;

_{, (5.10)}

де: t₀ – відстань від верхньої точки трубчастого заземлювача до поверхні землі, 0,75м

Опір розтіканню струму одного вертикального електрода, Ом:

2. Попередня кількість заземлювачів:

_(5.11)

де Rдоп – допустимий опір заземлюючого пристрою;

Rдоп = 4 Ом (для установок з напругою до 1000В)

приймаємо n = 24 шт.

3. Кількість вертикальних заземлювачів:

_(5.12)

де η_е – коефіцієнт використання вертикальних заземлювачів, який врахововує обопільне екранування. _е=0,47;

приймаємо 52 шт.

4. Довжина з’єднувальної штаби, м:

_(5.13)

де L - довжина з’єднувальної штаби, м;

а - значення відношення відстані між електродами до їх довжини,1;

5. Опір розтіканню струму з’єднувальної штаби без урахування екранування:

_(5.14)

де: b - ширина з'єднувальної штаби, м (дорівнює діаметру електрода),0,012м;

6. Загальний опір заземлюючого пристрою Rз, який складається із опору вертикальних заземлювачів та опору з'єднувальної штаби, Ом:

_(5.15)

де: η_ш – коефіцієнт використання з'єднувальної штаби, 0,27;

Вимоги [ ] виконуються, тому що 3,09 Ом 4 Ом.

Освітлення

Нормовані зорові умови праці забезпечуються за рахунок поєднання природного та штучного освітлення. Природне освітлення в цеху здійснюється через вікна на зовнішній стороні будівлі.

В цеху передбачається штучне загальне освітлення у виробничих приміщенні та на майданчику.[ ]

Необхідна кількість світильників для виробничих приміщень визначаємо тза формулою:

_(5.16)

де: Е-нормативна освітленість для даного розряду зорових робіт,150 лк, розряд зорової роботи Vб;

S – площа приміщення, м²;

К – коефіцієнт запасу, 1,4;

Z – поправковий коефіцієнт світильника,1,2;

n – число ламп у світильнику, 1;

F – світловий потік однієї лампи ЛБ-65

у світильнику Н 4ТЛ –165М,лм;5220 лм

u – коефіцієнт використання освітлювальної установки, (у долях одиниці)

Коефіцієнт u визначають залежно від показника приміщення φ і коефіцієнтів відбиття стін та стелі.

Показник приміщення дорівнює:

(5.17)

де: а- довжина приміщення,55 м;

b-ширина приміщення,28 м;

h – висота підвісу світильника над робочою поверхнею;

_(5.18)

h= 7,5 – 1,0 = 6,5 м

Коефіцієнт відбиття стелі та стін =50 %, =70%

Стіни та стеля пофарбовані у світлий колір,u=0.58

Кількість світильників для виробничих приміщень:

Приймаємо 130 світильників. Тип світлового приладу Н 4ТЛ – 1  65М, джерело світла типу ЛБ – 65.

Проектуємо наявність аварійного освітлення. Аварійне освітлення передбачаємо на випадок відключення робочого освітлення (аварії), підключаємо від незалежного джерела живлення.

Вентиляція

Нормальні санітарно-гігієнічні та метеорологічні умови середовища забезпечуються за рахунок змішаної вентиляції, тобто за рахунок поєднання природної і штучної. При природній вентиляції повітрообмін у будівлі здійснюється за рахунок різниці питомої ваги повітря усередині та зовні

будинку, а також вітру. Відповідно до [ ] притік повітря за допомогою природної вентиляції в теплий період року подається на висоті не менш 1,3 м, а в холодний період року - 4,5 м над рівнем підлоги, щоб холодне повітря ззовні не попадало в зону робочих місць.

Штучна вентиляція необхідна для випадків, коли природна не в змозі

забезпечити повітрообмін. Повітря, що надходить, розбавляє забруднене чи нагріте, вологе повітря до вмісту шкідливостей, яких потребують умови (звичайно до гранично допустимих значень).

При розрахунку загальнообмінної проточної, витяжної, проточно – витяжної систем вентиляції кількість повітря L, необхідного для зниження концентрації шкідливої речовини (хлору) в приміщенні до ГДК, можна визначити за формулою:

(5.19)

де: q – валовий викид шкідливої речовини (кг∙год^-1);

ГДК – для бензолу становить 5 мг/м.

_(5.20)

де: – коефіцієнт запасу, у залежності від стану обладнання приймають 1÷2, (приймаємо 1,5);

С – коефіцієнт, який визначає залежність витоку шкідливої речовини від тиску всередині апарата,=0,252;

V_a – сумарний об’єм апаратів;

Т – абсолютна температура середовища в апараті, К;

кг∙год^-1

м³∙год^-1

Обираємо тип вентилятора 4А250М6 , номер вентилятора 20, продуктивність вентилятора 120000 м³∙год^-1,напор 120 мм вод. ст., частота обертання 465 об/хв.^-1, потужність 55,00 кВт. Кількість вентиляторів = 8 шт.

Щоб визначити тип місцевої витяжної вентиляційної установки, необхідно розрахувати величину об’ємної швидкості відбору повітря (м³∙год^-1):

_(5.21)

де: S – площа нижнього перерізу повітрозаборного пристрою, м²;

V – величина лінійної швидкості повітря (м∙с^-1), V=0,5÷1,2, (приймаємо 1 м∙с^-1).

Визначимо геометричний розмір повітрозаборного пристрою місцевої вентиляційної установки:

D=d+0,8∙h (5.22)

D=1,2+0,8∙1=2 м.

S=3,14∙2²=12,56 м²

W= 12,56∙1∙3600=45216 (м³∙год^-1)

Обираємо тип місцевої витяжної вентиляції 4А200L4, номер вентилятора 10, продуктивність вентилятора 46000 м³∙год^-1,напор 219 мм вод. ст., частота обертання 1280 об/хв.^-1, потужність 45,00 кВт. Кількість вентиляторів = 1 шт.

Безпека розташування устаткування, допустима відстань між ним і стінами будинку і споруджень:

- проходи до щитів керування чи устаткуван­ням процесами повинні бути не менш 2м;

- проходи, що служать для періодичного обслуговування устаткування, повинні мати ширину не менш 0.8м;

- проходи для періодичного огляду трубопроводів і апаратів, не потребуючих регулювання не менш 0.5м;

- проходи між апаратами і між апаратами і стінами, при необхідності кругового обслуговування не менш 0.8м.

Автомобільні дороги розміщуються поза зоною проходження комунікацій і трубопроводів. У місцях перетинань автомобільних доріг із трубопроводами встановлені спеціальні захисні щити.

По штатному розкладу, тривалість робітничого тижня працівників

виробництва 40год. Тривалість додаткової відпустки 7 кал. днів. Робітники працюють у 3 зміни по 8 годин.

Для робітників передбачені наступний спецодяг і засоби особистого захисту: каски, рукавиці, спецвзуття, що відповідає протигаз і костюм.

Для опалення на виробничих площах передбачена котельня.

На виробництві знаходяться наступні допоміжні і санітарно-побутові

приміщення: насосного пожежегасіння, резервуар для води, відділення класифікації, резервуар стічних вод, адміністративно-побутовий блок, насосне відділення.

Передбачена також раціональна організація праці та відпочинку. Допоміжні та підсобні приміщення передбачені відповідно до [ ]: душові, санвузли, медпункт, гардеробні, кімната відпочинку та ін.

Працівники цеху виробництва хлорбензолу забезпечуються спецодягом, спецвзуттям.

Блискавкозахист

Будівлі та споруди підлягають блискавкозахисту згідно з [ ].

Вибір захисту здійснюємо відповідно до призначення будівлі,інтенсивності грозової діяльності в даному районі та очікуваної кількості уражень обєкту на рік.

Обираємо зону захисту молнієвідводу – тип Б зі ступенем надійності 95%.Захист від прямих ударів блискавками будівлі та споруди цеху належить за будовою молнієзахисту до другої категорії ,які здійснюють встановленим на будівлі неізольованим стрижнем блискавковідводом.

Для визначення типу зони захисту розраховуємо очікувану кількість уражень блискавкою на рік:

N=(S+6hx)∙(Z+6hx)∙n∙10 ⁶ , (5.23)

де: S-довжина найменшого прямокутника в який може бути

вписана будівля на плані,36 м;

Z-ширина найменшого прямокутника в який може бути

вписана будівля на плані,24 м;

hx-найбільша висота будівлі,6 м;

n-середньорічна кількість ударів блискавки у 1 км² земної поверхні у місті розташування будівлі,9.

N=(36+6∙6) ∙(24+6∙6) ∙11∙10 ⁶ =0.048

Кількість уражень блискавкою N˂2,отже ,обираємо зону захисту типу Б,що має ступінь надійності 95% і вище.

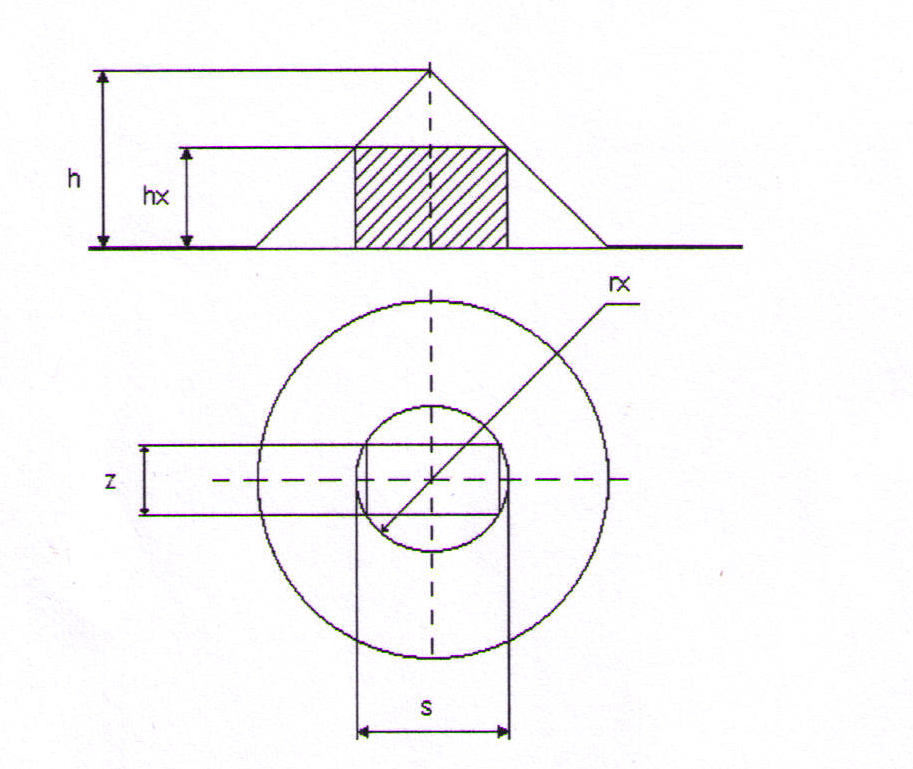

Для захисту будівлі цеху обираємо окремий стержневий блискавковідвід.Схему зони захисту такого блискавковідводу наведено на рисунку 5.2 .

Рис.5.2.Схема зони захисту стержневого блискавковідводу

Для зони захисту типу Б висоту окремого стержневого блискавковідводу знаходимо за формулою:

_(5.24)

де: hx- висота будівлі,м;

rx- радіус зони захисту на цій висоті,м.

Радіус зони захисту-це найменший радіус кола,в яке може бути повністю вписаний захищуваний об’єкт.Визначимо його за формулою:

Отже,висота блискавковідводу дорівнює:

Що не перевищує максимальної допустимої для стержневого блискавковідводу висоти 150 м.
