4.2. Умовні позначення, які використовуються при розробці технологічних планувань механічних та складальних цехів та дільниць

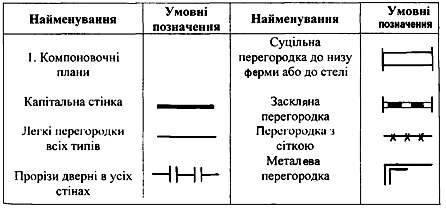

При розробці технологічного планування використовують умовні позначення (табл.4.1).
Таблиця 4.1
10
|
Найменування |
Умовні позначення |
Найменування |
Умовні позначення |
|
Компоновочні плани
Ворота розпашні
Ворота відкатні
Канал для транспортування стружки
Стелаж багатоярусний однорядний
Санітарний вузол
Звукоізолююча перегородка
Місце складування заготовок або деталей
Пульт керування
Залізничий шлях (тупиковий ввід) |
|
Бар’єр
Вікно
Одностулкові двері
Трап
Місце робочого
Багатоверстатне обслуговування одним робочим
Контрольний пункт
Шафа
2. Під’єднання промислових рідин, газів та електричного струму: вентиляція та відсмоктувачі
|
|
11
|
Схеми розміщення верстатів |
Ескіз |
Найменша відстань А(мм) між верстатами при поперечному розміщенні їх до проїзду або проходу | ||
|
малими |
середніми |
великими | ||
|
Верстати розміщені" в потилицю"
Кожний верстат обслуговує один робітник
Два верстата обслуговує один робітник |
|
800
1400
800 |
900
1500
900 |
1000
1600
- |
4.4 Приклади оформлення технологічних планувань
Порядок розміщення обладнання:
- на аркуші міліметрового паперу викреслюють спрощений план ділянки в масштабі 1:200 (1:100) з нанесенням стін, колон, воріт, магістральних проїздів i допоміжних відділень дільниці;.
- з цупкого паперу, або картону вирізають габаритні контури в плані в масштабі 1:200 (1:100) обладнання, яке підлягає розміщенню;
24
23
|
Найменування |
Умовні позначення |
Найменування |
Умовні позначення |
|
Під’єднання пару
Під’єднання стиснутого повітря Р=65мПа
Під’єднання стиснутого повітря Р=30,4 МПа
Під’єднання емульсії
Під’єднання содового розчину
Під’єднання мастила
Колона з фундаментом: залізобетонна
Металічна
3.Технологічне обладнання
Нове обладнання (з номером за планом) |
|
Розмічувальна плита
Контрольна плита
Слюсарний верстак
Під’єднання газу
Під’єднання холодної води з раковиною на стіні або перегородці
Під ’єднання холодної і гарячої води
Злив в каналізацію
Місцевий вентиляційний відсмоктувач
Під’єднання спец струмів
Місцеве освітлення
Щит керування
Пожежний кран
|
|
|
Вид верстатів |
Найменша відстань А(мм) між тильними сторонами верстатів | |||
|
Малих
|
Середніх
|
Великих
| ||
|
Токарні, револьверні , зубофрезерні зубост -ругальні, зубодовбальні вертикально – протяжні, шліфувальні
Горизонтальні токарні напівавтомати і автомати поздовжньо – фрезерні, поздовжньо –стругальні, плоско – шліфувальні з поздовжнім столом, двох стійкові
Вертикальні багатошпиндельні токарні напівавтомати, токарно – карусельні
Вертикально – свердлувальні, горизонтально – і вертикально – фрезерні
Радіально – свердлувальні
Поперечно - стругальні |
400
500
-
400
-
400 |
500
600
700
400
600
500 |
600
700
900
500
800
- | |
12
|
Найменування |
Умовні позначення |
Найменування |
Умовні позначення |
|
Токарно-гвинторізний верстат
Токарно-револьверний верстат
Горизонтально-фрезерний верстат
Універсально - фрезерний верстат
Контрольний стіл
Кафедра майстра та нормувальника
Токарний одношпиндельний автомат
Токарно - револьверний верстат з ЧПК
Вертикально-фрезерний верстат
Зубофрезерний верстат
|
|
Довбальний верстат
Радіально - свердлувальний верстат
Координатно-розточувальний верстат
4.Підіймально – транспортне обла- днання (компоно- вочні плани і пла- ни розташування)
Кран мостовий
Кран-штабелер автоматизований
Кран консольний поворотний з електроталлю
Каретка-оператор з автоматичним адресуванням вантажів
Візок рейковий
Конвеєр роликовий однорядний
|
|
|

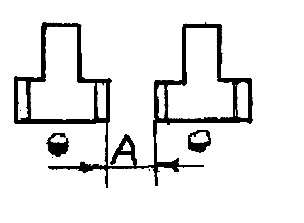

Вид верстатів |
Найменша відстань А(мм) між боковими сторонами верстатів | ||
|
Малих
|
Середніх
|
Великих
| |
|
Токарні, револьверні патронні
Вертикальні багато- шпиндельні токарні напів- автомати, токарно – кару- сельні, вертикально – розточувальні, верти- кально – протяжні.
Вертикально – свердлувальні
Горизонтально – і вертикально – фрезерні.
Поперечно – стругальні.
Поздовжньо – фрезерні, поздовжньо – стругальні, плоско – шліфувальні двохстійкові.
Зубофрезерні зубост -ругальні, зубодовбальні ( що обслуговуються з бокових сторін)
Радіально – свердлу –вальні:
Відстань між кінцями рукавів при повороті на кут 45°
Кругло – внутрішньо шліфувальні, плоскошліфувальні.
|
400
-
400
400
400
-
400…500
-
400 |
500…600
600…700
500
500
600
700
500…600
500
600 |
600…700
900...1000
500
600
-
800…900
700…800
600
800
|
22
При визначенні відстаней між верстатами, від верстатів до стін i колон будівлі треба враховувати наступне:
- відстані беруть від зовнішніх габаритних розмірів верстатів, включаючи крайнє положення частин, що рухаються, дверей, що відкриваються ,i постійних загород верстатів.
- При обслуговуванні верстатів мостовими кранами або кран-балками відстань від стінок i колон до верстатів приймають з урахування можливості обслуговування верстатів при крайньому положенні гака крана.
Відстань між верстатами, верстатами та елементами будівель, а також ширина проїздів в залежності від різних видів транспорту приведені в
табл.4.3-4.6.
Таблиця 4.3
|

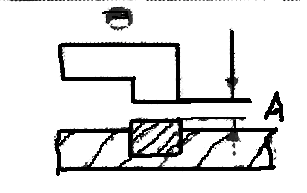

Характеристика розмірів |
Ескіз |
Найменша відстань А(мм) від верстатів до колон і стін | ||
|
малих |
середніх |
великих | ||
|
Від виступаючих конструкцій стін- ки: до тильної сторо-ни верстата
до бокової сторони верстата
до фронту верстата
Від колони: до тильної сторо- ни верстата
до бокової сторони верстата
до фронту верстата |
|
400
400
1000
300
400
700 |
500
500
1200
400
500
800
|
700
600
1500
600
600
1000 |
21
|
Найменування |
Умовні позначення |
Найменування |
Умовні позначення |
|
Стрічковий транспортер
Кран мостовий (опорний одно балочний)
Монорельс з пневматичним підіймальником
|
|
Ліфт – підіймальник
Гідропідіймальник
Жолоб, склиз |
|
Технологічне обладнання на плані зображають спрощеними контурами в граничних poзмipax з урахуванням кінцевих положень рухомих частин верстата та кожухів, які мають можливість відчинятись. Всередині контуру габаритів обладнання вказують номер, який вносять до специфікації.
Для зручності розробки планування використовуються темплети-плоскі габарити верстатів, виконані на щільному пaпepi i вирізані по контуру.
Біля габаритів обладнання, а також біля робочих місць (верстаки, стенди, столи i т.i.) на кресленні планування вказують умовне позначення місця робітника у вигляді кола діаметром 4...5 мм (при масштабі 1:100), половина якого зачорнюється, при цьому світла половина кола звернена до робочих органів верстата.
