4. Розробка технологічного планування дільниці (цеху)

Після розрахунків потрібної кількості технологічного устаткування розпочинають розробку технологічного планування дільниці.

Технологічне планування - це план розташування виробничого, підіймально-транспортного та іншого устаткування, інженерних мереж, робочих місць, проїздів, проходів тощо.

4.1.Загальні вимоги до планування

Технологічне планування виконують у масштабі 1:100 для невеликих і середніх і 1:200 для крупних цехів.

На плануванні необхідно показувати:

9

5 .Розрахунок економічної ефективності проекту цеху(дільниці)

Оцінка економічної ефективності проекту виконується методом порівнювання собівартості продукції, яка випускається в існуючому i заново спроектованому виробництві. Розрахунок ведеться за наступним співвідношенням:

Е=[(С₁+Е_Н К₁ ) - (С₂+Е_Н К₁)]А,

де С₁ i C₂—собівартість одиниці продукції згідно з існуючим i заново спроектованими виробництвами, грн;

Ен - нормативний коефіцієнт ефективності капітальних витрат (Е_н=0,15);

К₁ i К₂—питомі капітальні вкладення на одиницю продукції, відповідно, існуючого i спроектованого виробництва, грн..;

А—річний об'єм випуску продукції, шт.

При розрахунку собівартості продукції у спроектованому виробництві вci витрати розподіляють на прямі i непрямі. Під прямими витратами розуміють витрати, які враховують безпосередньо на випуск продукції, під непрямими - витрати, які пов'язані з випуском продукції, облік яких у виробництві ускладнений.

При виконанні завдання собівартість продукції в існуючому виробництві дає викладач в разі відсутності даних на підприємстві.

Для оцінки ефективності використання капітальних витрат передбачається оцінка строку окупності капітальних вкладень

Т_р =

Нормативний строк окупності капітальних витрат—два-три роки.

26

- розміщуючи на плані ділянки контури верстаті в різноманітних варіантах, знаходять найкращий, фіксуючи картки шпильками

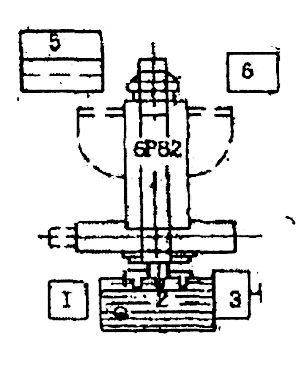

На рис.4.5 приведені приклади планувань робочих місць токаря, фрезерувальника і шліфувальника, а на рис.4.6 – планування механічної дільниці обробки корпусних деталей.

а)

б)

в)

Рис.4.5.Приклади планування робочих місць: а – токаря,

б- фрезерувальника, в –шліфувальника.

25

-будівельні елементи (колони, стіни, перегородки, двері і віконні прорізи, . ворота та інше);

- технологічне устаткування і основний виробничий інвентар (верстати, плити, столи, стенди.) з решітками;

- магістральні і внутрішньоцехові проїзди, проходи, площадки для матеріалів, заготовок, стружки тощо;

- підіймально-транспортні устаткування (мостові, балочні, консольні та інші крани з вказівкою вантажопідіймальності, конвеєри, монорельси, підіймачі, рейкові шляхи);

- розташування допоміжних приміщень, складів, комор, трансформаторних підстанцій, вентиляційних камер, конторських приміщень та санітарно-побутових вузлів.

При плануванні враховують усі фактори, які впливають на працюючих: доступ до робочих місць, близькість до місць загального користування, умови техніки безпеки та пожежобезпеки, зручність роботи на робочому місці.

При плануванні цеха чи дільниці металорізальні верстати необхідно розташовувати по типам устаткування чи у порядку технологічних операцій.

По типам устаткування створюються дільниці однотипних верстатів токарних, фрезерувальних, шліфувальних, в основному, в дрібносерійному і одиничному виробництвах.

У порядку технологічних операцій створюються дільниці і цехи у масовому і серійному виробництвах.
