1. Розрахунок необхідної кількості основного технологічного обладнання (верстатів)

По каталогам (довідникам) уточнюють тип застосованого устаткування (умовно) згідно типовому технологічному процесу деталі-представника.

Розрахункову кількість верстатів визначають з кожного типорозміру устаткування на основі річної трудомісткості усіх деталей, закріплених за даним типом верстата за співвідношенням:

де: — сумарна трудомісткість обробки річної кількості деталей, закріплених за дільницею (цехом) на верстатах даної моделі, верстато-годин; (приймають з табл..2.2.)

F — дійсний (розрахунковий) річний фонд часу роботи верстату в одну зміну;

m — кількість змін роботи верстата за добу. Для переважної більшості верстатів при роботі у дві зміни,

= = 4015 годин.

Одержані результати η_р округлюють до найближчого більшого цілого числа.. ф - фактично прийнята кількість верстатів даного типу.

Визначають коефіцієнт завантаження устаткування для кожного типу верстата:

7 Додатки

Додаток 1.

Структура звіту про контрольну роботу з курсу "Механоскладальні дільниці та цехи".

1. Титульний лист. (додаток 2)

2. Вихідні дані (додаток 3)

3. Вступ (короткий опис виконуваної задачі, опис об'єкту проектування)

4. Розрахунок виробничої програми дільниці (цеху)

5. Розрахунок потрібної кількості основного технологічного устаткування

6. Розрахунок необхідної кількості персоналу

7. Розробка технологічного планування дільниці (цеху)

8. Розрахунок економічної ефективності проекту

9. Висновки

10. Література

Додається: Технічне планування дільниці. Об'єм розрахункової частини не більше 15-20 аркушів.

28

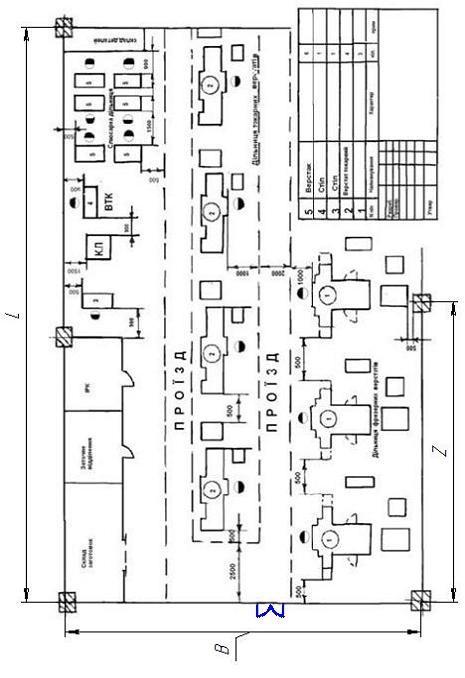

B – ширина прольоту L – довжина дільниці (цеху) Z – крок колон

27

,

Для серійного виробництва = 0,8…0,85

Середній коефіцієнт завантаження верстатів на дільниці:

де кількість верстатів кожної моделі;

N – загальна кількість верстатів на дільниці (в цеху);

коефіцієнт завантаження кожної моделі верстатів

Якщо > 0.85 - 0,87, збільшують кількість прийнятих верстатів і виконують перерахунок їх завантаження.

За результатами розрахунків складають відомість устаткування.

Таблиця 3.1

Тип верстата, модель	Потрібна кількість шт..	Установлена потуж- ність, кВт	Вага, т	Вартість, грн.	Загальна вартість устатку- вання,грн.	Коефіцієнт завантаження,
Токарно гвинторізний 16К20	2	10,0	3,5	40000	80000	82%
Вертикально- фрезеруваль- ний 6Р12	1	7,5	3,8	80000	80000	85%

Примітка: Вартість встановлюється за даними прайс-листів і узгоджується з викладачем

8

Примітки:

1. Якщо коефіцієнт завантаження η₃ на окремій операції дорівнює менше 30%, необхідно змінити технологічний процес, або, в крайньому разі, відмітити, що до завантаження може здійснюватись за рахунок виконання обробки інших деталей по кооперації з різними підрозділами підприємства.

2. Графік завантаження наводиться в пояснювальній записці і на плануванні дільниці (цеху). Над кожною моделлю верстатів (обладнання) наводиться його завантаження. Червоною лінією позначається середнє завантаження дільниці (цеху).

Рис. 3.1 Графік завантаження верстатів
