.pdfВведение в IEEE1588-2008
Стандарт для задач точной синхронизации сетевых систем управления и контроля
PrecisionTime Protocol (PTP) похож на NTP, является Two WayTime Transfer protocol (TWTT).
PTP разработан с целью обеспечить точность синхронизации вплоть до наносекунд … при условии, что каждый элемент правильно внедрен
Изначальнопредполагалось, что IEEE 1588 будет plug-and-play для решения задач синхронизации
Интерес среди операторов связи вызван стандартизацией и точностью протокола
© 2012 Cisco and/or its affiliates. All rights reserved. |
CiscoPublic |
31 |
Режимы IEEE 1588-2008
OC – только один PTP порт, либо slave либо master.
В качестве промежуточных узлов, BC и TC призваны корректировать PDV, в обоих направлениях(ассиметрия).
|
Ordinary |
|
|
|
Ordinary |
|
|
Master |
|
|
|
Slave |
|
|
PTP |
|
|
|
PTP |
|
|
|
|
|
|
||
|
BC |
|
TC |
|
|
|
|
|
|
|
|
PTP |
|
|
|
|
|
|
||
Reference |
Boundary |
Transparent |
Recovered |
|||
Clock |
||||||
Clock |
Clock |
Clock |
||||
|
© 2012 Cisco and/or its affiliates. All rights reserved. |
CiscoPublic |
32 |
Протокол PTP v2
Множество ключевых сообщений:
‒Sync
‒Delay_Req
‒Pdelay_Req
‒Pdelay_Resp
Множество базовых сообщений:
-Follow_Up
-Delay_Resp
-Pdelay_Resp_Follow_Up
-Announce
-Signaling
-Management
L2 Ethernet, IPv4, IPv6
Режимы передачи: unicast или multicast (можно совмещать)
Переменные и настраиваемые частота обмена и таймауты
Различные TLVs и гибкие расширенияTLV
© 2012 Cisco and/or its affiliates. All rights reserved. |
CiscoPublic |
33 |
IEEE1588-2008. Ключевые допущения
Временное расхождение (offset) считается постоянным в процессе одного обмена PTP сообщениями между Master и Slave
Время передачи PTP пакетов Master -> Slave = Slave -> Master
Оборудование способно точно измерить момент получения и отправки PTP пакетов
© 2012 Cisco and/or its affiliates. All rights reserved. |
CiscoPublic |
|
34 |
|
TWTT – основы протокола
Типовой обмен сообщениями PTP
Mastertime = TM |
MASTER |
SLAVE |
Slavetime = TS =TM + offset |
|
|
|
Offset=TS -TM |
Delay t1
Delay-Offset=B =t4 – t3
Delay
t4
Delay = ((t2 – t1)+(t4 – t3))/2
|
Timestamps |
|
|
knownby slave |
|
SYNC |
Offset+Delay= A= t2– t1 |
|
|
||
t2 |
t1,t2 |
|
t3 |
t2 = t1 +Offset+ Delay |
|
t1,t2, t3 |
||
Delay_Req |
||
|
t4 = t3 -Offset+Delay
Delay_Resp
t1,t2, t3, t4
Offset = ((t2 – t1)–(t4 – t3))/2
© 2012 Cisco and/or its affiliates. All rights reserved. |
CiscoPublic |
35 |
Регенерация физического сигнала
Распространение времени
Задача: передать восстановленный сигнал во внешние интерфейсы
Например:
‒Time of Day (RJ48C, RS232/RS422)
‒Phase (DIN, 1PPS)
Clock stability quantities
Physical layer timing interface
Packet master
Reference
Clock
Packet-based timing Flow
PSN
Packet
Slave
Recovered
Clock + ε
TBD
© 2012 Cisco and/or its affiliates. All rights reserved. |
CiscoPublic |
36 |

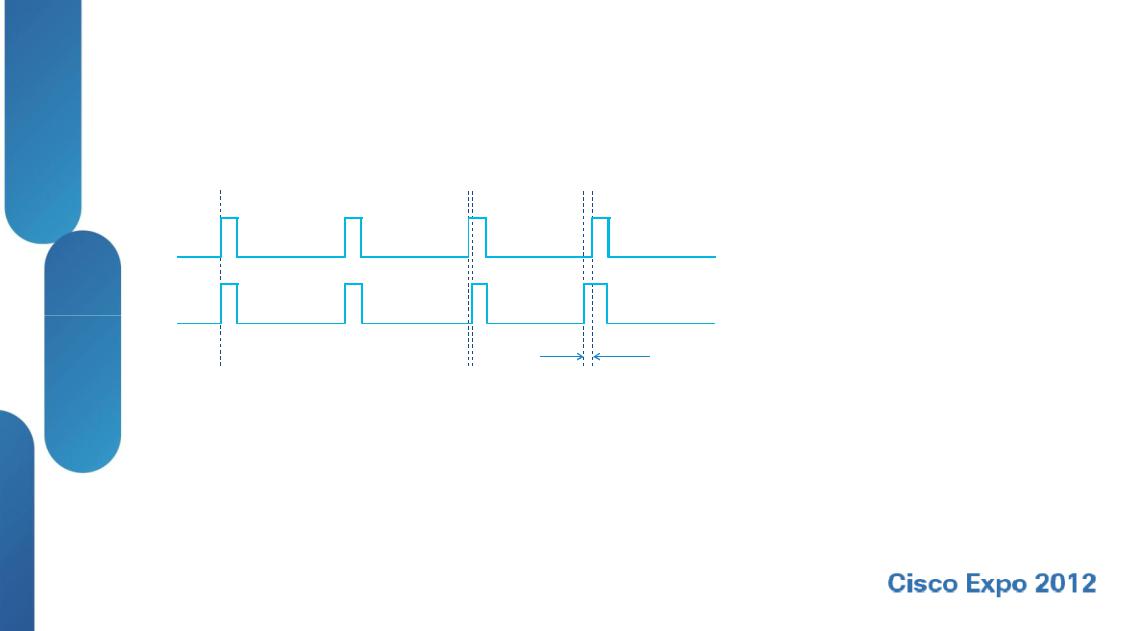

Точность фазовой синхронизации
Источник A
(E.g., 1 PPS)
Источник B
(или восстановлено из A)
+0.5 µs |
- 1 µs |
Phase error (точность) |
Требования к точности фазы определяются через максимальное отклонение относительно источника сигнала
© 2012 Cisco and/or its affiliates. All rights reserved. |
CiscoPublic |
37 |

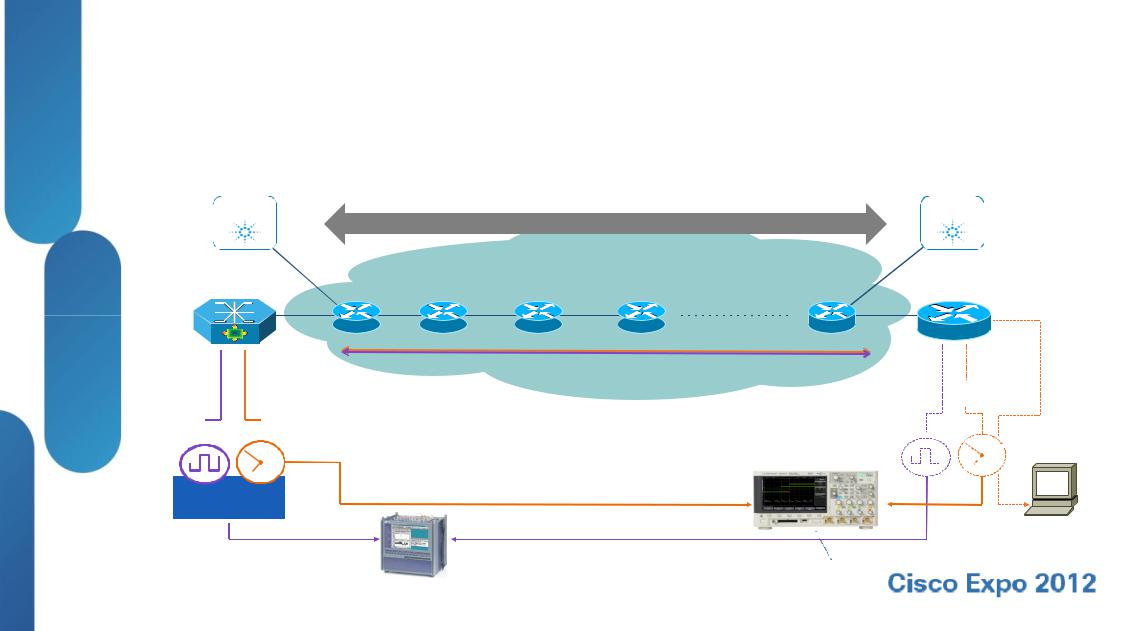

Типовой тестовый стенд
Оценка влияния нагрузки на сеть и количества NE
Traffic
Generator
402-2
Master
10MHz 1PPS
PRC/PRS
Simulated Network Load
Packet Network
Hop 1 |
Hop 2 |
Hop 3 |
Hop 4 |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
PTP Sessioni
Phase Verification
E1 |
ANT-20 |
Frequency Verification |
Traffic
Generator
402-3
Hop n |
Slave |
ToD
1PPS
E1
RS422 Console
FrequencyCounteror Oscilloscope
© 2012 Cisco and/or its affiliates. All rights reserved. |
CiscoPublic |
38 |

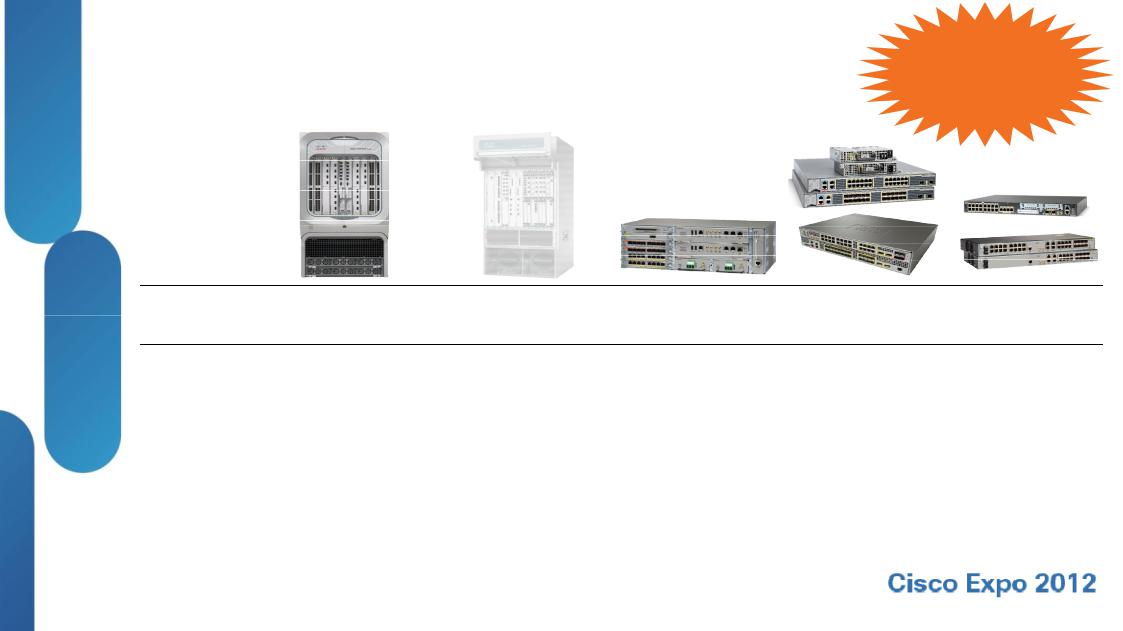

Поддержка синхронизации в продуктах Cisco
Портфолио SP продуктов Cisco
Распространение частоты (SyncE)
ITU-T G.8262
Compliance today
ME3600X/3800X
MWR2941
|
|
|
|
|
ME3600X-24CX |
ASR901 |
|
|
ASR9000 |
Cisco7600 |
ASR903 |
ME3600X |
MWR2941 |
|
|
ME3800X |
ASR901 |
|||
|
|
|
|
|
||
|
|
|
E1/T1 |
E1/T1 |
E1/T1 5) |
E1/T1 |
|
Traffic |
STM-1/4/16/64 |
STM-1/4/16 |
STM-1/4 |
STM-1 5) |
|
|
OC-3/12/48/192 |
OC-3/12/48 |
OC-3/12 |
OC-3 5) |
|
|
|
Interfaces |
1GE1) |
1GE1) |
1GE 1) 2) |
1GE 1) 2), |
1GE 1) |
|
|
10GE (LAN & WAN) |
10GE (LAN & WAN) |
10GE (LAN & |
10GE (LAN only) |
|
|
|
|
|
WAN) |
|
|
|
External |
Input/Output |
Input/Output |
Input/Output |
Input/Output |
Input/Output |
|
Timing |
2048kHz/2048kbps/15 |
2048kHz/2048kbps/154 |
2048kHz/2048kbps/1 |
2048kHz/2048kbps/ |
2048kHz/2048kbps/ |
|
Interfaces |
44kbps/10MHz3) |
4kbps/10MHz |
544kbps/10MHz |
1544kbps |
1544kbps/10MHz4) |
1) SyncE is not supportedwith 1GE CoppperSFPs 3) 10MHz on RSP440 only 4) 10MHz onASR901 only |
|
|||||
2) SyncE in+out supporton Fiber SFPs and 1GE CopperInterface Module |
5) ME3600X-24CX only |
|
