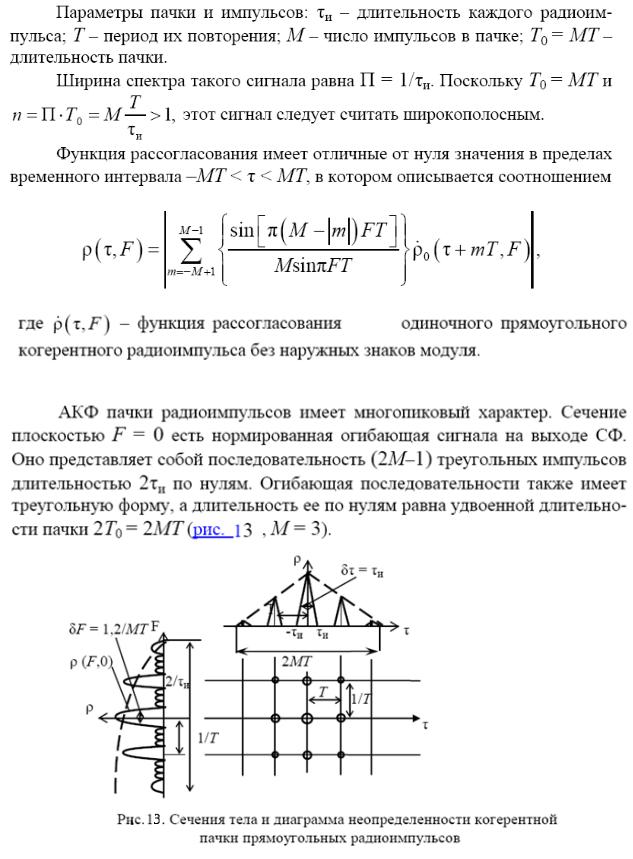

1.4 Времячастотная функция рассогласования когерентной пачки радиоимпульсов
![](/html/2706/988/html_zGHqXOwxyT.r_dK/htmlconvd-hxGUaA12x1.jpg)

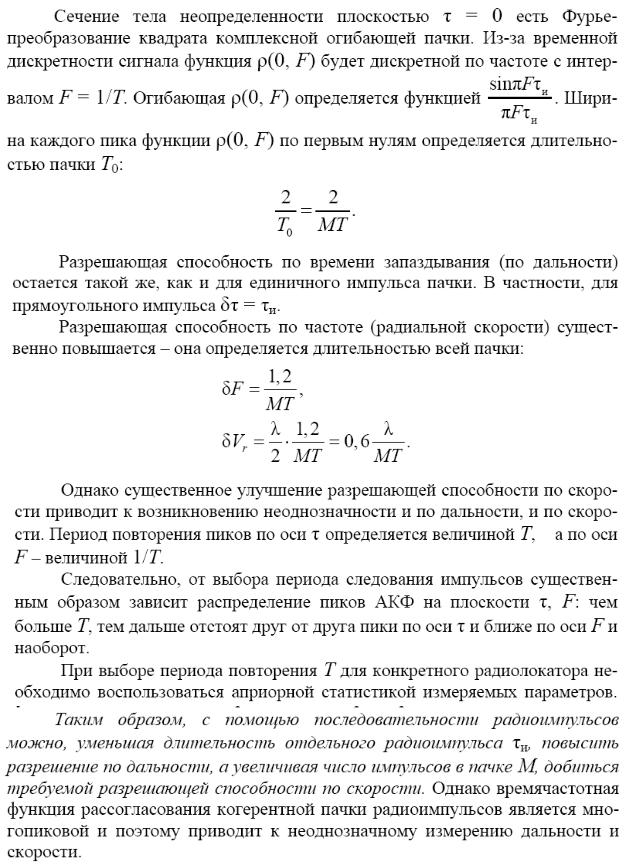

Сечения тела и диаграмма неопределенности ρ=0,5 приведены на рис.13.
![](/html/2706/988/html_zGHqXOwxyT.r_dK/htmlconvd-hxGUaA13x1.jpg)
1.5 Пространственная функция рассогласования
![](/html/2706/988/html_zGHqXOwxyT.r_dK/htmlconvd-hxGUaA14x1.jpg)
2.Задание к работе
2.1Изучить теорию, ответить на контрольные вопросы.
2.2Провести оценку разрешающей способности РЛС. Для этого:
2.2.1Установить испытуемый образец (антенну).
2.2.2Измерить ДН антенны.
2.2.3Построить нормированную ДН антенны по полю.
2.2.4Определить разрешающую способность антенны по угловым
координатам. (Разрешение по углу в плоскости сканирования в рад).
![](/html/2706/988/html_zGHqXOwxyT.r_dK/htmlconvd-hxGUaA15x1.jpg)
2.2.5 Определить меру разрешающей способности по угловой координате (определяется как ширина главного лепестка пространственной АКФ по уровню 0,5). Сравнить с расчетными данными.
2.2.6 Провести оценку разрешающей способности по времени запаздывания и дальности.
2.3Записать выражение для потенциальной разрешающей способности РЛС по дальности при использовании одиночного сигнала прямоугольной формы.
2.4Сделать выводы по работе.
2.5Выполнить решение задач.
3.Требования к отчету
Отчет должен содержать:
1.Ответы на контрольные вопросы.
2.Таблицы и графики эксперимента.
3.Основные расчеты.
4.Выводы.
5.Решение задач.
4.Контрольные вопросы
1.Что понимают под разрешением сигналов?
2.Какими параметрами сигнала определяется разрешающая способность РЛС по дальности и скорости?
3.Что является мерой разрешающей способности по параметру сигнала
α?
4.Как изменятся разрешающие способности по дальности и скорости, если длительность импульса увеличить в 10 раз.
5.Что дает применение пачки радиоимпульсов?
6.В чем причина неоднозначности измерений по дальности и скорости при использовании «пачечных» сигналов?
5.Задачи
![](/html/2706/988/html_zGHqXOwxyT.r_dK/htmlconvd-hxGUaA16x1.jpg)
