приложение

Приложение А. Виды топографических съемок

Стереотопографическая съемка

Мензульная съемка

Теодолитная съемка

Буссольная съемка

Гидролакационная съемка

Аэрофототопографическая съемка

Тахеометрическая съемка

Приложение Б. Современные геодезические приборы

Геодезическое GPS-оборудование

Полевой контролер

Беспилотники

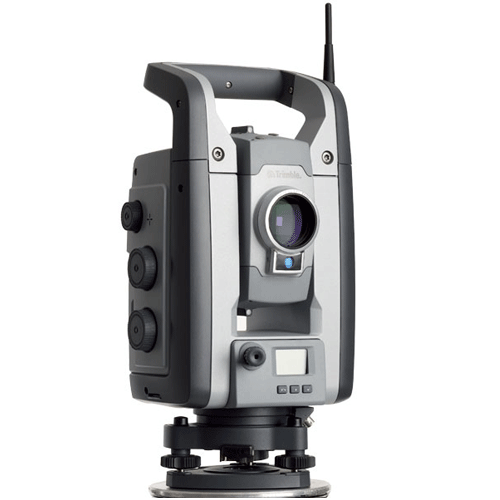

Электронный тахеометр

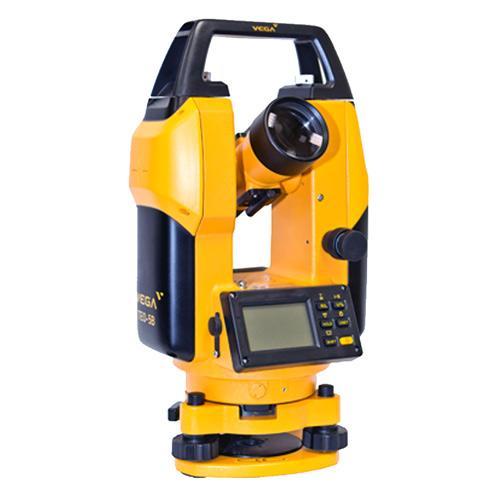

Электронные теодолиты

Электронные (цифровые) нивелиры

Лазерный сканер

Приложение В. Топографо-геодезическая работа п. Ондирис Акмолинской области.

Территория объекта находится в степном агроклиматическом районе. Климат здесь резко-континентальный. Лето жаркое и сухое, зима морозная и долгая. Среднегодовая температура 3,1 °C. Осадков выпадает 300 мм в год. При среднелетней температуре около 20 °C и среднезимней температуре около −15 °C нередки случаи, когда летом может жара превысить 40 °C, а зимой возможны морозы до −50 °C в связи с тем, что местность зимой могут достичь сибирские морозы, летом — жаркие воздушные массы Средней Азии.

Средняя многолетняя толщина снежного покрова достигает 30 см. Число дней с метелью за год составляет 30 дней, в 52% случаях - юго-западного направления. Число дней с туманами - более 60 в году. Продолжительность солнечных дней - 2200 часов в году. Снежный покров весьма устойчив, количество дней со снежным покровом за зиму бывает в пределах 130 - 140 дней. Средняя продолжительность безморозного периода составляет 120 дней (наименьшая 96, наибольшая – 136)

Максимум осадков приходится на лето и осень. Летом дожди выпадают в виде ливней, дают большой сток, не успевая просочиться в почву. Большая засушливость этого района определяется не только малым количеством осадков, но и большой сухостью воздуха. С июля по сентябрь средняя относительная влажность воздуха в 13 часов не превышает 42-48 %

Господствующими ветрами на всей территории объекта в летний период являются северные и северо-западные ветра, а в холодный период года преобладают юго-западные и южные.

Таким образом, по обилию солнца, тепла и суровости зимы территория хозяйства находится не в благоприятных условиях.

Данная территория располагается в степной части Казахстана на увалисто-волнистой Приесильской равнине с редкими приречными холмами. Абсолютная высота местности над уровнем моря составляет здесь 340-360 м.

В геологическом отношении территория хозяйства располагается на Сары-Арке (Казахском мелкосопочнике), сложенном темно-каштановыми, типичными каштановыми и светло-каштановыми видами почв, которые в северных районах перекрываются с черноземами южными и обыкновенными

Самым распространенным генетическим типом являются темнокаштановые солонцеватые почвы со степными солонцами, изредка встречается чернозем обыкновенный слабогумисированный

Производство работ выполняется 1 бригадой в количестве 3 человек

Продолжительность работ - 2 недели

Выполнение работ производится отделом геодезических услуг АО «НК «Қазақстан Ғарыш Сапары». Офис расположен в г. Астане, в связи с этим при проведении полевых работ нет необходимости обустраивать полевую базу, что не приведет к дополнительным расходам.

Транспортировка от офиса к месту выполнения полевых работ осуществляется на служебном автотранспорте VW Transporter.

Из полевых работ были произведены следующие:

- привязка к пункту полигонометрии 4го класса, 1го разряда п.Ондирис

- тахеометрическая съёмка.

При проведении полевых работ использовался электронный тахеометр Leica TCR 1203+ R400.

Камеральная обработка материалов производилась на компьютере с полным пакетом программ.

После выполнения всех полевых и камеральных работ составляется тахеометрический план в 3 экземплярах, один из которых остается у исполнителей, т.е. в АО «НК «Қазақстан Ғарыш Сапары», двое других – в ГУ «Центральный региональный аэромобильный оперативно-спасательный отряд МЧС РК», а также передается цифровая модель местности в электронном виде.

В техническом отчете отражается вся информация о земельном участке, также к отчету прилагается договор выполнения работ, заключенный между АО «НК «Қазақстан Ғарыш Сапары» и заказчиком. В договоре оговариваются сроки выполнения работ и выдачи документации заказчику, все финансовые расходы, сумма аванса, срок окончательного расчета и т.д.

Данные о земельном участке

Местность пересеченная, степная, открытая, с небольшими оврагами, балками, имеющими пологие склоны, количество контуров незначительное, залесенность не превышает 30 %, поэтому земельный участок относится ко ІІ категории сложности.

Площадь участка - 6.5 га,

Т.к. последняя аэрофотосъемка данной территории проводилась в последний раз в 1976 г., то мы не можем воспользоваться материалами для создания планово-картографической основы, поэтому необходимо выполнить наземную съемку, т.к. на местности накопились значительные изменения.

Тахеометрическая съемка

Съемка велась с одного пункта – непосредственно с пункта полигонометрии ПП 0839, т.к. территория небольшая, хорошо - простреливаемая с одного пункта.

Самое большое расстояние между пикетом и пунктом – 529,6 метров

Самое маленькое – 7,9 метров

При выполнении тахеометрической съемки выполнялись такие работы:

-подбор планово-картографических материалов;

-разработка проекта постройки планово-высотной основы;

-подбор и поверка инструментов;

-организация полевых работ;

-рекогносцировка местности;

-выбор мест размещения точек планово-высотной основы закрепления их на местности;

-измерение углов и длин линий;

-тахеометрическая съёмка контуров и рельефа местности;

-оформление и формирование материалов.

Работа завершилась составлением материалов полевых измерений, планшетов, кальки контуров и высот, сформированный в дело на каждый планшет.

По завершению полевых работ получен каталог пикетов. Система координат – Местная, система высот - Балтийская:

Камеральные работы

Продолжительность камеральных работ составила четыре дня. За этот период полностью нанесена ситуация местности и подготовлен топографический план. Согласно нарисованному абрису, ситуация наносилась в программе AutoCAD.

В ходе выполнения топографических работ общей площадью 6,5 га, выполнена научно-техническая документация (карты, планы) необходимые для дальнейшего осуществления работ для оформления правоустанавливающих документов (государственный акт).

При выполнении работ учитывались пожелания заказчика.
