Логикалық элементерлі rs-триггерлері
Тізбекті типті логикалық құрылғылардың жұмысістеуі өту кестесімен бейнеленіледі.Олардың ақиқат кестесінен айырмашылығы, бұл кестелерде тек қана результативті өтулер есепке алынады, яғни сигналдардың комбинациясы өзгеруі құрылғының шығысындағы жағдайының өзгеруіне әсер етеді. өту кестесінің ақиқат кестесіне келтірлуі мүмкін болады,егер ішкі жады элементерінің жағдайын (күйі) кіріс сигналдар деп санаса. 42,а суретте келтірілген толық функционалдау кестесінде, кіріс сигналдары берілмей тұрғанда,триггердің бастапқы күйі Qnкіріс сигналдардыі бірі болып саналады. Кіріс сигналдары берілгеннен кейін, тригердің шығу күйі Qn+1символымен белгіленген.Тригердің өту кестесі 42,бсуреттте келтірілген.
|
Qn |
S |
R |
Qn+1 |
Жұмыс істеу режимі |
|
0 |
0 |
0 |
0 |
«0»сақтау |
|
0 |
0 |
1 |
0 |
(Подтверждение) «0»растау |
|
0 |
1 |
0 |
1 |
«1»ге орнату |
|
0 |
1 |
1 |
ф |
Рұқсат етілмеген күй |
|
1 |
0 |
0 |
1 |
«1»сақтау |
|
1 |
0 |
1 |
0 |
Сброс в «0» |
|
1 |
1 |
0 |
1 |
(Подтверждение) «1»растау |
|
1 |
1 |
1 |
ф |
Рұқсат етілмеген күй |
а)
|
S |
R |
Qn+1 |
|
0 |
0 |
Qn |
|
0 |
1 |
0 |
|
1 |
0 |
1 |
|
1 |
1 |
ф |
б)
42 сурет ақиқат кестесіа)жәнеRS-триггердің ауыстырып қосу кестесіб)
Ақиқат кетесі жоғарғыда қарастырылған комбинация типті логикалық құрылғылардың синтездеу әдістемесін, тізбекті типті, және соның ішінде RS-триггерлерді синтездеуге қолдануға мүмкіндік береді.RS-триггерінің құрлымдық формуласын минимальдау үшін 43,а суретте келтірілген Карно картасын толтырайық

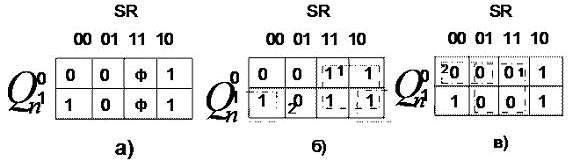

43суретRS-триггерін құрлымдық формуласын минимальдау үшін арналған Карно картасы
Анықталмаған
логикалық функциаларды минимальдау
теориясына сәйкес,функцияның
Qn+1
тура мәнін анықтау
үшін Карно картасындағы «ф» анықталмаған
мәнін( 43,а сурет) «1» ауыстырайық, ал
инверсті
мәнін анықтау үшін «0» ауыстырайық.
функциясын алу үшін минимальдау ноль
арқылы жүргізіледі.Негізгі базис
элементерінде Qn+1
және
функциясының
минимальданған мәні мына түрде жазылады:

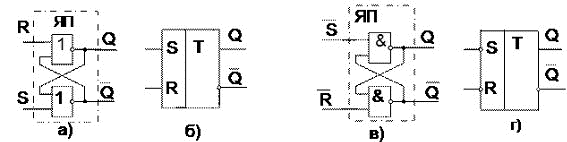

44сурет.RS-триггерлер: а), б) —НЕМЕСЕ-ЕМЕС логикалық элементерінде,
в), г) —ЖӘНЕ-ЕМЕС логикалық элементерінде.
Тригерді
НЕМЕСЕ-ЕМЕС элементерімен іске асыру
функциясын
инвертейміз:
.Осы
өрнекке сәйкес алынған,тригердің құрылғы
сұлбасы 44,а суретте келтірілген.Құрымдық
формуласында SжәнеR(орнатқыш)сигналдар
тура кодпен берілген, сондықтан лог. «1»
деңгейі орындағыш сигналдардың мәні
болады, сондықтан «НЕМЕСЕ ЕМЕС»
элементеріндегі тригердің тура статикалық
кірістері бар
ЖӘНЕ-ЕМЕС
элементеріндегі тригерді іске асыру
үшін Qn+1функциясын
екі рет инвертейік:
Алынған өрнектен сигналдарды орындағыш мәні лог. «0» екені шығады, сондықтан ЖӘНЕ-ЕМЕС, элементеріндегі RS-триггер инверсті статикалық кірісі бар.Бұл тригердің құрлымдық сұлбасы және ШГБ 44,в,гсуретте келтірілген.
RS-триггер кіретін, цифрлық сұлбаларды жасағанда, НЕМЕСЕ-ЕМЕС элементеріндегі RS-триггерлерінің S=R=1 тең болғандағы, ЖӘНЕ-ЕМЕС элементеріндегі RS-триггерлерінің S=R=0 тең кіріс сигналдарына тиым салынған күйлері бар екенін ескеру керек. RS-триггердің екі түрі қалыпты жұмыс істеу (функционалдау) шартын мына түрде жазуға болады: SR ≠ 1.
Егерде істеліп атқан сұлбада кіріс сигналдардың мұндай терімділігі мүмкін болса,онда бұл жағдайды кіріс тізбекке қосымша логикалық элементерді қосып жоюға болады, немесе тиым салынған күйі жоқ тригерлерді қолдану болады.Басқару сигналдары тригерге өзінің кірісінде пайда болуынан бастап тікелей әсер ететіндігінен, қарастырылған RS-триггерлер асихронды болып табылады,
