ЛЕКЦИЯ 12

Бу күштік қондырғыларн циклдары

  1. Ренкиннің циклдары

14.1суретте бу күштік қондырғының келтірілген сұлбасы көрсетілген

14.1 сурет бу күштік қондырғының келтірілген сұлбасы көрсетілген

ПК – бу қазаны; ПП – бу қыздырғышы; Т – турбина; К – конденсатор; ЦН – циркуляциялық сорғыш; ПН – қоректендіргіш сорғышы.

Бу қазанның буы бу қыздырғышқа барады да одан ол турбинаға, турбинадан конденсаторға барады. Конденсаторда циркуляциялық сорғышпен беретін салқындатқыш су көмегімен будан жылу әкетеді де одан конденсация процессі жүреді. Пайда болған конденсат қоректендіргіш сорғышымен қазанға береді, солай цикл қайталанып жүреді.

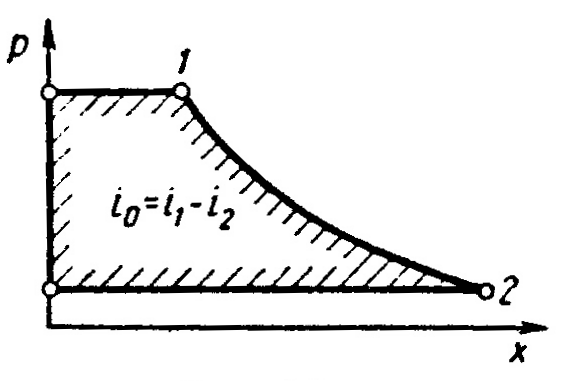

14.2 сурет – Ренкиннің теоретикалық цикл pv-диаграммада

3 нүкте конденсатордан шыққан су күйін сипаттайды. 3-4 – сызығы қоректендіргіш сорғышта қысымның жоғарлату процессі, 4-5 – бу қазанда суды қыздыруы, 5 нүктесі қаныққан температурада су күйі; 5-6 – бу қазанда бу булануы; 6-1 –бу қыздырғышта буды аса қыздыру.

1 нүкте турбинаға келген бу күйі; 1-2 – турбинада будың адиабаталық ұлғаюы.

2 нүкте турбинадан шыққан жұмыс істеген бу күйі; 2-3 – конденсаторда өтетін будың конденсациялық процессі.

Бу көлемімен салыстырғанда сұйықтар өте аз, яғни өте жоғары қысымдарда жұмсартады. Сұйытың қысу процессінің қисығы осьтік ординатамен сәйкес келеді де, үшінші суретте көрсетілген цикл осындай түрі алады.

14.3 сурет- PV-диаграмма және Ts-диаграммадағы сұйықтың сығылу процесінің қисығы

Ts-диаграммада 3-4 қисығы бу қазанда суды қыздыруын көрсетеді. 4 нүкте бу қазанның қысымда Р1 қайнаған су температурасына сәйкес. Ауданда жатқан 3-4 қисығы жылу санын өлшейді. 4-5 – түзді бу булануы процессі. 5нүкте құрғақ қаныққан бу күйіне сәйкес.

4-5-8-7-4 ауданы бу булану жылуына сәйкес. 5-1 қисығы будың аса қыздыру процессі көрсетілді. 1 нүкте бу қыздырғышынан аса қыздырған бу күйе.

5-1-9-8-5 ауданы 5-1 қисығынан астында жатқан аса қыздырған жылуына сәйкес.

0-4-5-1-9-0’-0 – ауданы аса қыздырған бу 1-ші нүктеде энтальпиясы. Бу қазанға баратын су энтальпиясы 0-3-6-0’-0 ауданы көрсетеді.

1кг буды алу үшін бу қазанда i1-i2 бірліктері жұмасалады.

1-2 түзуі турбинада будың адиабаталық ұлғаюын көрсетеді. 2-нүкте қысымда жұмыс істеген будың күйіне сәйкес.

0-3-2-9-0’-0 ауданы оның энтальпиясын көрсетеді;2-3 түзуі бу конденсацияның процессі 2-3 түзуінің астында жатқан 2-3-6-9-2 ауданы жылу мөлшеріне сәйкес.

1 кг әкеткен мөлшер і2-i’2 тең, яғни 1 кг бу өндірістік жұмыстарына жұмсалған жылу мөлшері.

, (1)

және 3-4-5-1-2-3 ауданымен салынған.

Ренкиннің термиялық п.ә.к.-нің циклі бүкіліне жұмсалған, пайдалы жұмсалған жылу қатынасы

, (2)

мұнда турбинада ұлғаюы адиабаталық процессте энтальпияның бастапқы және соңғы мәндері i1 и i2 ;

i’2 – қысымда қайнау сұйықтық энтальпиясы.

Будың меншікті шығыны d0, , мұнда -жылу құламасы болады

Меншікті жылу шығыны

, (3)

мұндағы - болжалынатын жылу түсуі

1кВтсағ-қа жылудың меншікті шығыны келесі формуламен анықталады

(4)

Жылуфикациялық цикл

Механикалық және электрикалық шығаратын конденсациялық қондырғылар оның жұмыс істеген бу циркуляциялық салқындатқыш суымен конденсацияланады. Бұл су 15-300С дейін қызады да көп мөлшерде жылуын әкетеді. Бұл шығындар салқындатқыш суымен бірге конденсациялық қондырғыларда 60% болады. Сөйтіп электрикалық және жылулық энергиялар құрама шығаруы болады.

Мұндай қондырғылар жылуфикациондық және жылу электроорталығы д.а.

Регенеративтік цикл

14.5 сурет- таза судың регенеративті жылытуы бар қондырғының сұлбасы

Бу күшінің қондырғыларда п.ә.к. –нің жоғарлату үшін регенерация пайдаланады.

11.5 суретте су қоректендіргіш регенеративті жылумен қондырғынң сұлбасы.

Бұл схеманың 11.1 схемадан айырмашылығы турбинаға баратын бүкіл бу емес соңғы қысымға дейін ұлғаяды да, ал будың басқа бөлімі аралық қысыммен алынады және қыздырғышқа барады сонымен бурге конденсат береді.
