Конденсаторы
Конденсатор может запасать электрический заряд ("зарядка"), или отдавать заряд в цепь ("разрядка").
На корпусе конденсатора имеется следующая маркировка:
полярность (только для электролитических конденсаторов),
максимально допустимое напряжение (например 64В),
емкость.
Емкость измеряется в фарадах (Ф). Один фарад равен заряду в один кулон при напряжении 1 вольт. В свою очередь кулон – это заряд, переносимый током в один ампер в течение одной секунды.
Один фарад – это огромная емкость. Поэтому на практике пользуются малыми долями фарада, например:
микрофарад (мкФ) = 10-6 Ф = 0,000001 Ф,
нанофарад (нФ) = 10-9 Ф = 0,000000001 Ф,
пикофарад (пФ) = 10-10 Ф = 0,0000000001 Ф.
Упражнение
1 – Зарядите конденсатор
2 – Измерьте напряжение на выводах конденсатора
3 – Подсоедините лампу к конденсатору и наблюдайте ее кратковременное свечение.
Чтобы увеличить длительность свечения, можно использовать лампу меньшей мощности или конденсатор большей емкости.

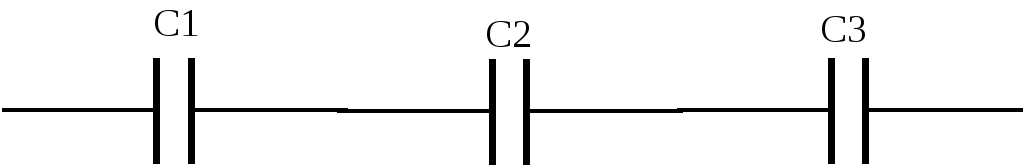

ПОСЛЕДОВАТЕЛЬНОЕ И ПАРАЛЛЕЛЬНОЕ СОЕДИНЕНИЕ КОНДЕНСАТОРОВ
Параллельное соединение конденсаторов
Сэкв = C1 + C2 + C3
1/ Сэкв = 1/C1 + 1/C2 + 1/C3
Упражнение
Из конденсаторов, которые имеются в Вашем распоряжении, соберите электрическую цепь, обеспечивающую свечение лампы мощностью 21 Вт в течение двух минут.
Система блокировки запуска двигателя
Требования к системе:
Необходимо, чтобы после запирания дверей автомобиля подачей инфракрасного сигнала, двигатель невозможно было бы запустить поворотом ключа зажигания до получения системой сигнала деблокировки дверей.
После выключения зажигания водитель должен в течение 10 минут иметь возможность повторного запуска двигателя без подачи сигнала деблокировки дверей (если, разумеется, в течение этого времени двери не запирались).
После деблокировки дверей подачей инфракрасного сигнала должен быть разрешен запуск двигателя поворотом ключа зажигания (даже если зажигание было выключено в течение периода времени, меньшего 10 минут).
Желательно, чтобы при активном состоянии системы блокировки запуска двигателя светилась индикаторная лампа (светодиод).
Для заметок
7 – идентификация электросхем и условные обозначения
Электрические
схемы автомобиля (Wiring Diagrams) идентифицируются
по спецификации, приведенной в
соответствующей Технической Ноте
(например, NT8133А) и по году выпуска модели
(Model Year 1998).
Чтобы найти электросхему, соответствующую данному автомобилю, пользуйтесь следующей информацией:
первые четыре символа кода типа автомобиля (в овале идентификационной таблички),
код модификации автомобиля.
После этого Вы можете найти электросхему, относящуюся к конкретной неисправной системе. В ней Вы найдете подробности, касающиеся работы простых элементов системы, таких как переключатели и реле, что поможет Вам понять принцип работы системы и быстро обнаружить причину неисправности. На схемах Вы найдете следующую информацию:
идентификационные номера элементов электросистемы,
номера разъемов (обозначаемые буквой с последующим числом, например R107),
точки соединения на массу (обозначаемые буквой с последующим числом или буквой, например М4 или MG).
На схемах может быть следующая дополнительная информация:
назначение отдельных линий проводки разъема (используются индексы обозначений контактов и проводов),
расположение изолирующих проходных втулок, что облегчает определение местоположения компонентов на автомобиле,
дополнительная информация, касающаяся каталожных номеров разъемов и элементов электросистемы, а также кодов, позволяющих идентифицировать разъемы и проходные втулки на чертежах электросхем. Это значит, что Вы можете найти разъемы и проходные втулки непосредственно на схемах, не обращаясь к каталогу деталей.
ВНИМАНИЕ! Дополнительная информация о каталожных номерах справедлива только для каталога деталей, применительно к которому она была издана. При каждом обновлении чертежей дополнительная информация также обновляется.
Отметим, что к каждой электросхеме приложено три дополнения с указанием каталожных номеров устройств и их описанием.
ИЗМЕНЕНИЕ: Начиная с 1995 модельного года и далее, вместо кода модификации автомобиля указывается непосредственно модель двигателя (например, для автомобиля Лагуна вместо "МЕ" указывается "Z7Х"). Чтобы найти правильную электрическую схему, Вы, следовательно, должны определить идентификационный номер автомобиля, а для схем, связанных с двигателем – обозначение модели двигателя.
ПРИМЕЧАНИЕ: Для проходных втулок проводов буква "N" обозначает идентификационную метку кабеля.
