1.4. Последовательность выполнения задания №4
1.4.1. Провести анализ геометрических форм детали (рис.18). Это цилиндрические, конические и призматические поверхности. Изделие имеет несколько ступенчатых отверстий.
1.4.2. Внутренняя конфигурация ряда элементов будет показана, если рассечь деталь двумя плоскостями, параллельными фронтальной плоскости проекций, т.е. необходимо выполнить сложный ступенчатый разрез
А-А (рис.19). На месте вида спереди вычертить разрез А-А, под ним изобразить вид сверху в проекционной связи.
1.4.3. При выполнении разреза встретились с условностью, изложенной в ГОСТе 2.305-68, раздел 6.5.: «Такие элементы, как спицы маховиков, . . . , тонкие стенки типа ребра жесткости (элемент Б на рис. 19) и т.п. показывают не заштрихованными, если секущая плоскость направлена вдоль оси или длинной стороны такого элемента».
Рис. 18
Рис. 19
1.4.4. На месте вида слева выполнить профильный разрез для изображения формы двух отверстий (рис.20). Секущая плоскость Б-Б не является плоскостью симметрии для предмета в целом, поэтому ее следует указать, а разрез надписать. Но изображения (вид слева и разрез Б-Б) имеют плоскость симметрии, т.о. можно совместить половину вида с половиной разреза, разделяя их осью симметрии (штрихпунктирной тонкой линией).
1.4.5. Нанести размеры в соответствии с ГОСТ 2.307-68. Часть размеров дана на карточке задания, остальные определить путем замера линейкой с учетом масштаба изображений. Пример оформления чертежа приведен на рисунке 21.
1.5. Последовательность выполнения задания №5
1.5.1. После анализа формы детали (рис.22) делается вывод, что для изображения конфигурации отверстий, необходимо рассечь ее двумя пересекающимися плоскостями (рис.23), т.е. выполнить сложный ломаный разрез А-А. Обратить внимание на изображение правой части предмета.

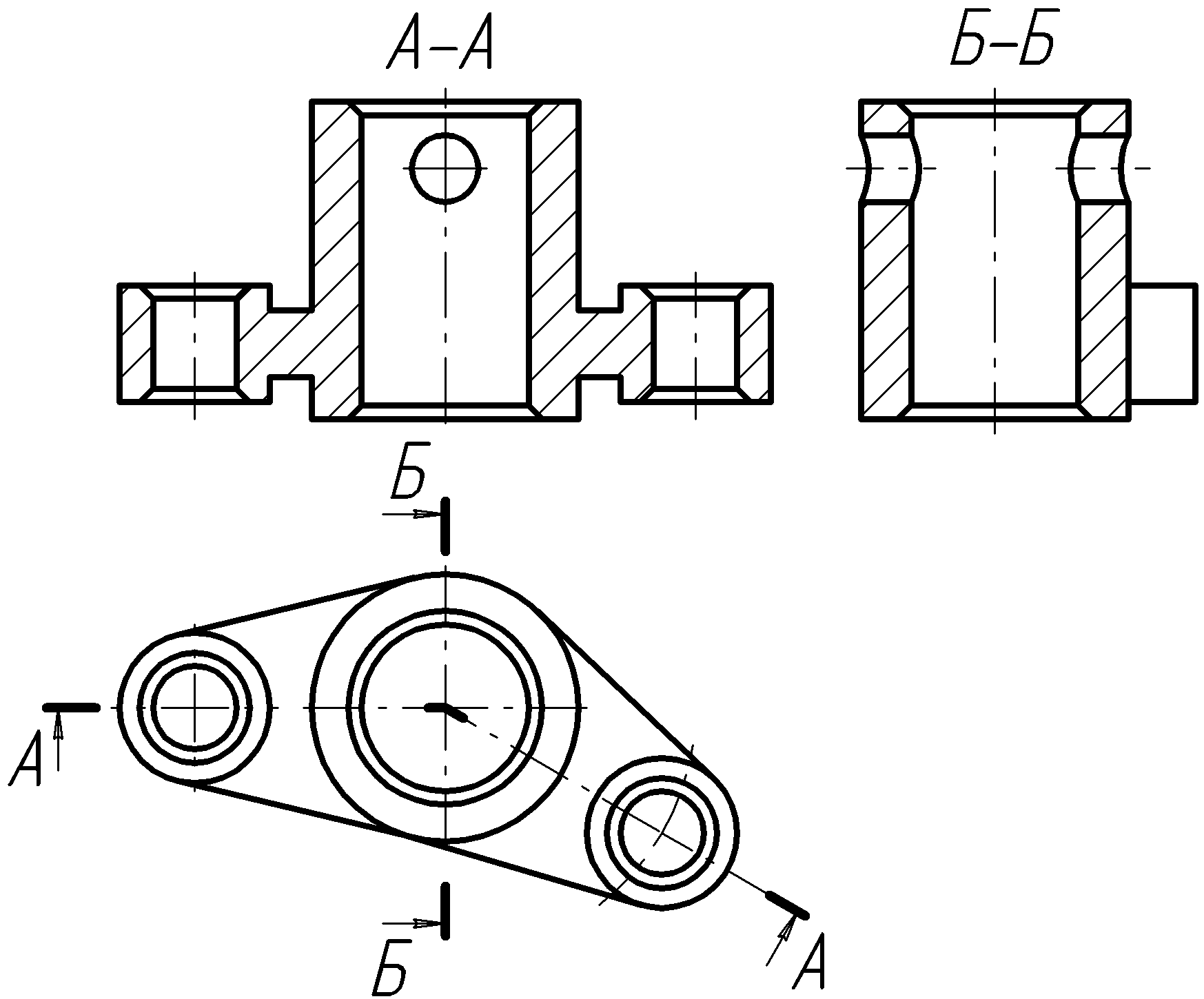

1.5.2. Форма двух отверстий самого малого диаметра может быть показана на профильном разрезе Б-Б. Секущая плоскость должна быть указана, т.к. не является плоскостью симметрии предмета, разрез выполнить полный и сопроводить надписью Б-Б (рис.24).

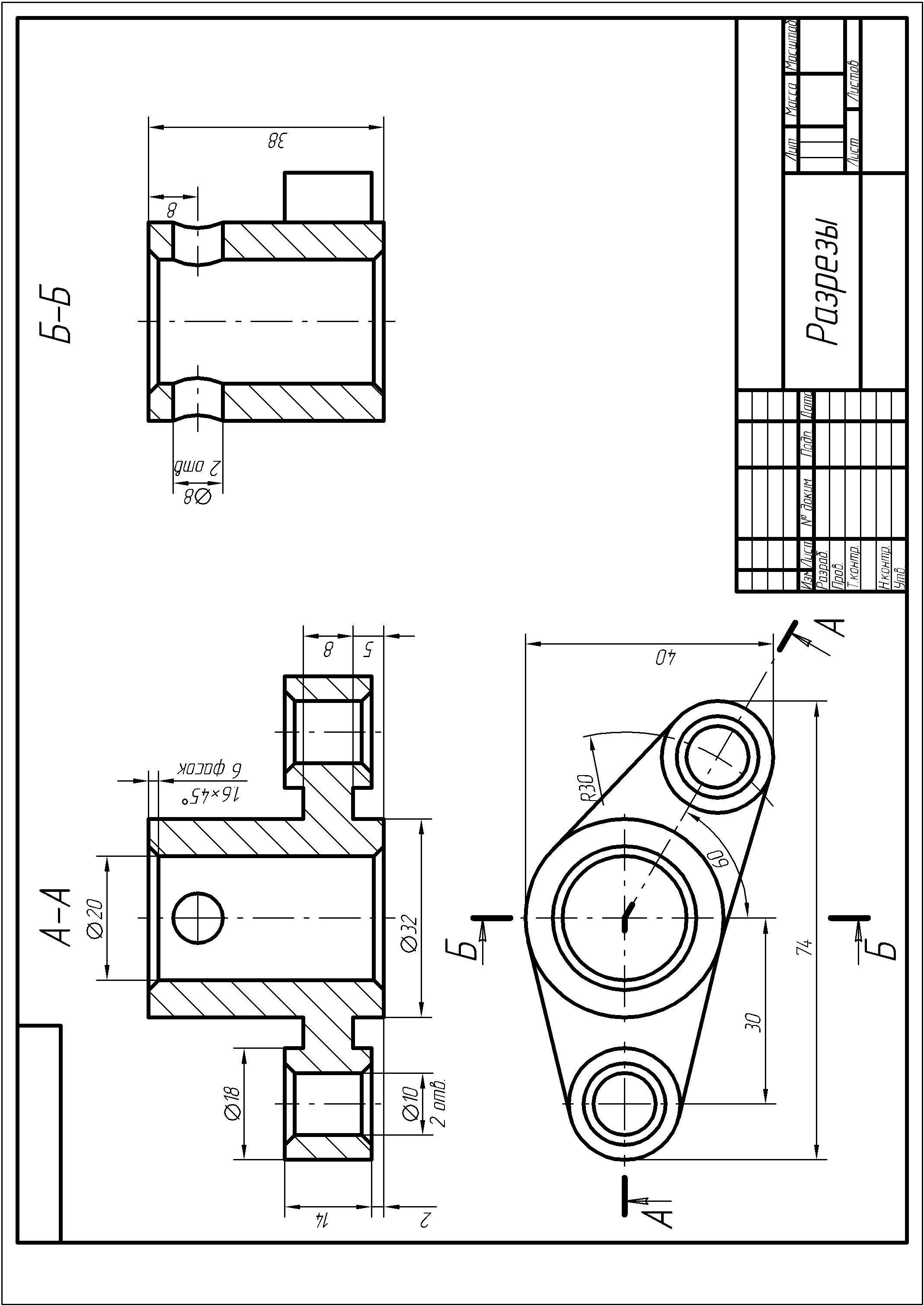

1.5.3. Вычертить изображения и нанести размеры (ГОСТ 2.307-68). Оформление чертежа показано на рисунке 25.
Рис. 22
Рис. 23
Рис. 24
Литература
Стандарты ЕСКД по состоянию на данный момент.
Гордон В.О., Семенцов-Огиевский М.А. Курс начертательной геометрии. – М.: Высш.шк., 1999. – 272 с.
Иванов Г.С. Начертательная геометрия. – М.: Машиностроение, 1995. – 224 с.
Левицкий В.С. Машиностроительное черчение и автоматизация выполнения чертежей: Учеб. для вузов/ В.С. Левицкий. – 6-е изд., перераб. и доп. – М.: Высш. шк., 2004. – 435 с.: ил.
Чекмарев А.А., Осипов В.К. Справочник по машиностроительному черчению. – 2-е изд., перераб. - М.: Высш. шк.; Изд. Центр «Академия», 2003. – 493 с.: ил.
Наук П.Е., Богданова А.Н. Инженерная графика. Раздел «Начертательная геометрия»: Учебное пособие. – Тюмень: ТюмГНГУ, 1999. – 128 с.
Богданова А.Н., Наук П.Е. Инженерная графика. Раздел «Техническое черчение»: Учебное пособие. – Тюмень: ТюмГНГУ, 1999. – 140 с.
