Тестовые вопросы

N° [orig]

Кол-во верных ответов:

Вопрос:

Варианты ответов

1 [0]

1

В трехфазной цепи был замерен линейный ток , фазный ток равен…

1 )  5 А

2 )  2,8А

3 )  7 А

4 )  8,6 А

2 [2]

1

В трехфазной цепи при соединении по схеме «звезда - звезда с нейтральным проводом» ток в нейтральном проводе отсутствует, если нагрузка…

1 )  равномерная

2 )  однородная

3 )  симметричная

4 )  несимметричная

3 [3]

1

В трехфазной цепи амперметром был замерен ток  - 1,5 А, фазный ток  равен…

1 )  0,86 А

2 )  1,5 А

3 )  2,6 А

4 )  2,1 А

4 [7]

1

В трехфазной цепи при соединении по схеме «звезда - звезда с нейтральным проводом»  при несимметричной нагрузке ток  в нейтральном проводе равен…

1 )

2 )

3 )

4 )

5 [9]

1

В симметричной трехфазной системе напряжений прямой последовательности вектор напряжения  сдвинут  относительно вектора  на угол, равный…

1 )  –2/3

2 )  –/3

3 )  – 4/3

4 )  – 

6 [10]

1

В трехфазной цепи вольтметром было замерено напряжение 380 В, линейное напряжение  равно…

1 ) 660 В

2 )  220 В

3 )  380 В

4 )  127 В

В трехфазной цепи при соединении по схеме «звезда - звезда с нейтральным проводом» ток в нейтральном проводе отсутствует, если нагрузка…

симметричная

N° [orig]

Кол-во верных ответов:

Вопрос:

Варианты ответов

1 [0]

1

При описании магнитного поля используется величина…

1 )  напряженности электрического поля Е

2 )  диэлектрической постоянной

3 )  магнитной индукции В

4 )  электрического смещения D

2 [2]

1

При описании магнитного поля используется величина…

1 )  магнитного потока Ф

2 )  напряженности электрического поля Е

3 )  диэлектрической постоянной

4 )  электрического смещения D

3 [3]

1

Величиной, имеющей размерность Вб, является…

1 )  напряженность магнитного поля Н

2 )  напряженность электрического поля Е

3 )  магнитный поток Ф

4 )  магнитная индукция В

4 [7]

1

Величиной, имеющей размерность Гн/м, является…

1 )  напряженность магнитного поля Н

2 )  абсолютная  магнитная проницаемость .

3 )  магнитная индукция В

4 )  магнитный поток Ф

5 [9]

1

Фундаментальные уравнения, описывающие электромагнитное поле, это –…

1 )  уравнения закона Джоуля-Ленца

2 )  уравнения Максвелла

3 )  уравнения, составленные по законам Кирхгофа

4 )  уравнения закона Ома

6 [10]

1

Напряжённость магнитного поля связана с индукцией магнитного поля соотношением…

1 )

2 )

3 )

4 )

° [orig]

Кол-во верных ответов:

Вопрос:

Варианты ответов

1 [0]

1

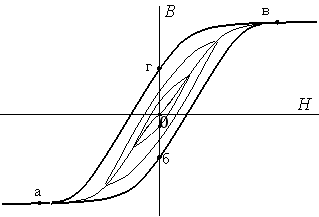

Зависимость магнитной индукции B от напряженности магнитного поля H, описываемая замкнутой кривой а-б-в-г-а, называется…

1 )  частной петлей  гистерезиса

2 )  кривой первоначального намагничивания

3 )  основной кривой намагничивания

4 )  предельной петлей  гистерезиса

2 [2]

1

В ферромагнитных веществах магнитная индукция B и напряженность магнитного поля H связаны соотношением…

1 )

2 )

3 )

4 )

3 [3]

1

Основной кривой намагничивания ферромагнитных материалов называется…

1 )  частная петля гистерезиса зависимости B (H)

2 )  кривая магнитной проницаемости

3 )  геометрическое место вершин симметричных частных петель гистерезиса и предельной гистерезисной петли

4 )  предельная петля гистерезиса зависимости B (H)

4 [7]

1

Отрезок а-б основной кривой намагничивания B(H) соответствует…

1 )  участку интенсивного намагничивания ферромагнетика

2 )  участку насыщения ферромагнетика

3 )  размагниченному состоянию ферромагнетика

4 )  участку начального намагничивания ферромагнетика

Отрезок в-г основной кривой намагничивания B(H) соответствуют…

5 [9]

1

Приведенная магнитная цепь классифицируется как…

1 )  неразветвленная неоднородная

2 )  разветвленная однородная

3 )  разветвленная неоднородная

4 )  неразветвленная однородная

6 [10]

1

Законом Ома для магнитной цепи называют уравнение…

1 )

2 )

3 )

4 )

Напряжённость магнитного поля связана с индукцией магнитного поля соотношением…

N° [orig]

Кол-во верных ответов:

Вопрос:

Варианты ответов

1 [0]

1

Если при неизменном токе I, площади поперечного сечения S и длине l магнитопровода уменьшить число витков w, то магнитный поток Ф…

1 )   не изменится

2 )  не хватает данных

3 )  уменьшится

4 )  увеличится

2 [4]

1

Если при неизменном токе I, числе витков  w и площади S поперечного сечения увеличить длину l магнитопровода (сердечник не насыщен), то магнитный поток Ф…

1 )  увеличится

2 )  не изменится

3 )  уменьшится

4 )  не хватает данных

3 [5]

1

Если при неизменном токе I, числе витков  w и площади S поперечного сечения уменьшить длину l магнитопровода (сердечник не насыщен) , то магнитный поток Ф…

1 )  не хватает данных

2 )  увеличится

3 )  уменьшится

4 )  не изменится

4 [7]

1

Если при неизменном токе I, числе витков  w, площади S поперечного сечения и длине l магнитопровода (сердечник не насыщен), уменьшить воздушный зазор , то магнитный поток Ф…

1 )  не изменится

2 )  не хватает данных

3 )  увеличится

4 )  уменьшится

5 [8]

1

Если при неизменном токе I, числе витков  w, площади S поперечного сечения и длине l магнитопровода (сердечник не насыщен), увеличить воздушный зазор , то магнитный поток Ф…

1 )  увеличится

2 )  не хватает данных

3 )  не изменится

4 )  уменьшится

Если напряжение, приложенное к катушке с ферромагнитным сердечником , число витков в катушки равно w, то, пренебрегая рассеянием и активным сопротивлением катушки, можно принять, что амплитуда магнитного потока в сердечнике равна…

6 [10]

1

Соотношение между воздушными зазорами для трех магнитных характеристик Ф = f (Iw) магнитной цепи…

1 )  =

2 )  ==

3 )  ;

4 )  

° [orig]

Кол-во верных ответов:

Вопрос:

Варианты ответов

1 [0]

1

Если к катушке с ферромагнитным сердечником приложено синусоидальное напряжение u =sin t, то, пренебрегая рассеянием и активным сопротивлением катушки, можно принять …

1 )  ≈ R;

2 )

3 )  U  ≈ E

4 )

2 [4]

1

Если при неизменной амплитуде увеличить частоту синусоидального напряжения, питающего катушку со стальным сердечником, то потери мощности в магнитопроводе…

1 )  увеличатся

2 )  не изменятся

3 )  не хватает данных

4 )  уменьшатся

3 [5]

1

Если потери мощности в активном сопротивлении провода катушки со стальным сердечником = 2 Вт, потери мощности на гистерезис=12 Вт,  на вихревые токи =20 Вт, то показание ваттметра составляет …

1 )  22 Вт

2 )  14 Вт

3 )  32 Вт

4 )  34 Вт

4 [6]

1

Если «а» – статическая, а «в»  - динамическая петли гистерезиса, то суммарные потери на гистерезис и вихревые токи за один цикл перемагничивания представляет площадь…

1 )  1

2 )  2  - 1

3 )  1 + 2

4 )  2

5 [7]

1

Если площадь 1 – потери на гистерезис за один цикл перемагничивания, а площади 2 – потери на вихревые токи за один цикл перемагничивания, то замкнутая кривая «в» представляет…

1 )  основную кривую намагничивания

2 )  динамическую петлю гистерезиса

3 )  статическую петлю гистерезиса

4 )  кривую первоначального намагничивания

6 [9]

1

На эквивалентной последовательной схеме замещения катушки с ферромагнитным сердечником потери в магнитопроводе учитывает элемент…

1 )  R

2 )

3 )

4 )
