Министерство образования и науки российской федерации
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ
ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
«ТЮМЕНСКИЙ ГОСУДАРСТВЕННЫЙ НЕФТЕГАЗОВЫЙ УНИВЕРСИТЕТ»
ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ
Методические указания для прохождения учебной практики
по специальности «Переработка нефти и газа»
студента 2 курса группы ПНГт-12
Вводное занятие.
Правила оформления дневника учета выполненных работ в период учебной практики, отчета по результатам прохождения учебной практики.
Техника безопасности.
Техника безопасности при работе в лаборатории органической химии.
Тема «Лабораторная посуда»
|
|
Штатив |
|
|
Круглодонная колбаиспользуется при проведении различных синтезов, требующих применения термометра, холодильника, мешалки, воронки и т.д. |
|
|
Холодильники- служат для охлаждения и конденсации паров жидкостей

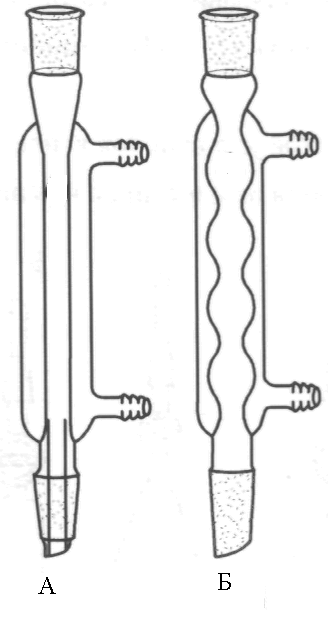

А-Холодильник Либиха Б-Шариковый холодильник |
|
|

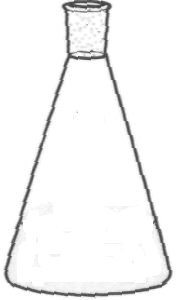

Конические колбы в основном применяют для сбора фильтрата, нагрева жидкости.
|
|
|
Колбы – приемники-одногорлые грушевидные, имеющие шлифы, обычно выполнены из термостойкого стекла и предназначены для нагрева растворов, а также использования в качестве приемников при перегонке.
|
|
|
Насадка Вюрца -элемент конструкции для дистилляционной перегонки жидкостей и синтеза химических веществ. Соединительный элемент между колбой источником и холодильником — прямого типа . |
|
|
Ало́нж(фр.allonge— удлинитель, надставка) — конструктивный элемент химических приборов. Применяется в основном при перегонке для соединения холодильника с приёмником и при других работах. |
|
|
Дефлегматор- аппарат, используемый в пром-сти и в лабораторной практике для частичной или полной конденсации паров жидкостей, разделяемых перегонкой или ректификацией. |
|
|

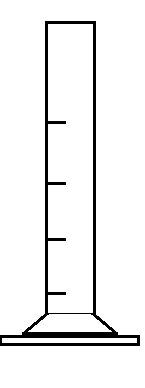

Мерный цилиндрдля отбора нужных объемов жидких реагентов |
|
|
Для переливания жидкостей и фильтрования при атмосферном давлении применяются конические химические воронки. |
|
|

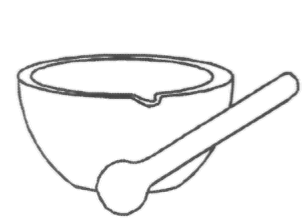

Фарфоровые: ступка и пестик |
|
|

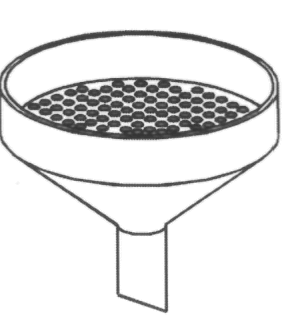

Фарфоровая воронка Бюхнера
|
|
|

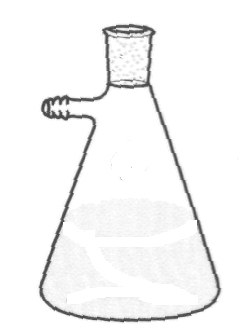

Конические колбы с отводом (колбы Бунзена) выполнены из толстого стекла и предназначены для фильтрования под уменьшенным давлением |
|
|

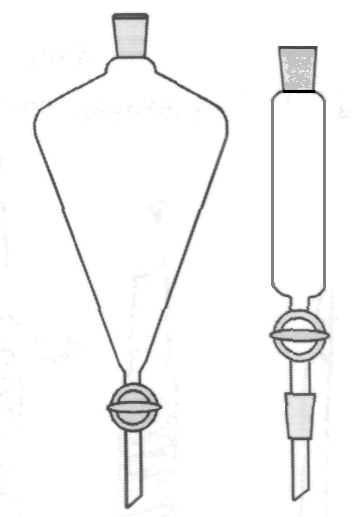

Делительные воронкииспользуются для фильтрования, разделения жидкостей и других целей. |
Тема «Основные установки, используемые в лабораторной практике органической химии»

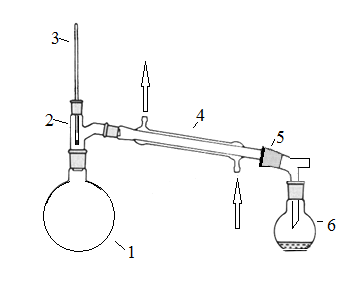

# Установка для простой перегонки.
?Назначение. Составные части. Использование прямого холодильника в качестве нисходящего. Принцип работы. «Голова» и «хвост» установки.
# Установка для фракционной перегонки двух жидкостей.
?Основное отличие данной установки от установки для простой перегонки.
Назначение дефлегматора, влияние его высоты на разделение двух жидкостей

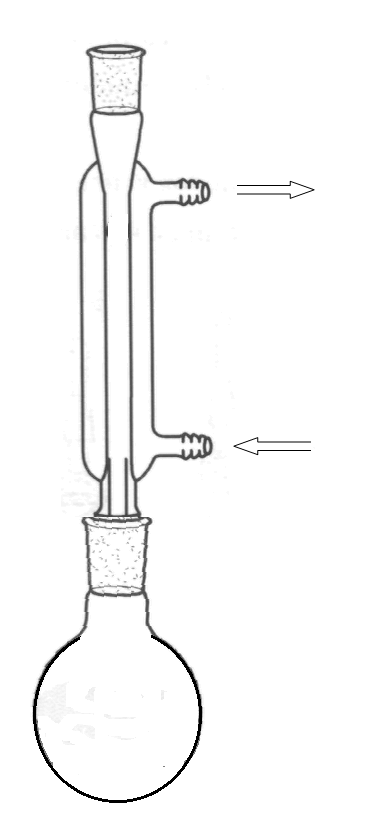

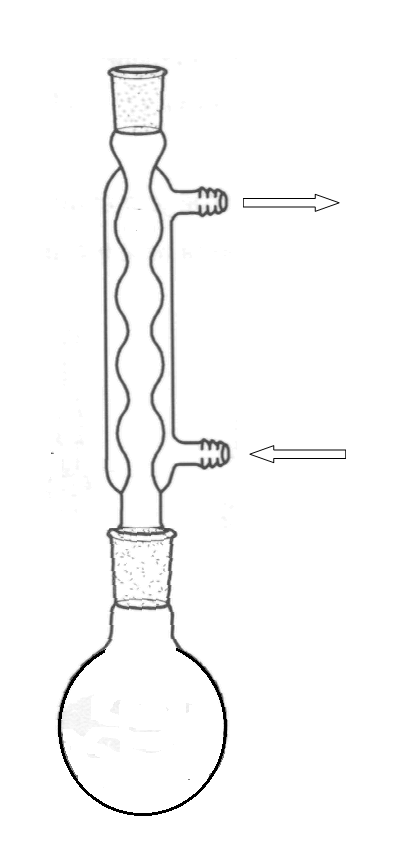

# Установка для кипячения.Использование прямого холодильника в качестве обратного.
|
|
|
|
|
Шариковый холодильникобычно используется какобратный, так как шаровидные расширения внутренней трубки заметно повышают его эффективность по сравнению с холодильником Либиха.
|

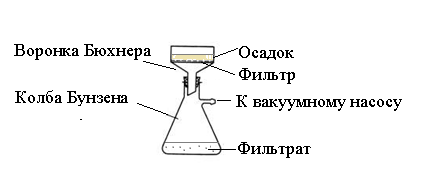

# Установка для фильтрования под вакуумом (нутч-фильтр)

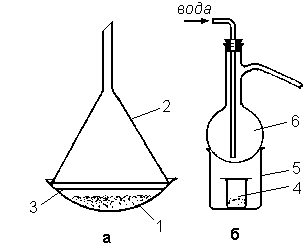

#Установка для возгонки.
