ИТФ Инженерная графика I |
|
DESCRIPTION |
|
|
M1E1T90 |
Проекции точки |
|
V1 |
Укажите, какая точка расположена ближе к плоскости П1? |
|
|
А( 15,20,15) |
|
|
В(15,20,30) |
|
|
С(15,20,35) |
|
|
Д(15,20,40) |
|
V2 |
Укажите, какая точка расположена ближе к плоскости П2? |
|
|
А(15,20,15) |
|
|
В(20,30,40) |
|
|
С(25,15,30) |
|
|
Д(30,10,15) |
|
V3 |
Укажите, какая точка расположена ближе к плоскости П3? |
|
|
А(20,15,30) |
|
|
В(10,20,10) |
|
|
С(25,15,30) |
|
|
Д(30,10,15) |
|
V4 |
Укажите, какая точка расположена дальше от плоскости П1? |
|
|
А(20,15,10) |
|
|
В(20,20,40) |
|
|
С(20,10,20) |
|
|
Д(10,20,30) |
|
V5 |
Укажите, какая точка расположена дальше от плоскости П2? |
|
|
А(20,15,10) |
|
|
В(20,20,40) |
|
|
С(20,40,20) |
|
|
Д(10,20,30) |
|
V6 |
Укажите, какая точка расположена ближе к плоскости П3? |
|
|
А(40,20,10) |
|
|
В(25,20,40) |
|
|
С(20,40,20) |
|
|
Д(30,10,30) |
|
V7 |
Укажите, какая точка равно удалена от плоскостей проекций П1 и П2 Рис.7 |
|
|
Рис.7-1 |
|
|
Рис.7-2 |
|
|
Рис.7-3 |
|
|
Рис.7-4 |
|
V8 |
Укажите, какая точка равно удалена от плоскостей проекций П1 и П3 Рис.8
|
|
|
Рис.8-1 |
|
|
Рис.8-2 |
|
|
Рис.8-3 |
|
|
Рис.8-4 |
|
V9 |
Укажите, какая точка равно удалена от плоскостей проекций П2 и П3 Рис.9 |
|
|
Рис.9-1 |
|
|
Рис.9-2 |
|
|
Рис.9-3 |
|
|
Рис.9-4 |
|
V10 |
Укажите, какая точка равно удалена от плоскостей проекций П1,П2,П3 Рис.10 |
|
|
Рис.10-1 |
|
|
Рис.10-2 |
|
|
Рис.10-3 |
|
|
Рис.10-4 |
|
V11 |

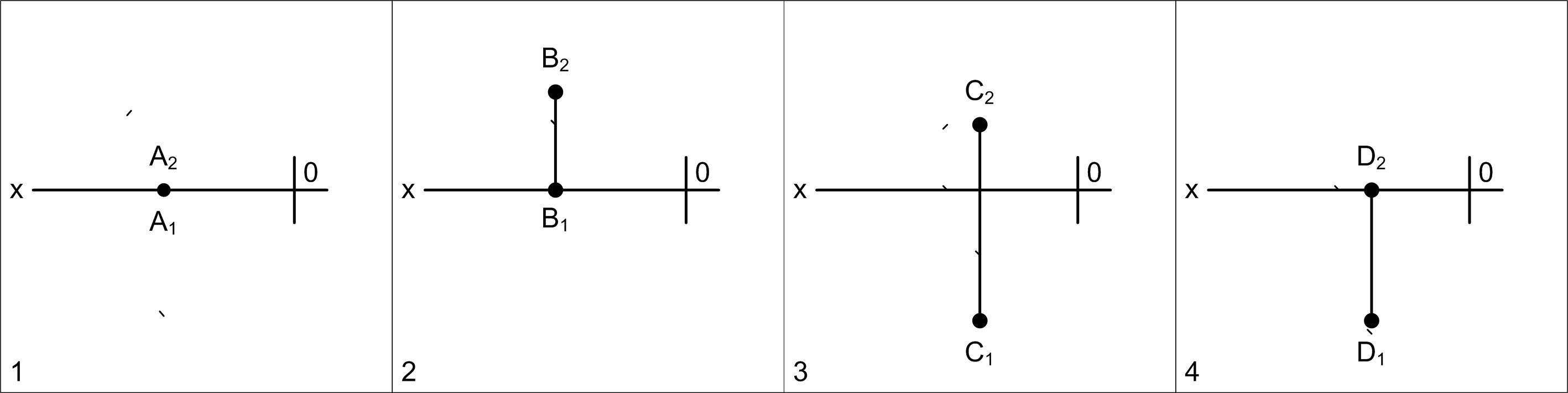

Укажите, какая точка расположена на оси Х Рис.11 |
|
|
Рис.11-1 |
|
|
Рис.11-2 |
|
|
Рис.11-3 |
|
|
Рис.11-4 |
|
V12 |

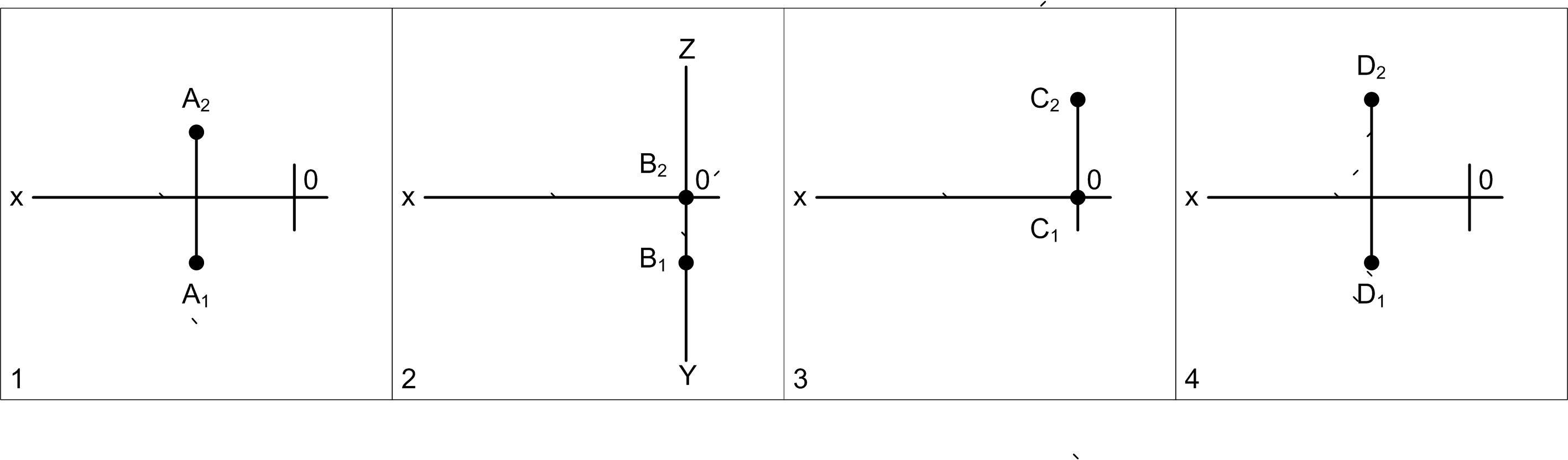

Укажите, какая точка расположена на оси Y Рис.12 |
|
|
Рис.12-1 |
|
|
Рис.12-2 |
|
|
Рис.12-3 |
|
|
Рис.12-4 |
|
|
|
|
V13 |
Укажите, какая точка расположена на оси Z Рис.13 |
|
|
Рис.13-1 |
|
|
Рис.13-2 |
|
|
Рис.13-3 |
|
|
Рис.13-4 |
|
V14 |
Укажите, какая из точек расположена в 1 четверти пространства Рис.14 |
|
|
Рис.14-1 |
|
|
Рис.14-2 |
|
|
Рис.14-3 |
|
|
Рис.14-4 |
|
V15 |
Укажите, какая из точек расположена в плоскости П1 Рис.15 |
|
|
Рис.15-1 |
|
|
Рис.15-2 |
|
|
Рис.15-3 |
|
|
Рис.15-4 |
|
V16 |
Укажите, какая из точек расположена в плоскости П2 Рис.16 |
|
|
Рис.16-1 |
|
|
Рис.16-2 |
|
|
Рис.16-3 |
|
|
Рис.16-4 |
|
V17 |
Укажите, какая из точек расположена в плоскости П3 Рис.17 |
|
|
Рис.17-1 |
|
|
Рис.17-2 |
|
|
Рис.17-3 |
|
|
Рис.17-4 |
|
V18 |
Укажите, какие координаты определяют точку, лежащую в плоскости П3? |
|
|
X и Y |
|
|
Y и Z |
|
|
X и Z |
|
|
X, Y, Z |
|
|
дополнительные |
|
V19 |
Укажите, какие координаты определяют точку, лежащую в плоскости П2? |
|
|
X и Y |
|
|
Y и Z |
|
|
X и Z |
|
|
X, Y, Z |
|
|
Дополнительные |
|
V20 |
Точка, имеющая координаты D (20,0,15) находится : |
|
|
На оси X |
|
|
На плоскости П1 |
|
|
На плоскости П2 |
|
|
На плоскости П3 |
|
|
В пространстве |
|
V21 |
Точка, имеющая координаты D (15,10,0) находится : |
|
|
На оси X |
|
|
На плоскости П1 |
|
|
На плоскости П2 |
|
|
На плоскости П3 |
|
|
В пространстве |
|
V22 |
Какая из точек находится в пространстве, если известны координаты: |
|
|
(17,0,24) |
|
|
(26,12,0) |
|
|
(13,12,9) |
|
|
(0,0,0) |
|
|
(5,0,0) |
|
V23 |
Какая из точек находится в плоскости П1, если известны координаты: |
|
|
(17,0,24) |
|
|
(26,12,0) |
|
|
(13,12,9) |
|
|
(0,0,0) |
|
|
(5,0,0) |
|
V24 |
Точка, имеющая координаты D (0,20,15) находится : |
|
|
На оси X |
|
|
На плоскости П1 |
|
|
На плоскости П2 |
|
|
На плоскости П3 |
|
|
В пространстве |
|
V25 |
Точка, имеющая координаты D (10,20,15) находится : |
|
|
На оси X |
|
|
На плоскости П1 |
|
|
На плоскости П2 |
|
|
На плоскости П3 |
|
|
В пространстве |
|
V26 |
Какая из точек находится в плоскости П2, если известны координаты: |
|
|
(17,0,24) |
|
|
(26,12,0) |
|
|
(13,12,9) |
|
|
(0,0,0) |
|
|
(5,0,0) |
|
V27 |
Какая из точек находится в плоскости П3, если известны координаты: |
|
|
(17,0,24) |
|
|
(26,12,0) |
|
|
(13,12,9) |
|
|
(0,20,10) |
|
|
(5,0,0) |
|
V28 |

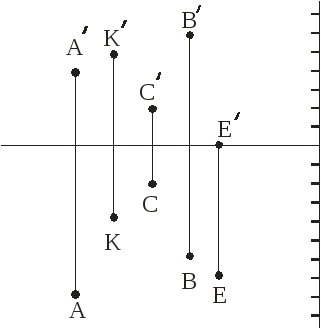

Какая точка находится на большей высоте?
|
|
|
«А» |
|
|
«В» |
|
|
«С» |
|
|
«К» |
|
|
«Е» |
|
29 |
Какая точка находится ближе к «П2» плоскости проекций?
|
|
|
«А» |
|
|
«В» |
|
|
«С» |
|
|
«К» |
|
|
«Е» |
|
V30 |
Какая точка наиболее удалена от «П2» плоскости проекций?
|
|
|
«А» |
|
|
«В» |
|
|
«С» |
|
|
«К» |
|
|
«Е» |
|
V31 |
Какая точка расположена на одной из плоскостей проекций?
|
|
|
«А» |
|
|
«В» |
|
|
«С» |
|
|
«К» |
|
|
«Е» |
|
V32 |
Какая точка находится на одинаковом расстоянии от «П1» и «П3» плоскости проекций?
|
|
|
«А» |
|
|
«В» |
|
|
«С» |
|
|
«К» |
|
|
«Е» |
|
V33 |
Какая точка находится на одинаковом расстоянии от «П1» и «П2» плоскости проекций?
|
|
|
«А» |
|
|
«В» |
|
|
«С» и «В» |
|
|
«К» |
|
|
«Е» |
|
V34 |
Какая точка наиболее удалена от «П1» плоскости проекций?
|
|
|
«А» |
|
|
«В» |
|
|
«С» |
|
|
«К» |
|
|
«Е» |
|
V35 |
Какая точка находится на наименьшей высоте?
|
|
|
«А» |
|
|
«В» |
|
|
«С» |
|
|
«К» |
|
|
«Е» |
|
V36 |
Какая точка находится ближе к «П3» плоскости проекций?
|
|
|
«А» |
|
|
«В» |
|
|
«С» |
|
|
«К» |
|
|
«Е» |
|
M2E1T90 |
Проекция прямых |
|
V1 |
Укажите, какие координаты определяют точку, лежащую в плоскости П1? |
|
|
X и Y |
|
|
Y и Z |
|
|
X и Z |
|
|
X, Y, Z |
|
|
Дополнительные |
|
V2 |

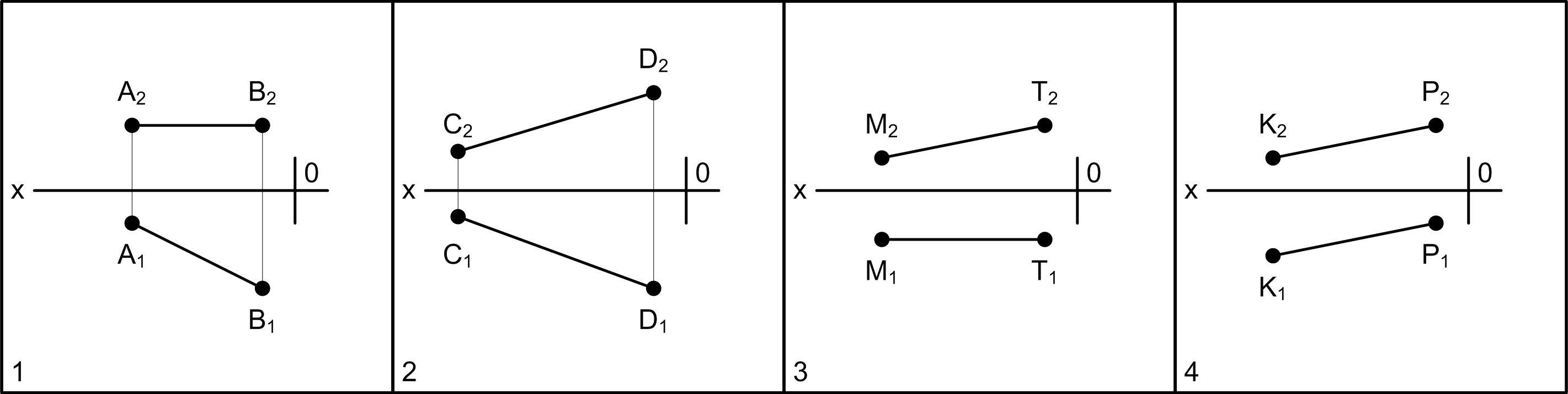

Укажите, который из отрезков параллелен плоскости проекций П1 Рис.18 |
|
|
Рис.18-1 |
|
|
Рис18-2 |
|
|
Рис.18-3 |
|
|
Рис.18-4 |
|
V3 |
Укажите, который из отрезков параллелен плоскости проекций П2 Рис.19 |
|
|
Рис.19-1 |
|
|
Рис.19-2 |
|
|
Рис.19-3 |
|
|
Рис.19-4 |
|
V4 |
Укажите, на каком чертеже отрезок прямой не проецируется в натуральную величину Рис.20 |
|
|
Рис.20-1 |
|
|
Рис.20-2 |
|
|
Рис.20-3 |
|
|
Рис.20-4 |
|
V5 |

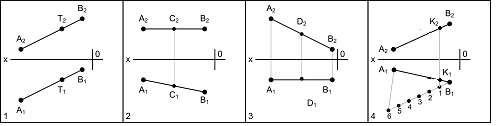

Укажите, на каком чертеже точка К не лежит на отрезке прямой Рис.21 |
|
|
Нет ответа |
|
|
Рис.21-1 |
|
|
Рис.21-2 |
|
|
Рис.21-3 |
|
|
Рис.21-4 |
|
V6 |
Укажите, у какого из отрезков угол наклона к плоскости проекций П1 проецируется в натуральную величину Рис.22 |
|
|
Нет ответа |
|
|
Рис.22-1 |
|
|
Рис.22-2 |
|
|
Рис.22-3 |
|
|
Рис.22-4 |
|
V7 |
Укажите, у какого из отрезков угол наклона к плоскости проекций П2 проецируется в натуральную величину Рис.23 |
|
|
Рис.23-1 |
|
|
Рис.23-2 |
|
|
Рис.23-3 |
|
|
Рис.23-4 |
|
V8 |
Укажите, который из отрезков является прямой общего положения Рис.24 |
|
|
Рис.24-1 |
|
|
Рис.24-2 |
|
|
Рис.24-3 |
|
|
Рис.24-4 |
|
V9 |
Укажите, на каком чертеже отрезок прямой является прямой частного положения Рис.25 |
|
|
Рис.25-1 |
|
|
Рис.25-2 |
|
|
Рис.25-3 |
|
|
Рис.25-4 |
|
V10 |
Укажите, на каком чертеже отрезок прямой расположен на плоскости проекций П1 Рис.26 |
|
|
Нет ответа |
|
|
Рис.26-1 |
|
|
Рис.26-2 |
|
|
Рис.26-3 |
|
|
Рис.26-4 |
|
V11 |
Укажите, на каком чертеже отрезок прямой расположен на плоскости проекций П2 Рис.27 |
|
|
Нет ответа |
|
|
Рис.27-1 |
|
|
Рис.27-2 |
|
|
Рис.27-3 |
|
|
Рис.27-4 |
|
V12 |
Укажите, на каком чертеже точка К не лежит на заданном отрезке прямой Рис.28 |
|
|
Нет ответа |
|
|
Рис.28-1 |
|
|
Рис.28-2 |
|
|
Рис.28-3 |
|
|
Рис.28-4 |
|
V13 |
Укажите, отрезок горизонтально-проецирующей прямой Рис.29 |
|
|
Рис.29-1 |
|
|
Рис.29-2 |
|
|
Рис.29-3 |
|
|
Рис.29-4 |
|
V14 |
Укажите отрезок фронтально-проецирующей прямой Рис.30 |
|
|
Рис.30-1 |
|
|
Рис.30-2 |
|
|
Рис.30-3 |
|
|
Рис.30-4 |
|
V15 |
Фронтальной прямой называется прямая параллельная плоскости проекций |
|
|
Нет ответа |
|
|
Любой |
|
|
Горизонтальной |
|
|
Фронтальной |
|
|
Профильной |
|
V16 |
Горизонтальной прямой называется прямая параллельная плоскости проекций |
|
|
Горизонтальной |
|
|
Фронтальной |
|
|
Профильной |
|
|
Дополнительной |
|
V17 |
Профильной прямой называется прямая параллельная плоскости проекций |
|
|
Нет ответа |
|
|
Дополнительной |
|
|
Горизонтальной |
|
|
Фронтальной |
|
|
Профильной |
|
V18 |
Укажите, какой точкой отрезок АВ делится в отношении 3:2, считая от точки А Рис.31 |
|
|
Нет ответа |
|
|
Рис.31-1 |
|
|
Рис.31-2 |
|
|
Рис.31-3 |
|
|
Рис.31-4 |
|
V19 |
Укажите, какой точкой отрезок АВ делится в отношении1:4, считая от точки В Рис.32 |
|
|
Нет ответа |
|
|
Рис.32-1 |
|
|
Рис.32-2 |
|
|
Рис.32-3 |
|
|
Рис.32-4 |
|
V20 |
Укажите, какой точкой отрезок АВ делится в отношении 2:3, считая от точки А Рис.33
|
|
|
Рис.33-1 |
|
|
Рис.33-2 |
|
|
Рис.33-3 |
|
|
Рис.33-4 |
|
V21 |
Укажите, какой точкой отрезок АВ делится в отношении 2:3, считая от точки В Рис.34:
|
|
|
Нет ответа |
|
|
Рис.34-1 |
|
|
Рис.34-2 |
|
|
Рис.34-3 |
|
|
Рис.34-4 |
|
V22 |
Укажите, какой точкой отрезок АВ делится а отношении 1:5, считая от точки В Рис.
35:
|
|
|
Нет ответа |
|
|
Рисю35-1 |
|
|
Рис.35-2 |
|
|
Рис.35-3 |
|
|
Рис.35-4 |
|
V23 |
Укажите, как называется прямая, параллельная фронтальной плоскости проекций. |
|
|
Горизонтальная |
|
|
Фронтальная |
|
|
Профильная |
|
|
Фронтально проецирующая |
|
|
Общего положения |
|
V24 |
Укажите, как называется прямая, параллельная горизонтальной плоскости проекций. |
|
|
Общего положения |
|
|
Горизонтально проецирующая |
|
|
Горизонтальная |
|
|
Фронтальная |
|
|
Профильная |
|
V25 |
Укажите, как называется прямая, параллельная профильной плоскости проекций. |
|
|
Горизонтальная |
|
|
Фронтальная |
|
|
Профильная |
|
|
Профильно- проецирующая |
|
|
Общего положения |
|
V26 |
Укажите, как называется прямая, перпендикулярная горизонтальной плоскости проекций. |
|
|
Горизонтальная |
|
|
Горизонтально-проецирующая |
|
|
Фронтальная |
|
|
Фронтально проецирующая |
|
|
Общего положения |
|
V27 |
Укажите, как называется прямая, перпендикулярная фронтальной плоскости проекций. |
|
|
Горизонтальная |
|
|
Горизонтально проецирующая |
|
|
Фронтальная |
|
|
Фронтально проецирующая |
|
|
Общего положения |
|
V28 |
Укажите, как называется прямая, перпендикулярная профильной плоскости проекций. |
|
|
Горизонтальная |
|
|
Общего положения |
|
|
Фронтальная |
|
|
Профильная |
|
|
Профильно проецирующая |
|
V29 |
Укажите,
какой плоскости проекций параллелен
отрезок АВ: |
|
|
П1. |
|
|
П2. |
|
|
П3. |
|
|
П4 |
|
|
П5 |
|
V30 |
Укажите, какой
плоскости проекций параллелен отрезок
АВ. |
|
|
П1. |
|
|
П2. |
|
|
П3. |
|
|
П4 |
|
|
П5 |
|
V31 |
Укажите,
какой плоскости проекций параллелен
отрезок АВ.
|
|
|
П1. |
|
|
П2. |
|
|
П3. |
|
|
П4 |
|
|
П5 |
|
V32 |
Укажите,
какой плоскости проекций перпендикулярен
отрезок СD. |
|
|
П1. |
|
|
П2. |
|
|
П3. |
|
|
П4 |
|
|
П5 |
|
V33 |
Укажите, на какой
плоскости проекций расположен отрезок
EF. |
|
|
П1. |
|
|
П2. |
|
|
П3. |
|
|
П4 |
|
|
П5 |
|
V34 |
Укажите, какой плоскости проекций перпендикулярен отрезок АВ.
|
|
|
П1 |
|
|
П2. |
|
|
П3. |
|
|
П4 |
|
|
П5 |
|
V35 |
Укажите, какой
плоскости проекций перпендикулярен
отрезок СД.
|
|
|
П1 |
|
|
П2. |
|
|
П3. |
|
|
П4 |
|
|
П5 |
|
V36 |
Укажите, на какой плоскости проекций расположен отрезок MN.
|
|
|
П1 |
|
|
П2. |
|
|
П3. |
|
|
П4 |
|
|
П5 |
|
V37 |
Укажите,
на какой плоскости проекций расположен
отрезок EF. |
|
|
П1 |
|
|
П2. |
|
|
П3. |
|
|
П4 |
|
|
П5 |
|
V38 |
Укажите, какой прямой является отрезок АВ
|
|
|
горизонталью. |
|
|
фронталью. |
|
|
профильно – проецирующим |
|
|
общего положения. |
|
|
горизонтально - проецирующим. |
|
V39 |
Укажите, какой прямой является отрезок CD.
|
|
|
горизонтальной. |
|
|
фронтальной |
|
|
профильно – проецирующей |
|
|
общего положения. |
|
|
горизонтально - проецирующей |
|
V40 |
Относительное положение точки К и прямой АВ.
|
|
|
К лежит на оси Х. |
|
|
К принадлежит П2. |
|
|
К принадлежит П1. |
|
|
К принадлежит АВ. |
|
|
К принадлежит П3. |
|
V41 |
Относительное положение точки К и прямой АВ.
|
|
|
К лежит на оси Х. |
|
|
К принадлежит П2. |
|
|
К принадлежит П1. |
|
|
К принадлежит АВ. |
|
|
К принадлежит П3. |
|
V42 |
Относительное положение точки К и прямой ЕF.
|
|
|
К лежит на оси Х. |
|
|
К принадлежит П2. |
|
|
К принадлежит П1. |
|
|
К принадлежит EF. |
|
|
К принадлежит П3. |
|
V43 |
Относительное положение точки К и прямой MN
|
|
|
К лежит на оси Х. |
|
|
К принадлежит П2. |
|
|
К принадлежит П1. |
|
|
К принадлежит EF. |
|
|
К принадлежит П3. |
|
V44 |
На рисунке изображена прямая
|
|
|
один конец отрезка принадлежит «П1» |
|
|
один конец отрезка принадлежит «П2» |
|
|
один конец отрезка принадлежит «П3» |
|
|
горизонтально проецирующая |
|
|
профильно проецирующая |
|
V45 |
На рисунке изображена прямая
|
|
|
фронтальная |
|
|
горизонтальная |
|
|
профильная |
|
|
горизонтально проецирующая |
|
|
профильно проецирующая |
|
V46 |

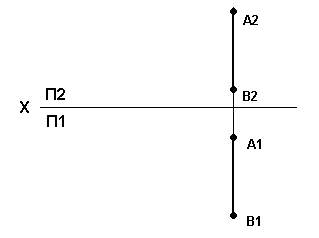

На рисунке изображена прямая
|
|
|
один конец отрезка принадлежит «П2» |
|
|
один конец отрезка принадлежит «П1» |
|
|
один конец отрезка принадлежит «П3» |
|
|
горизонтально -проецирующая |
|
|
профильно -проецирующая |
|
V47 |
На рисунке изображена прямая
|
|
|
горизонтальная |
|
|
профильная |
|
|
общего положения |
|
|
горизонтально проецирующая |
|
|
профильно проецирующая |
|
V48 |
На рисунке точка «С» принадлежит
|
|
|
прямой «А» |
|
|
прямой «В» |
|
|
плоскости «П1» |
|
|
плоскости «П2» |
|
|
плоскости «П3» |
|
V49 |
На рисунке изображена прямая
|
|
|
фронтально-проецирующая |
|
|
горизонтальная |
|
|
профильная |
|
|
горизонтально -проецирующая |
|
|
профильно -проецирующая |
|
V50 |
На рисунке изображена прямая
|
|
|
один конец отрезка принадлежит «П1» |
|
|
один конец отрезка принадлежит «П2» |
|
|
один конец отрезка принадлежит «П3» |
|
|
профильно-проецирующая |
|
|
фронтально проецирующая |
|
M3E1T90 |
Плоскости |
|
V1 |
Укажите, какой плоскости проекций перпендикулярна плоскость треугольника АВС? Рис.39
|
|
|
Горизонтальной |
|
|
Фронтальной |
|
|
Профильной |
|
|
Дополнительной |
|
V2 |
Укажите, какой плоскости проекций перпендикулярна плоскость треугольника АВС? Рис.40
|
|
|
Горизонтальной |
|
|
Фронтальной |
|
|
Профильной |
|
|
Дополнительной |
|
V3 |
Укажите, как называется плоскость треугольника АВС? Рис.41
|
|
|
Горизонтальная |
|
|
Фронтальная |
|
|
Профильная |
|
|
Плоскость общего положения |
|
V4 |
Укажите, какой плоскости проекций параллельна плоскость треугольника АВС? Рис.42
|
|
|
Горизонтальной |
|
|
Фронтальной |
|
|
Профильной |
|
|
Дополнительной |
|
V5 |
Укажите, какой плоскости проекций параллельна плоскость треугольника АВС? Рис.43
|
|
|
Горизонтальной |
|
|
Фронтальной |
|
|
Профильной |
|
|
Дополнительной |
|
V6 |
Укажите, сколько сторон треугольника АВС являются особыми линиями плоскости? Рис.44
|
|
|
1 сторона |
|
|
2 стороны |
|
|
3 стороны |
|
|
Ни одной стороны |
|
V7 |
Укажите, сколько сторон треугольника АВС являются особыми линиями плоскости? Рис.45
|
|
|
1 сторона |
|
|
2 стороны |
|
|
3 стороны |
|
|
Ни одной стороны |
|
V8 |
Укажите, как называется прямая АК, лежащая в плоскости треугольника АВС? Рис.46
|
|
|
Фронталь |
|
|
Горизонталь |
|
|
Профильная |
|
|
Прямая общего положения |
|
V9 |
Укажите, как называется прямая СК лежащая в плоскости треугольника АВС? Рис.47
|
|
|
Фронталь |
|
|
Горизонталь |
|
|
Профильная прямая |
|
|
Прямая общего положения |
|
V10 |
Укажите , как называется точка А, лежащая в плоскости? Рис.48
|
|
|
Точка плоскости |
|
|
Точка прямой |
|
|
Точка пересечения |
|
|
Общая точка |
|
V11 |
Укажите , правильно показана видимость при пересечении Прямой и плоскости? Рис.48
|
|
|
Правильно |
|
|
Не правильно |
|
|
Затрудняюсь ответить |
|
|
Не знаю |
|
V12 |
Укажите,как называется плоскость параллелограмма АВСД? Рис.49
|
|
|
Фронтальной |
|
|
Горизонтальной |
|
|
Профильной |
|
|
Общего положения |
|
V13 |
Укажите , как называется плоскость параллелограма АВСД? Рис.50
|
|
|
Фронтальная |
|
|
Горизонтальная |
|
|
Профильная |
|
|
Общего положения |
|
V14 |
Укажите , как называется плоскость круга? Рис.53
|
|
|
Горизонтальной |
|
|
Фронтальной |
|
|
Профильной |
|
|
Общего положения |
|
V15 |
Укажите, как называется плоскость круга? Рис.53а
|
|
|
Горизонтальной |
|
|
Фронтальной |
|
|
Профильной |
|
|
Дополнительной
|
|
M4E1T90 |
Пересечение прямой с плоскостью. Пересечение плоскостей |
|
V1 |
Укажите, правильно ли показана видимость при пересечении прямой и плоскости треугольника ВСД? Рис.48
|
|
|
Правильно |
|
|
Не правильно |
|
|
Не знаю |
|
|
Затрудняюсь ответить |
|
V2 |

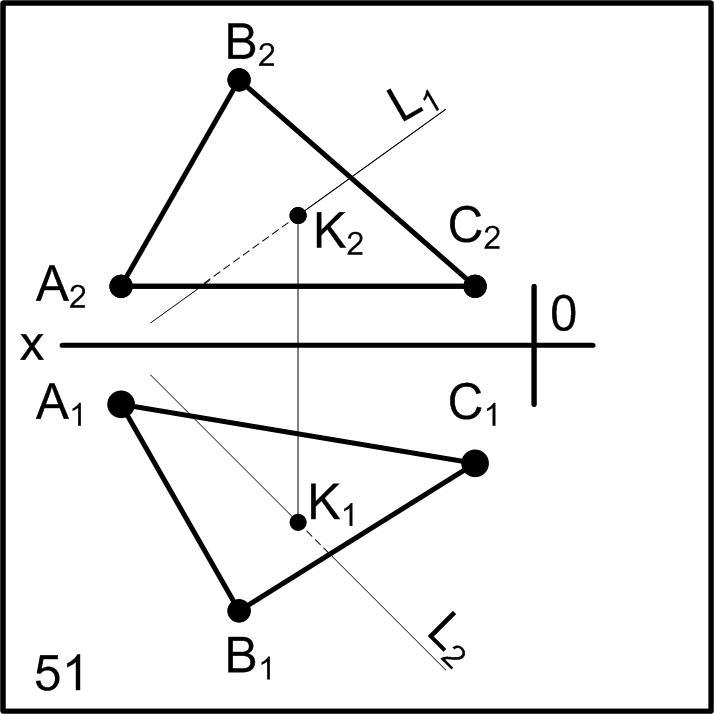

Укажите, правильно ли показана видимость при пересечении прямой и Плоскости треугольника АВС? Рис.51
|
|
|
Не правильно |
|
|
Правильно |
|
|
Не знаю |
|
|
Затрудняюсь ответить |
|
V3 |
Укажите, правильно ли определена видимость при пересечении плоскостей? Рис.52
|
|
|
Не правильно |
|
|
Правильно |
|
|
Не знаю |
|
|
Затрудняюсь ответить |
|
V4 |
Укажите, пересекается ли отрезок АВ с плоскостью треугольника СДК? Рис.54
|
|
|
Пересекается |
|
|
Не пересекается |
|
|
Не знаю |
|
|
Затрудняюсь ответить |
|
V5 |
Укажите положение отрезка АВ относительно плоскости треугольника СДМ? Рис.55
|
|
|
Параллелен |
|
|
Перпендикулярен |
|
|
Пересекаются |
|
|
Не знаю |
|
V6 |
Укажите положение отрезка АВ относительно плоскости треугольника СДМ? Рис.56
|
|
|
Параллелен |
|
|
Перпендикулярен |
|
|
Пересекает |
|
|
Не знаю |
|
V7 |

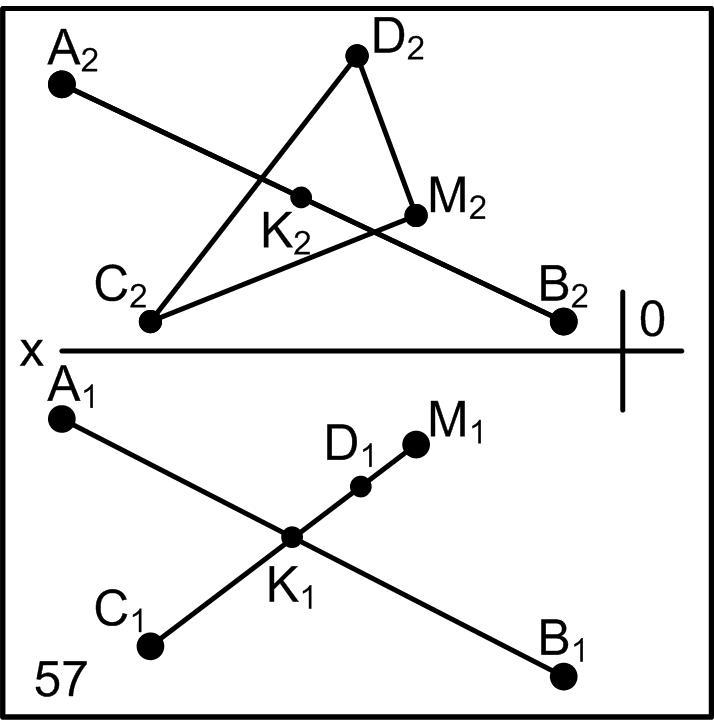

Укажите точку пересечения отрезка АВ с плоскостью треугольникаСДМ? Рис.57
|
|
|
Точка Д |
|
|
Точка К |
|
|
Точка С |
|
|
Точка М |
|
V8 |
Укажите точку пересечения отрезка АВ с плоскостью треугольника СДМ? Рис.58
|
|
|
Точка Д |
|
|
Точка К |
|
|
Точка С |
|
|
Точка М |
|
V9 |
Укажите, правильно ли определена видимость отрезка АВ на фронтальной проекции? Рис.59
|
|
|
Правильно |
|
|
Не правильно |
|
|
Не знаю |
|
|
Затрудняюсь ответить |
|
V10 |
Укажите, правильно ли определена видимость отрезка АВ на горизонтальной проекции? Рис.60
|
|
|
Правильно |
|
|
Не правильно |
|
|
Не знаю |
|
|
Затрудняюсь ответить |
|
V11 |
Укажите, правильно ли определена видимость отрезка АВ на фронтальной проекции? Рис.61
|
|
|
Не правильно |
|
|
Правильно |
|
|
Не знаю |
|
|
Затрудняюсь ответить |
|
V12 |
Укажите, правильно ли определена видимость пересекающихся плоскостей на горизонтальной проекции? Рис.62
|
|
|
Правильно |
|
|
Не правильно |
|
|
Не знаю |
|
|
Затрудняюсь ответить |
|
V13 |
Укажите, пересекает ли отрезок АВ плоскость треугольника ДСМ? Рис.63
|
|
|
Пересекает |
|
|
Не пересекает |
|
|
Параллельна |
|
|
Перпендикулярна |
|
V14 |
Укажите, правильно ли определена видимость на фронтальной проекции? Рис.63
|
|
|
Правильно |
|
|
Не правильно |
|
|
Не знаю |
|
|
Затрудняюсь ответить |
|
V15 |
Укажите правильно ли определена видимость на горизонтальной проекции?
|
|
|
Правильно |
|
|
Не правильно |
|
|
Не знаю |
|
|
Затрудняюсь ответить |
|
V16 |
На рисунке изображена
|
|
|
Точка, не принадлежащая плоскости |
|
|
Горизонталь |
|
|
Плоскость частного положения |
|
|
Прямые, принадлежащие плоскости |
|
|
Горизонтально проецирующая плоскость |
|
V17 |
На рисунке изображена
|
|
|
Фронтально проецирующая плоскость |
|
|
Горизонтальная плоскость |
|
|
Плоскость общего положения |
|
|
Горизонтально – проецирующая плоскоcть |
|
|
Фронтальная плоскость |
|
V18 |
На рисунке изображена
|
|
|
Горизонтальная прямая |
|
|
Фронтальная прямая |
|
|
Горизонтально проецирующая прямая |
|
|
Профильно проецирующая прямая |
|
|
Профильная прямая |
|
V19 |
На рисунке изображена
|
|
|
Фронтальная плоскость |
|
|
Профильная плоскость |
|
|
Плоскость общего положения |
|
|
Горизонтально проецирующая плоскость |
|
|
Горизонтальная плоскость |
|
V20 |
На рисунке точка «С»
|
|
|
принадлежит плоскости Р |
|
|
Точка «С» не принадлежит плоскости Р |
|
|
Точка «С» принадлежит горизонтальной плоскости проекций |
|
|
Точка «С» принадлежит фронтальной плоскости проекций |
|
|
Точка «С» принадлежит профильной плоскости проекций |
|
V21 |
На рисунке
|
|
|
Точка «С» принадлежит прямой А |
|
|
Точка «С» не принадлежит прямой А |
|
|
Точка «С» принадлежит горизонтальной плоскости проекций |
|
|
Точка «С» принадлежит фронтальной плоскости проекций |
|
|
Точка «С» принадлежит профильной плоскости проекций |
|
V22 |
На рисунке
|
|
|
Прямая «В» принадлежит плоскости Р |
|
|
Прямая «В» принадлежит горизонтальной плоскости проекций |
|
|
Прямая «В» принадлежит фронтальной плоскости проекций |
|
|
Прямая «В» принадлежит профильной плоскости проекций |
|
|
Прямая «В» перпендикулярна плоскости «Р» |
|
V23 |

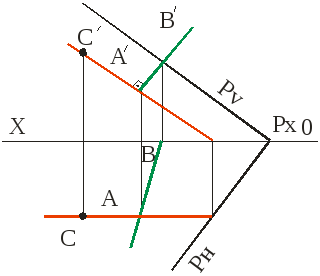

На рисунке
|
|
|
Прямая «В» линия наибольшего ската |
|
|
Прямая «В» принадлежит горизонтальной плоскости проекций |
|
|
Прямая «В» принадлежит фронтальной плоскости проекций |
|
|
Прямая «В» принадлежит профильной плоскости проекций |
|
|
Прямая «В» перпендикулярна плоскости «Р» |
|
V24 |
На рисунке изображена плоскость
|
|
|
Горизонтально - проецирующая |
|
|
Фронтально - проецирующая |
|
|
Горизонтальная |
|
|
Профильно - проецирующая |
|
|
Общего положения |
|
V25 |
На рисунке изображена плоскость
|
|
|
Горизонтально - проецирующая |
|
|
горизонтальная |
|
|
профильная |
|
|
фронтальная |
|
|
общего положения |
|
V26 |
На рисунке изображена плоскость
|
|
|
Горизонтально - проецирующая |
|
|
Фронтально -проецирующая |
|
|
Профильная |
|
|
фронтальная |
|
|
общего положения |
|
V27 |
На рисунке изображен
|
|
|
Фронтально проецирующая прямая |
|
|
Горизонтальный след прямой |
|
|
Фронтальный след прямой |
|
|
Горизонтально проецирующая прямая |
|
|
Профильно проецирующая прямая |
|
V28 |
На рисунке изображено
|
|
|
фронтальная прямая |
|
|
Горизонтальный след прямой |
|
|
Фронтальный след прямой + |
|
|
Профильный след прямой |
|
|
Профильная прямая |
|
V29 |
На рисунке изображено
|
|
|
фронтальная прямая |
|
|
Горизонтальный след прямой |
|
|
Фронтальный след прямой + |
|
|
Профильный след прямой |
|
|
горизонтальная прямая |
|
V30 |
На рисунке точка «С»
|
|
|
принадлежит прямой |
|
|
не принадлежит прямой |
|
|
принадлежит плоскости «Р» |
|
|
принадлежит профильной плоскости проекций |
|
|
принадлежит горизонтальной плоскости проекций |
|
V31 |
На рисунке точка «С»
|
|
|
принадлежит прямой «А» |
|
|
расположена над прямой «А» |
|
|
принадлежит плоскости «Р» |
|
|
принадлежит на плоскости П1 |
|
|
принадлежит на плоскости П2 |
|
V32 |

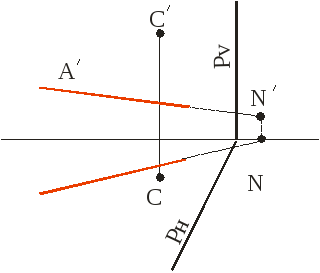

На рисунке точка «N» расположена
|
|
|
на прямой «А» |
|
|
над прямой «А» |
|
|
перед прямой «А» |
|
|
за прямой «А» |
|
|
на плоскости «П2» + |
|
V33 |
На рисунке точка «N» расположена
|
|
|
на прямой «А» |
|
|
на плоскости П3 |
|
|
на плоскости П1 |
|
|
на плоскости «Р» |
|
|
на плоскости «П2» + |
|
V34 |
На рисунке точка «N» принадлежит
|
|
|
горизонтальной плоскости проекций |
|
|
фронтальной плоскости проекций |
|
|
плоскости «Р» |
|
|
профильной плоскости проекций |
|
|
горизонтально проецирующей плоскости |
|
V35 |
На рисунке изображена плоскость
|
|
|
общего положения |
|
|
фронтальная |
|
|
горизонтальная |
|
|
профильная |
|
|
профильно проецирующая |
|
V36 |
На рисунке изображена плоскость
|
|
|
общего положения |
|
|
фронтально проецирующая |
|
|
горизонтально проецирующая |
|
|
профильная |
|
|
профильно проецирующая |
|
V37 |

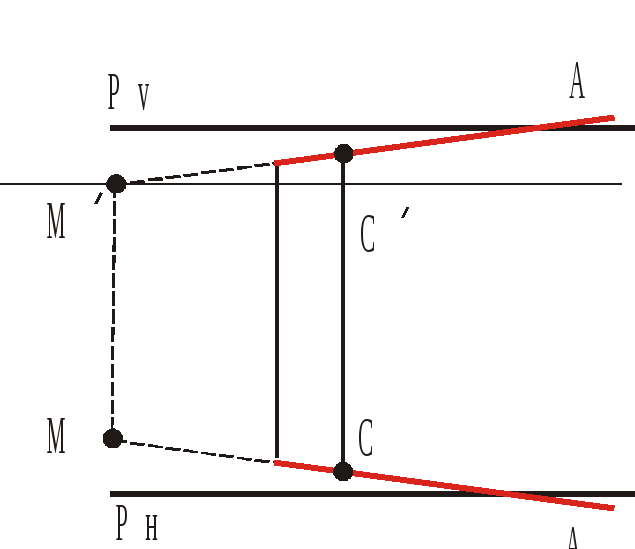

На рисунке точка «М» принадлежит
|
|
|
горизонтальной плоскости проекций |
|
|
фронтальной плоскости проекций |
|
|
профильной плоскости проекций |
|
|
профильно проецирующей плоскости |
|
|
плоскости «Р» |
|
V38 |
На рисунке изображен
|
|
|
Горизонтальный след прямой |
|
|
Фронтальный след прямой |
|
|
профильный след прямой |
|
|
Профильная прямая |
|
|
профильно проецирующая прямая |
|
V39 |
На рисунке изображен
|
|
|
Фронтальный след прямой |
|
|
профильный след прямой |
|
|
точка «С» принадлежащая плоскости «Р» |
|
|
точка «С» принадлежащая горизонтальной плоскости проекций |
|
|
Горизонтальный след прямой |
|
V40 |
На рисунке изображен
|
|
|
Фронтальный след прямой |
|
|
профильный след прямой |
|
|
точка «С» принадлежащая плоскости П2 |
|
|
точка «С» принадлежащая горизонтальной плоскости проекций |
|
|
Точка «С» принадлежащая прямой «А» |
