Лабораторная работа № 3 основные законы регулирования в промышленных сар
3.1 Цель работы
Целью данной лабораторной работы является изучение основных законов автоматического регулирования и их влияние на качество работы САР.
Лабораторная работа предназначена для студентов изучивших теоретические основы электротехники и умеющих работать на персональном компьютере в среде операционных систем Windows.
Для анализа предлагается рассмотреть модели систем автоматического регулирования в среде прикладной программы EWB.
Перед выполнением лабораторной работы необходимо изучить прикладной пакет программ EWB по методическим пособиям один и два.
Модели исследуемых систем автоматического регулирования выполнены на пассивных и активных элементах электрических цепей. Задающее воздействие поступает на вход исследуемого звена с источника постоянного напряжения. Входной и выходной сигналы могут контролироваться с помощью вольтметров, амперметров и осциллографа.
3.2 Краткие теоретические сведения
Под законом регулирования, или, в общем случае, законом управления понимается математическая форма преобразований задающих воздействий, возмущений, воздействий обратных связей, определяющих управляющие воздействия u(t). Иными словами, это функциональная зависимость, в соответствии с которой управляющее устройство (УУ) формирует управляющее воздействиеu(t). Она может быть представлена в следующем виде:
u(t) = F(x, g, f),(1)
где F - некоторая, в общем случае нелинейная, функция от ошибки х, задающего g и возмущающего fвоздействий, от их производных и интегралов по времени. Выражение (1) можно записать в виде
u(t) = F1(x) +F2(g) +F3(f). (2)
Здесь первое слагаемое соответствует регулированию по отклонению (принцип Ползунова-Уатта), второе и третье - регулированию по внешнему воздействию (принцип Понселе).
Мы рассмотрим только линейные законы, когда УУ (регулятор) вырабатывает величину u(t) в функции ошибки в соответствии с линейной формой:
(3)
или в операторной форме
(4)
Для упрощения дальнейшего анализа сделаем следующие предположения о схеме рассматриваемой САP. Допустим, что это замкнутаяCAPи ее функциональная схема соответствует рисунку 1.
Предположим, что обратная связь временно разорвана, в этом случае управляющее воздействие определится следующим выражением:
u(t) = Wрег(p)x(t), (5)
где x(t) – рассогласование на выходе элемента сравнения;
Wрег(p) – передаточная функция цепи регулирования.
Регулируемая величина может быть найдена из выражения:
y(t) = Wo(p)u(t)+ Wf(p)f(t), (6)
где Wo(p) - передаточная функция объекта регулирования (ОР) по регулирующему воздействию;
Wf(p) - передаточная функция ОР по возмущающему воздействию.
Подставляя (5) в (6), получим:
y(t)=W(p)x(t)+Wf(p)f(t), (7)
где W(p)- передаточная функция разомкнутой системы:
W(p)= Wo(p) Wрег(p) (8)
Рассмотрим теперь замкнутую систему, т.е. предположим, что элемент сравнения соединен с ОР. При этом
х (t) = g(t) - y(t). (9)
Решая совместно (7) и (9), получим для регулируемой величины следующее выражение:
(10)
Аналогично для ошибки получим
(11)
При рассмотрении линейных законов (3), (4) дополнительно предположим, что ОР представляет собой звено статического типа. Это означает, что в установившемся состоянии между регулируемой величиной и управляющим воздействием существует пропорциональная зависимость, вытекающая из (6) при равенстве нулю возмущающих воздействий:
yуст =kouуст, где ko = Wо(о)- коэффициент передачи объекта управления. Wо(о) –передаточная функция ОР в установившемся режиме (установившийся режим рассматривается при условии р→0).
Пропорциональное регулирование
Для простейшего безынерционного УУ закон пропорционального регулирования имеет следующий вид:
u(t) = Wрег(p)x(t)= k1x(t). (12)
Передаточная функция Wрег(p) может иметь более сложный вид. например:Wрег(p) =k1(А (р)/В(р)).
Однако существенным здесь является то обстоятельство, что цепь регулирования представляет собой статическое звено и при р→0, Wрег(p) →k1, гдеk1- коэффициент передачи цепи регулирования. Заметим, что условие р→0 соответствует установившемуся режиму, так как приравнивание к нулю оператора дифференцирования означает приравнивание к нулю всех производных.
Передаточная функция разомкнутой системы согласно (8) равна W(p)=Wo(p) Wрег(p)= k1Wo(p)
В установившемся состоянии передаточная функция стремится к величине
К = k1*kо, т.е.. Эта величина называется общим коэффициентом усиления разомкнутой цепи.
Для установившегося состояния замкнутой системы при постоянном задающем воздействии g=gоиз формулы (11) получим следующее соотношение: , где xycт- установившаяся (статическая) ошибка;xf уст=Wf(0)f- установившееся значение ошибки от возмущающих воздействий в ОР.
Поясним в этой связи, что ошибка (рассогласование) системы x(t) обусловлена как погрешностями реальной аппаратуры, так и самим принципом построения УУ (регулятора). При этом меняющаяся в процессе регулирования так называемая динамическая ошибкаx(t) в установившемся режиме может перейти в некоторое постоянное отклонение регулируемой величины отg0=const, называемое статической ошибкой хуст.
Из приведенной выше формулы следует, что пропорциональное регулирование позволяет уменьшить установившиеся ошибки в объекте в 1+К раз. Регулирование получается статическим, так как при любом конечном значении коэффициента усиления цепи установившаяся ошибка будет отличной от нуля.
Интегральное регулирование
При интегральном регулировании осуществляется пропорциональная зависимость между скоростью изменения регулирующего воздействия и ошибкой, т.е. du/dt=k2x(t) .
Иными словами, регулирующее воздействие получается пропорциональным интегралу от ошибки по времени
, или в операторной форме
u(p)=Wрег(p)x(p)=(k2/p)x(p). (13)
Передаточная функция цепи регулирования может иметь и более сложный вид, однако существенным здесь является то, что цепь регулирования представляет собой или имеет в своем составе интегрирующее звено.
Передаточная функция разомкнутой CAPимеет следующий вид :
В установившемся состоянии (р=0) передаточная функция W(p) стремится к ∞. В результате, первая составляющая ошибки (11) приg=constобращается в нуль, вторая составляющая, определяемая наличием возмущающих воздействий, может не обращаться в нуль, так как в установившемся состоянии числитель этой составляющей может также стремиться к ∞. Поэтому должен быть найден предел следующего выражения приf=f0=const:
который может быть как равным нулю, так и отличным от нуля.
Таким образом, при интегральном регулировании получается система, астатическая по отношению к задающему воздействию (астатизм первого порядка). Она может быть при этом как статической, так и астатической по отношению к возмущающим воздействиям (в астатической системе W(0) →∞).
Передаточная функция разомкнутой системы для интегрального регулирования может быть представлена в виде
где Kv[c-1] - коэффициент усиления разомкнутой системы. В физическом смысле Kvпредставляет собой отношение установившейся скорости изменения регулируемой величины к постоянной по величине ошибке х = x0= const в разомкнутой системе: Kv= (dy/dt)уст/x0, если цепь регулирования совместно с ОР представить в виде некоторого усилителя с входной величиной х и выходной величиной у. Коэффициент Kvчасто называют добротностью по скорости системы регулирования.
Регулирование может осуществляться и по двойному интегралу от ошибки времени , или в операторной форме
u(p)=Wрег(p)x(p)=(k3/p2)x(p).
Передаточная функция разомкнутой системы при таком регулировании равна
где Кε[с-2]- коэффициент усиления разомкнутой системы, представляющий собой отношение установившегося ускорения изменения регулируемой величины к постоянной по величине ошибкех = x0 = constв разомкнутой системе:Кε = (d2y/dt2)уст/x0,
Для установившегося значения имеем W(0) →∞приp→0.
Система также будет обладать астатизмом относительно задающего воздействия. Однако это будет уже астатизм второго порядка.
Ошибка, определяемая задающим воздействием в (11), будет равна нулю не только при g = const, но и при изменении задающего воздействия с постоянной скоростьюdg/dt = const.
Аналогичным образом можно получить астатизм третьего и выше порядков, вводя регулирование по третьему и высшим интегралам, т.е. осуществляя регулирование по закону
U(p)=Wрег(p)x(p)=(k3/pr)x(p),
где r- порядок астатизма.
Пропорциональное регулирование можно рассматривать как частный случай астатизма при r= 0.
Повышение порядка астатизма приводит к увеличению установившейся точности системы регулирования, но одновременно делает систему более замедленной в действии, т.е. снижает ее быстродействие, а также снижает запас устойчивости.

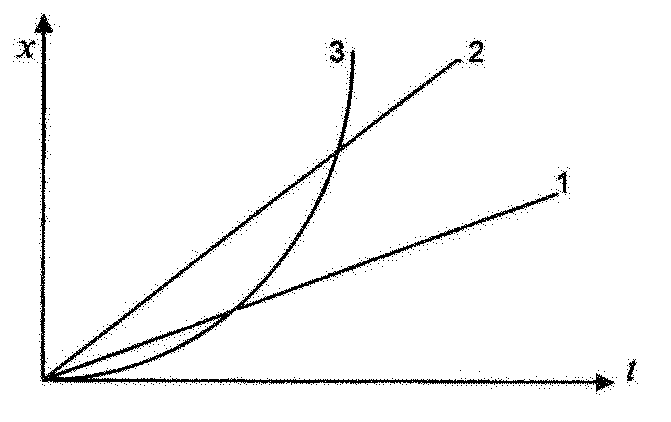

Для иллюстрации появления замедленности действия системы с интегральным регулированием рассмотрим рисунок 2.
Рисунок 2
Предположим, что ошибка CAPначинает возрастать по линейному законух = at(график 1 на рисунке 2). В системе пропорционального регулирования по такому же закону начнет создаваться управляющее воздействиеu=k1x=k1at(график 2 на рисунке 2).
В системе интегрального регулирования управляющее воздействие определится по формуле (график 3 на рисунке 2). В этом случае приt = 0не только управляющее воздействие равно нулю, но равна нулю и его первая производная, что обуславливает медленный ростu(t)в первые моменты времени.
В системе пропорционального регулирования рост u(t) в первые моменты времени происходит более интенсивно, так как наличие ошибки сразу дает появление управляющего воздействия, в то время как в системе интегрального регулирования должно пройти некоторое время пока не «накопится». Если перейти к регулированию по двойному интегралу, то снижение быстродействия станет еще более заметным.
Изодромное регулирование
При изодромном законе регулирования осуществляется регулирование одновременно по пропорциональному и интегральному законам, т.е.
(14)
Здесь W(0) →∞приp→0и регулирование оказывается астатическим относительно задающего воздействия.
Изодромное регулирование может осуществляться при помощи изодромных звеньев. Изодромное регулирование сочетает в себе высокую точность интегрального регулирования (астатизм) с большим быстродействием пропорционального регулирования. В первые моменты времени при появлении ошибки система изодромного регулирования работает как система пропорционального регулирования. Это определяется первым слагаемым в (14). В дальнейшем система начинает работать как система интегрального регулирования, так как с течением времени преобладающее значение начинает приобретать второе слагаемое в законе (14).
Регулирование по производным
При регулировании по первой производной от ошибки реализуется зависимость
, где- символ дифференцирования. Регулирование по производной не имеет самостоятельного значения, так как в установившемся состоянии производная от ошибки равна нулю и регулирование прекращается. Однако оно может играть весьма большую роль в переходных процессах и вообще в динамике в качестве вспомогательного средства, так как такое регулирование позволяет учитывать не только наличие ошибки, но и тенденцию к ее росту или уменьшению.
При осуществлении регулирования по закону
(15)
в системе образуется управляющее воздействие даже в том случае, если х= 0, dx(t)/dt≠0.
Так, например, в рассмотренном выше случае (рисунок 2) при х(t)=at управляющее воздействие, определяемое вторым слагаемым в (15) возникает уже приt = 0. В результате введение регулирования по производной от ошибки увеличивает запас устойчивости, увеличивает скорость реакцииCAPобеспечивая «опережающее регулирование», повышает ее быстродействие, что приводит к снижению ошибок в динамике.
