Руководство по использованию фирменного стиля
ОТКРЫТЫЙ ТОРГОВЫЙ МОДУЛЬ В ТОРГОВОМ ЦЕНТРЕ. План схема расположения торгового оборудования
3 |
3 |
4 |
4 |
6 |
3 |
|
3 |
1
3
2
3 |
4
5
3
План схема расположения торгового оборудования и организация потоков покупателей
ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1 Ресепшн модуль 1/кассовый блок
2Ресепшн модуль 2
3Витрина
4Витрина угловая
5Настенный информационный стенд
6Стол для подписания контрактов
7Стойка для заполнения платежей
8Стул для персонала
9Стул для посетителя
Схема движения посетителей организуется по принципу передвижения против часовой стрелки
ВНИМАНИЕ!
Принцип организации потоков покупателей рекомендуется сохранять при любых размерах и конфигурации помещения торговой точки.
Выкладка товара осуществляется только в указанной последовательности
61
Руководство по использованию фирменного стиля

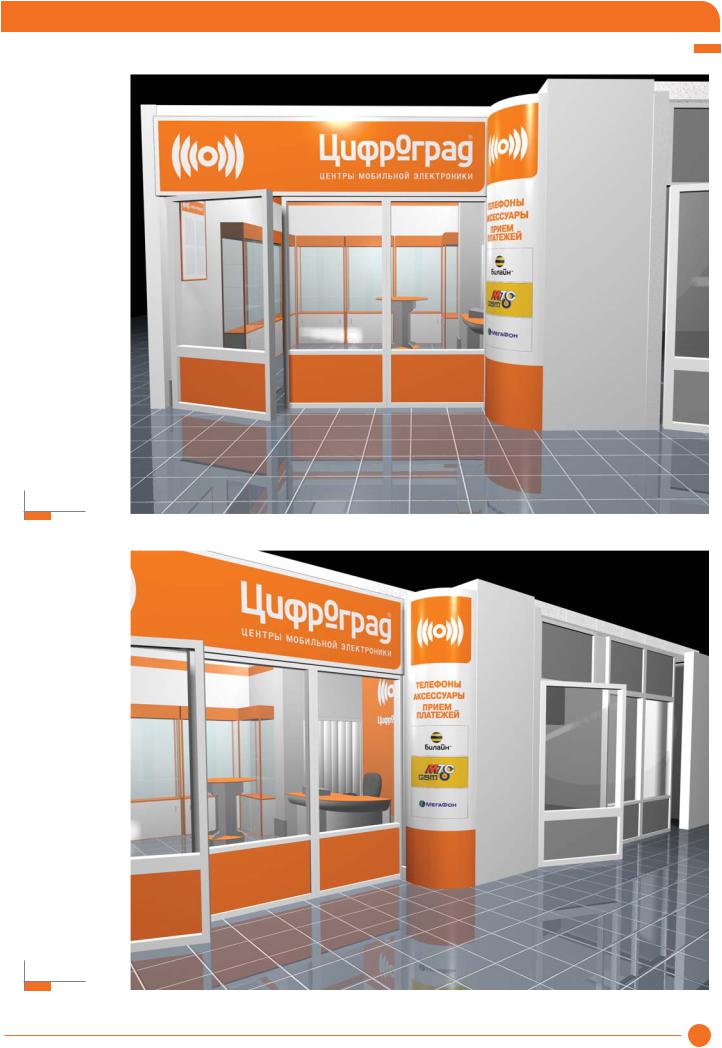

ЗАКРЫТЫЙ ТОРГОВЫЙ МОДУЛЬ В ТОРГОВОМ ЦЕНТРЕ. Экстерьер. Общий вид фасада
Экстерьер. Ракурс 1
Экстерьер. Ракурс 2
62
Руководство по использованию фирменного стиля
ЗАКРЫТЫЙ ТОРГОВЫЙ МОДУЛЬ В ТОРГОВОМ ЦЕНТРЕ. Экстерьер. Цветовая гамма
цвет |
цвет |
металлических |
декоративных элементов |
элементов конструкции |
(в случае необходимости) |
белый цвет, эмаль |
фирменный оранжевый |
стекло |
цвет стен |
|
матовый белый |
ORACAL® |
|
034 orange |
цвет |
|
нижней поверхности стен |
|
матовый серый |
|
Развертка |
цвет |
|
напольного покрытия |
|
темно0серый |
|
Основной фоновый цвет фасадной части экстерьера – белый. Фирменный оранжевый составляет 25% 030% от общей площади. При выборе оттенков напольного покрытия следует отдавать предпочтение монохромным, гладким поверхностям без четко выраженного чередующегося узора
63
Руководство по использованию фирменного стиля |
|
|
||||
|

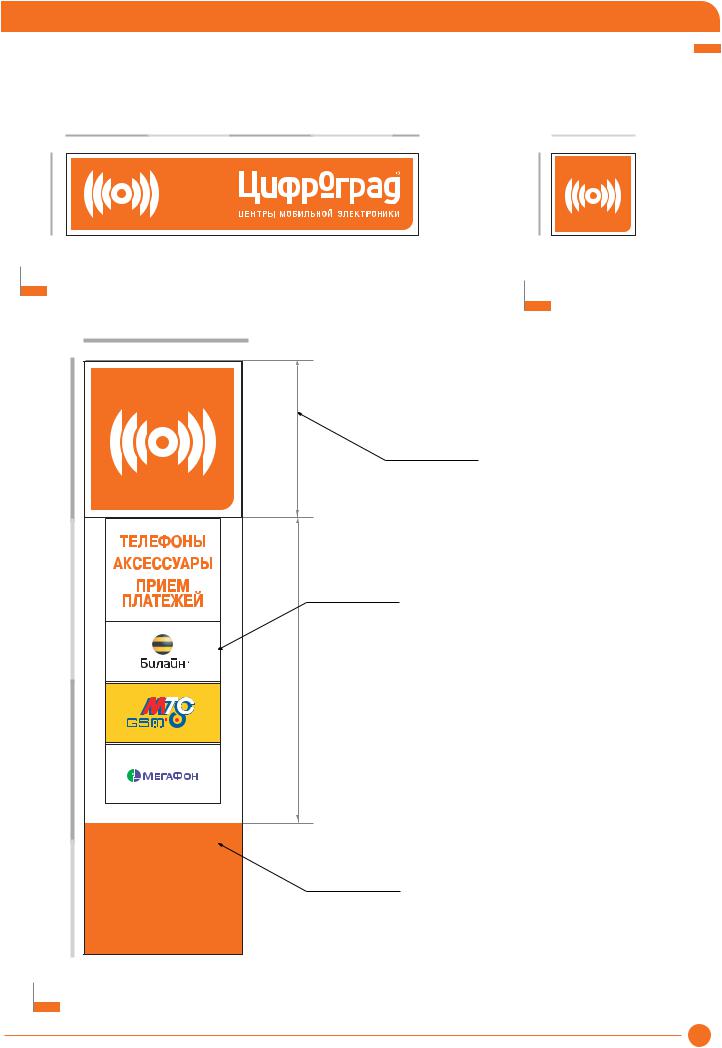

ЗАКРЫТЫЙ ТОРГОВЫЙ МОДУЛЬ В ТОРГОВОМ ЦЕНТРЕ. Экстерьер. Элементы внешнего оформления |
|||||
h1 |
h1 |
h1 |
|
h1 |
0,3 h1 |
h1 |
h1 |
|
|
|
|
h1 |
|
Вывеска |
|
|
|
|
Верхняя часть вертикальной конструкции. |
|
|
|
|
|
Высота фирменного знака равна высоте |
||
|
|
|
|
|
вывески |
|
|
h1 |
|
|
|
|
|
h1 |
|
|
|
|
Знак |
|
|
|
|
|
|
|
|
|
|
|
|
|
Пропорции оранжевой плашки изменяются |
|
|
|
|
|
|
по высоте при масштабировании |
|
|
|
|
|
Блок с перечислением услуг |
|
|
h1 |
|
|
|
и логотипами операторов |
|
|
|
|
|
Пропорции блока остаются неизменными при любом масштабировании |
|||
|
|
|
|
|||
|
|
|
|
При дефиците свободного пространства по длине |
|
|
|
|
|
|
блок масштабируется в сторону уменьшения и |
|
|
|
|
|
|
располагается по центру (!) средней части конструкции |
|
|
|
|
|
конструкции |
При дефиците свободного пространства по высоте |
|
|
|
|
|
блок масштабируется в сторону уменьшения и |
|
||
|
|
|
располагается по центру (!) средней части конструкции |
|
||
|
|
|
|
|
|
|
h1 |
|
|
Средний элемент |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Нижний элемент |
|
|
|
|
|
|
Не является обязательным и используется в случаях, когда это не |
|
|
0,7 h1 |
|
|
|
противоречит концепции внешнего оформления |
|
|
|
|
|
Общая высота нижней плашки фирменного оранжевого цвета |
|
||
|
|
|
|
|
||
|
|
|
|
определяется согласно высоте нижнего элемента оформления |
|
|
|
|
|
|
фасада (оранжевая полоса). |
|
|
|
|
|
|
Также она зависит от допустимой для заполнения высоты от пола до |
|
|
|
|
|
|
средней части конструкции |
|
|
Вертикальная конструкция на фасаде. |
|
|
|
|
|
|
Пропорциональные соотношения размеров |
|
|
|
|
|
|
64
Руководство по использованию фирменного стиля
ЗАКРЫТЫЙ ТОРГОВЫЙ МОДУЛЬ В ТОРГОВОМ ЦЕНТРЕ. Экстерьер. Вывеска и вертикальная конструкция при входе
Вывеска
Вертикальная конструкция на фасаде. Пропорциональные соотношения размеров
65
Руководство по использованию фирменного стиля
ЗАКРЫТЫЙ ТОРГОВЫЙ МОДУЛЬ В ТОРГОВОМ ЦЕНТРЕ. Интерьер. Стол для заполнения платежей
Стойка для заполнения платежей. Внешний вид
220 мм
980 мм
Габаритные размеры стойки для заполнения платежей
300 мм
66
Руководство по использованию фирменного стиля
ЗАКРЫТЫЙ ТОРГОВЫЙ МОДУЛЬ В ТОРГОВОМ ЦЕНТРЕ. Интерьер. Общий вид
Интерьер. Ракурс 1
Интерьер. Ракурс 2
67
Руководство по использованию фирменного стиля
ЗАКРЫТЫЙ ТОРГОВЫЙ МОДУЛЬ В ТОРГОВОМ ЦЕНТРЕ. Интерьер. Общий вид
Интерьер. Ракурс 3
Интерьер. Ракурс 4
68
Руководство по использованию фирменного стиля
ЗАКРЫТЫЙ ТОРГОВЫЙ МОДУЛЬ В ТОРГОВОМ ЦЕНТРЕ. Интерьер. Цветовая гамма
1
2
3
2
6
5
4
Интерьер. Ракурс 3
1Потолок: подвесной «Армстронг», цвет белый
2Молдинг, оформление стены за стойкой ресепшн: цвет фирменный оранжевый (ORACAL® 034 orange)
3Стены: цвет матовый белый (для помещений со сравнительно низким уровнем освещенности), светло9серый 5% – 10%
4Напольное покрытие: цвет темно9серый.
Для оформления пола лучше использовать керамическую плиту, коммерческий гомогенный линолеум или напольное покрытие из каучука. При выборе оттенков следует отдавать предпочтение монохромным, гладким поверхностям без четко выраженного чередующегося узора. Производимые напольные покрытия не всегда соответствуют по цвету стандарту RAL, поэтому следует максимально приближаться в выборе к рекомендуемым цветам
5Отбивка: цвет матовый серый, в зависимости от уровня освещенности помещения от 30% до 50%
6Дверные короба: эмаль, цвет белый
69
Руководство по использованию фирменного стиля
ЗАКРЫТЫЙ ТОРГОВЫЙ МОДУЛЬ В ТОРГОВОМ ЦЕНТРЕ. План схема расположения торгового оборудования
3 |
3 |
3 |
|
3 |
|
3 |
9 |
3 |
6 |
|
|
|
|
|
|
|
|
|
2 |
3 |
|
|
7 |
|
|
|
1 |
4
8
5
План схема расположения торгового оборудования и организация потоков покупателей
ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1 Ресепшн модуль 1/кассовый блок
2Ресепшн модуль 2
3Витрина
4Настенный информационный стенд
5Стол для подписания контрактов
6Стойка для заполнения платежей
7Стул для персонала
8Стул для посетителя
9Склад/комната для персонала
Схема движения посетителей организуется по принципу передвижения по часовой стрелке
ВНИМАНИЕ!
Принцип организации потоков покупателей рекомендуется сохранять при любых размерах и конфигурации помещения торговой точки.
Выкладка товара осуществляется только в указанной последовательности
