1-металлическая секция купола

2-полярный кран г/п 320 тонн

3-съемная монтажная арка

4-машина осмотра купола

5-железобетонная оболочка

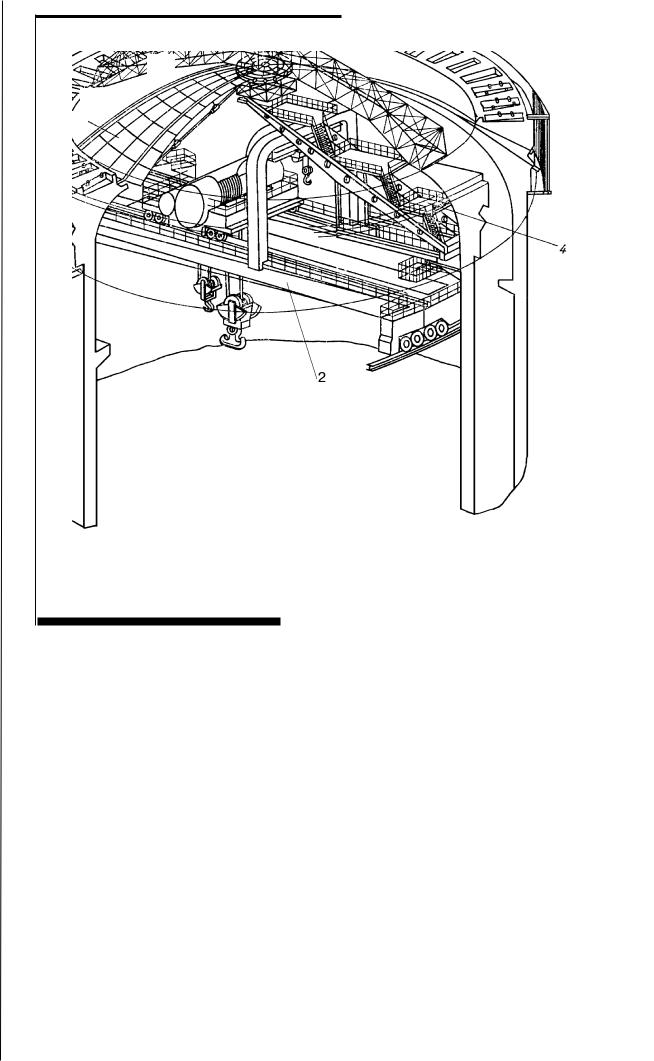

Схема конструкции купола оболочки

Гамма - дефектоскоп представляет собой металлоконструкц ию, устанавливаемую на фланец корпуса с механизмами и средст вами, обеспечивающими дистанционную доставку и управление радиационных головок к местам контроля. Совместно с рентгенографическими пленками типа РТ-5, РНТИ-1, Д-4 и др., устанавливаемыми вручную с наружной стороны сварных соединений, обеспечивается чувствительность контроля б ез радиационного фона и с относительным ухудшением чувствительности в 1,5 раза - в условиях радиационного фона.

Строительные конструкции боксов герметичной оболочки обеспечивают также биологическую защиту обслуживающего персонала при перегрузке топлива и ремонте оборудования , расположенного вне боксов и не соприкасающегося в процес се всей работы с радиоактивным теплоносителем. Это позволяет в большинстве случаев свести к минимуму дозозатраты ремон тного и обслуживающего персонала без проведения специальных мероприятий по дезактивации систем первого контура.

Стены и перекрытия герметичной оболочки в месте пересече ния с трубопроводом или электрическим кабелем оборудуются герметичными проходками, предотвращающими распростране ние активности за пределы герметичного объема. При этом для с иловых кабелей используются проходки с токоведущими стержнями , проходящими через электрокерамические трубы, а для контр ольных (вторичных) кабелей используются проходки с применением специальных герметичных штепсельных разъемов, установл енных по обе стороны проходки.

32

Подсистема наружного осмотра и контроля корпуса и днища реактора

Типы трубопроводных проходок определяются конструктивн ыми особенностями и трассировкой трубопроводов. Проходки выполнены неподвижными для изолированных и не изолирова нных трубопроводов.

Трубопроводные проходки рассчитаны на воздействие реак ции струи, вытекающей из трубопровода среды при полном его разрыве. При этом герметичность проходки не нарушается.

Для прохода кабелей из помещения в помещение с равной сте пенью активности среды применяются трубные проходки с использ ованием, при необходимости, (в зависимости от величины активности )

трубных сальников по ГОСТ 4846-64 на перепад давлений 1,5 кгс/см2.

Для обеспечения герметичности помещений под ГО при прохо де через стены и перекрытия герметичных помещений импульсн ых трубопроводов КиП, трубопроводов отбора проб и т.д. примен яются специальные трубные проходки, также рассчитанные на пере пад давления.

Для трубных проходок, предназначенных для трубопроводов с температурой выше 100 0 С, как правило, предусмотрено охлаждение воздухом от расположенных в РО систем вентиляции гермопр оходок:

TL-13 - системы охлаждения гермопроходок днища оболочки. Расположены на отм. 6.6, обстройки РО в помещениях А-327/1-3; UV-40 - системы охлаждения гермопроходок - отм. 33.6

ïîì. À-910/1.2;

TL-50 - система охлаждения гермопроходок отм. 19.2 пом. А-633/1.

Конструкция шлюза основного ГО

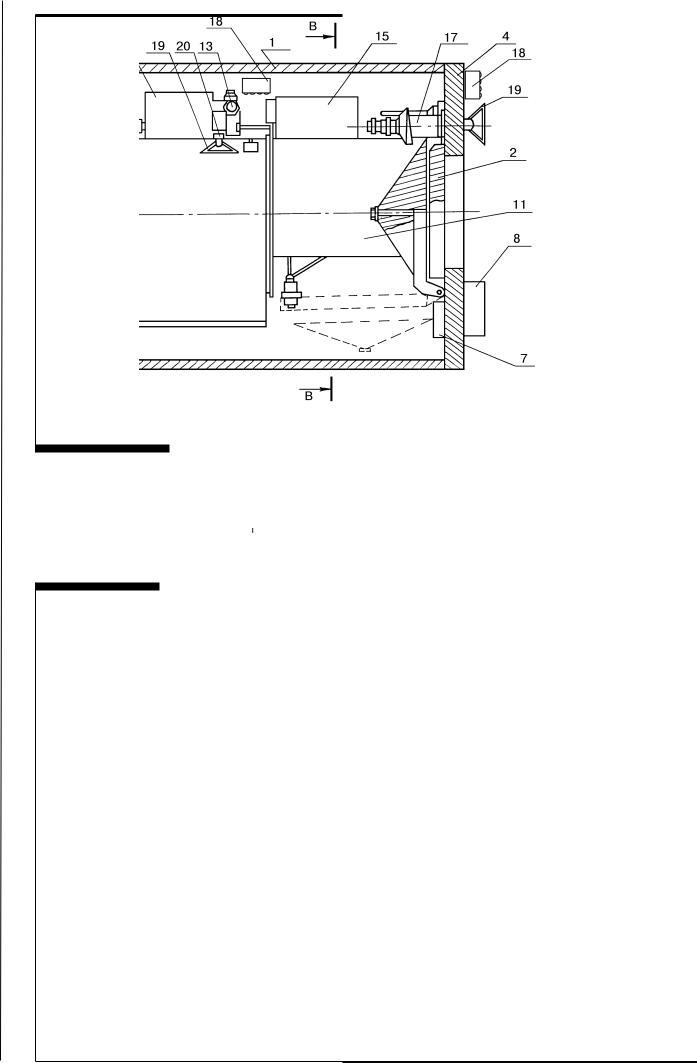

Упрощенное устройство основного шлюза на отм. 36.9

Вид внешней двери (в сторону обстройки РО) изнутри основного шлюза

33

Исходное положение - обе двери шлюза закрыты и загерметизированы. Переход и шлюзование осуществляется из негерметичной зоны в герметичную. Основной шлюз работает следующим образом:

34

На пункте управления (18) нажать кнопку “вход в шлюз”. Включится электродвигатель привода (13), вращает механизм внутренней двери (15) и передает усилие на механизм герметизации (17), который производит разгерметизацию внутренней двери (2). Одновременно с разгерметизацией происходит открытие клапана (7), расположенного со стороны “чистой” зоны. Затем рычажная система (16) открывает внутреннюю дверь (2).

При открывании внутренней двери происходит подъем подвижной площадки (11) до уровня настила пола (10) и опускание порога. Конструкция пола позволяет перевозить тележку с грузом весом 3 тонны. Датчики веса срабатывают на остановку или выдают запрет на открытие двери (2) при наличии на площадке груза весом на 200 кг и более номинального.

Внутри шлюза на пульте управления (18) необходимо нажать кнопку “выход из шлюза” в сторону гермозоны. Рычажная система (16) закроет внутреннюю дверь (2), механизм герметизации (17) загерметизирует ее. Одновременно с герметизацией внутренней двери (2) закроется клапан (7). При закрывании двери (2) произойдет опускание подвижной площадки (11) и подъем порога настила (10). Затем механизм герметизации (17) разгерметизирует ее и откроет нужную дверь (3), одновременно откроется клапан (7), расположенный со стороны гермозоны).

На пульте управления (18) в гермозоне нажать кнопку “дверь закрыта”. Закроется наружная дверь (3) и загерметизируется . Одновременно закроется клапан (7) со стороны гермозоны. Шлюзование из гермозоны в “чистую” зону выполняется в обратном порядке.

Конструкция шлюза допускает также вход и выход в шлюз и из шлюза через одну и ту же дверь. При обесточении или выходе и з строя электропривода возможен аварийный (дублирующий) р ежим работы шлюза от ручных маховиков. Последовательность про цесса шлюзования в аварийном режиме аналогичная процессу шлюзования в основном режиме. Маховик (19) необходимо ввест и в зацепление включением “на себя” и вращать его по направле нию стрелки указателя положения (20).

Конструкция люка герметичного

Общее устройство транспортного гермошлюза на отм. 13.2

35

Люк герметичный, состоящий из двух частей - эксплуатацион ной и монтажной, расположен над транспортным коридором на отм. 13.20. Эксплуатационная часть люка служит для вывоза отработан ного и подачи свежего топлива, а также осуществления других тран спортных операций и оборудована механизмом для открывания-закрыв ания. Монтажная часть используется только в период монтажа и демонтажа крупногабаритного оборудования АЭС.

Технические данные люка эксплуатационного

Управление работой эксплуатационного люка осуществляет ся либо с пульта управления (в транспортном коридоре), либо с пульта управления в ГО. Герметичный люк работает следующим образ ом:

В исходном состоянии эксплуатационный люк загерметизирован.

Для открытия люка необходимо на одном из пультов управления нажать кнопку “открывание” (люка), при этом происходит разгерметизация эксплуатационного люка, перемещение эксплуатационного люка для открывания прое ма, опускание подвижной плиты люка до соприкосновения с монтажным люком.

Для закрытия люка необходимо нажать кнопку “закрывание” (люка), при этом происходит поднятие подвижной плиты эксплуатационного люка, закрывание эксплуатационного проема люком, герметизация эксплуатационного проема.

Конструкция шлюза аварийного

Шлюз герметичный аварийный предназначен для сохранения герметичности оболочки реакторного отделения при перех оде через него обслуживающего персонала в аварийных ситуациях на б локе. Шлюз установлен на отм. 19.34 в осях II - III РО (пом. АВ-618).

Технические данные шлюза аварийного

Шлюз состоит из следующих составных узлов: корпуса (1), нару жной двери (2), внутренней двери (3), устройства, запирающего наруж ную дверь (5), устройства, запирающего внутреннюю дверь (6), механ изма принудительной циркуляции воздуха (18), привода для открыв ания наружной и внутренней дверей и воздействия на уравнитель ные клапаны с маховиками, клапанов уравнительных (9, 10), проходк и герметичной вала маховика (22), рамы, настила, механизма распределительного с редукторами (20, 21) указателя положени я.

Наружная и внутренняя двери (2, 3) шлюза идентичны по конструкции и предназначены для герметизации входных пр оемов и выполняют роль биологической защиты персонала.

36

Упрощенное устройство аварийного гермошлюза на отм. 19.3

Дверь состоит из полотна, в котором выполнены клиновые па зы (8) для герметизации двери, петли (4) с двумя шарнирами. Дверь устанавливается на боковой поверхности шлюза: наружная д верь (3) со стороны ГО снаружи шлюза; внутренняя дверь (2) со стороны чистой зоны внутри шлюза. Ось нижнего шарнира соединена с приводом открывания двери (15). Полотно двери соединяется с петлей через шаровую опору (16), которая позволяет устанавл иваться полотну при уплотнении двери.

Устройства запирающие наружной двери предназначены для запирания и герметизации наружной дверью входного проем а шлюза со стороны оболочки.

При вращении маховика крутящий момент через вал герметич ной проходки передается полумуфте, диску, сектору зубчатому, а сектор зубчатый подвижному кольцу (6). Подвижное кольцо, вращаясь , заводит свои ролики (17) в пазы (8) полотна двери. Устройство расположено на наружной боковой поверхности шлюза со сто роны ГО.

Устройство запирающее внутренней двери предназначено д ля запирания внутренней двери и герметизации входного прое ма шлюза со стороны “чистой” зоны и расположено на боковой внутренней поверхности шлюза.

Устройство запирающее внутренней двери отличается от ус тройства запирающей наружной двери отсутствием герметичной прох одки.

Механизм предупредительной циркуляции воздуха (18) устано влен со стороны чистой зоны и служит для подачи чистого воздух а во внутреннюю полость шлюза и состоит из нагнетательной кам еры, выполненной со стороны чистой зоны, вытяжной камеры, авар ийных клапанов, сблокированных с механизмом ручного управлени я, связан с блоком автоматического управления нагнетания воздуха .

Рукоятка управления выполнена съемной и устанавливаетс я в держателях на лицевой панели механизма.

37

Аварийные ситуации при работе шлюза возможны, например, п ри выходе из строя механизма распределения движений и нахож дения обслуживающего персонала в этот момент внутри шлюза.

Подача чистого воздуха во внутреннюю полость шлюза осуществляется следующим образом. При повороте рукоятки перемещаются клапаны, открываются отверстия и обеспечив ается свободный проход воздуха. Одновременно замыкается конце вой выключатель, от которого идет сигнал на включение нагнета ния воздуха.

Положение рукоятки управления фиксируется с помощью фик сатора. Для закрытия клапанов и отключения нагнетателя необходи мо оттянуть ручку фиксатора влево и вернуть рукоятку управл ения в исходное положение.

Приводы открывания наружной и внутренней дверей предназ начены для открывания и закрывания дверей и состоят из редуктора (20, 21) и двух цепных передач с натяжным устройством. Редуктор (20)

крепится фланцем к боковой поверхности шлюза со стороны герметичной зоны и имеет герметичную проходку.

Редуктор (21) полностью расположен во внутренней полости ш люза и герметичной проходки не имеет).

Клапаны (9, 10) предназначены для выравнивания давления внут ри и снаружи каждой двери. Клапаны состоят из массивного корпу са с крышкой, выполняющих дополнительную роль биологической защиты, внутри которых расположен запирающий механизм.

Подпружиненная тарелка клапана уплотняется по схеме “ме талл по металлу”. Клапан располагается на боковой поверхности шл юза во внутренней полости и связан цепной передачей с механизмо м распределения.

Система локализующих групп

Для герметизации ГО путем отсечения коммуникаций, связыв ающих герметичные и негерметичные помещения, предназначена си стема локализующих групп.

В локализующую группу входят изолирующая (отсечная) арма тура (запорные клапаны, задвижки, вентили, шиберы, обратные клап аны), герметичные проходки и участки трубопроводов между изолирующей арматурой.

Участки трубопроводов групп локализации снабжены штуце рами для подключения контроля герметичности изолирующей арм атуры.

Запорные клапаны, задвижки, шиберы и т.д., используемые в ка честве изолирующих барьеров, являются активными локализующими устройствами, основной функцией которых является изоляц ия радиоактивных загрязнений в герметичном объеме, поэтому общие положения их эксплуатации рассматриваются в настоящем п особии.

На каждом трубопроводе, пересекающем контур герметизаци и, установлено по два отсечных устройства (за исключением систем TF, YD, TK, VB, на трубопроводах которых установлено по три отсечных устройства), относящихся к своему каналу.

Каждый канал имеет независимый источник питания приводо в, независимую секцию электроснабжения и систему управлен ия (УКТС) от независимой сборки.

Приводы изолирующей арматуры, устанавливаемой на одной и той же магистрали, должны быть запитаны от независимых источн иков различных систем надежного электроснабжения.

Арматура групп локализации должна располагаться таким о бразом, чтобы длина трубопроводов между арматурой и проходкой бы ла минимальной.

В зависимости от функционального назначения технологич еских систем, на их трубопроводах устанавливаются устройства и золяции герметичных помещений следующих классов:

Схема локализующих групп

38

класса 1:

устанавливаются на трубопроводах, соединенных с контуро м теплоносителя (1 контуром) или непосредственно с атмосферой внутри герметичных помещений. Для системы класса 1 предусмотрена установка 2-х быстродействующих арматур на входящих и выходящих трубопроводах;

класса 2:

устанавливаются на трубопроводах, отделенных от контура теплоносителя или атмосферы внутри герметичных помещений барьером (трубные пучки теплообменников, перегородки, мембраны). Для изоляции при авариях трубопроводов класс 2 предусмотрена установка по одной быстродействующей арматуре вне герметичных помещений н а входящих и выходящих трубопроводах;

класса 3:

устанавливаются на трубопроводах, которые должны оставаться в работе в процессе протекания аварии (трубопроводы САОЗ, спринклерной системы и т.д.). В случае необходимости изоляция этих трубопроводов может быть осуществлена электроприводной арматурой с дистанционны м управлением, устанавливаемой вне ГО, как минимум, по одной на каждом из входящих и выходящих трубопроводов. Управление устройствами изоляции класса 3 осуществляетс я оператором с БЩУ;

класса 4:

устанавливаются на трубопроводах, которые в режиме работы блока на мощности или при сохранении достаточно высоких параметров 1 контура не работают (трубопроводы подачи азота в компенсатор объема, дренажи ПГ и т.д.).

Для систем класса 4 предусмотрена установка двух арматур с ручным приводом или обратного клапана и арматуры с ручным приводом на входящих трубопроводах и двух арматур с ручны м приводом на выходящих трубопроводах.

При закрытии ГО для подъема параметров 1 контура и перед выводом реактора на МКУ мощности арматура должна быть закрыта и заперта на замок.

Для ограничения течей в герметичных помещениях и помещен иях датчиков КиП, которые могут возникнуть при повреждениях импульсных линий или при нарушении герметичности датчик ов, на импульсных линиях, связанных с радиоактивной средой высо кого давления, у отборов устанавливаются отключающие устройс тва.

39

Сейсмические нагрузки на здание РО

Балаковская АЭС расположена на малосейсмической террит ории. Уставки срабатывания аварийной защиты реакторов Бал.АЭС от землетрясения установлены на уровне 6 баллов, хотя строит ельные конструкции здания РУ и ее оборудование имеют значительн о большую сейсмостойкость. Для получения представления об особенностях сейсмического воздействия на конструкции АЭС рассмотрим параметры землетрясения в 8 баллов по международной сейсмической шкале (MSK-64). Согласно ей это землетрясение характеризуется максимальным ускорением 100-200 см/ сек2 (т.е. 0,1-0,2 g), скорость колебаний 81-160 мм/сек при частоте 0,5 Гц.

Очевидно, что дополнительная динамическая сейсмическая нагрузка на конструкции составляет величину 0,1-0,2 от их веса (это мень ше проектного запаса прочности). Скорость же колебаний дост аточно велика. Это связано с большой величиной (амплитудой) перемещения грунта при землетрясении (8-20 см). В относительн о небольшом слое грунта (несколько метров) распространяют ся поверхностные сейсмоволны, в которых частицы грунта опис ывают траекторию эллипса (основное длинное направление колеба ний вертикальное).

При описанных условиях и параметрах сейсмоколебаний гру нта опасность для зданий состоит неодновременном перемещен ии их элементов, так как сейсмоволна сначала перемещает ближни е к ней ряды колонн, фундаментов, стен, а через несколько секунд бо лее дальние. Этими смещениями разрушаются связи между элемен тами зданий. Для исключения относительных перемещений констр укций здания реакторного отделения (относительно друг друга) предусмотрена его общая фундаментная железобетонная пл ита толщиной 2,4 метра. Быстрые перемещения оборудования и трубопроводов РУ относительно стен предотвращаются уст ановкой гидроамортизаторов, как уже было указано выше. Резонансны х колебаний конструкций и оборудования при землетрясения х не происходит, так как частота сейсмоколебаний меньше собст венных частот конструкций.
