УЧЕБНОЕ ПОСОБИЕ
ELEXIA Comfort 24-28 CF/FF
ELEXIA 20 CF/FF
“УКРИНТЕРМ»
1
СОДЕРЖАНИЕ
Общие сведения о котле…………………………………………………………………….2
Описание котла…………………………………………………………………………..3 - 6
Гидравлическое подсоединение……………………………………………………………6
Панель управления………………………………………………………………………….6
Технические характеристики…………………………………………………………….7-8 Функциональная схема…………………………………………………………………9 - 10
Функциональная работы схема котла………………………………………………..11 - 17
Работа в режиме отопления…………………………………………………………..18 - 19 Работа в режиме ГВС……………………………………………………………….…19 - 20
Основные компоненты:
-тягопрерыватель…………………………………………………………….21 - 23
-теплообменная камера……………………………………………………………23
-компенсатор объема……………………………………………………………...24
-узел горелки и газовый блок………………………………………………..24 - 26
-гидравлический узел………………………………………………………...26 - 27
-насос и автоматический воздухоотводчик……………………………………..28
-пластинчатый теплообменник…………………………………………………..29
-автоматический by-pass………………………………………………………….30
-информация по регулировке, датчики контроля и управления………….30 - 33 Электрическое подсоединения…………………………………………………………..33 Описание диагностических кодов………………………………………………………34
Электропроводка котла……………………………………………………………...35 - 36 Установка котла…………………………………………………………………………..37
Порядок запуска и обслуживание…………………………………………………..38 - 39
Переход к другому типу газа…………………………………………………………….39
Схема устранения неисправностей…………………………………………………41 - 42
Издание второе Составил: Юзвак С.В. Перевод: Булыгина Л.В.
“УКРИНТЕРМ”, Украина, 09113 г. Белая Церковь, Сквирское шоссе 37-а (04463) 9-09-35, 6-45-14, 9-15-11
2
ОБЩИЕ СВЕДЕНИЯ О КОТЛЕ
Котел состоит из:
-рамы, на которой монтируются все функциональные узлы. -эстетического кожуха с отверстиями внизу для панели управления.
На панели управления имеются: - 3 ручки управления
.включение –выключение on/off 0/1
.регулировка температуры ГВС
.регулировка температуры центрального отопления
-кнопка «RESET» для снятия блокировки
.сброс в случае блокировки
-4 индикатора:
-зеленый индикатор электропитания
-оранжевый индикатор для индикации пламени
-красный свет для индикации блокировки
-индикатор температуры центрального отопления 30-40-50-60-70-80° С манометр для контура отопления
ТАБЛИЦА ДАННЫХ
Таблица расположена сзади на коробке управления, на ней указан тип котла, характеристики котла.
TYPE С12-С32-52- КОТЕЛ С ПРИНУДИТЕЛЬНОЙ ВЫТЯЖКОЙ(парапетный) для горизонтального, вертикального дымохода
ИЛИ
TYPE B11BS- КОТЕЛ С ЕСТЕСТВЕННОЙ ВЫТЯЖКОЙ (дымоходный)
Cat II 2E+3+
Котел работает на двух Натуральный газ L.P.G.(пропан бутан) типах газа
СЕРИЙНЫЙ НОМЕР № 501 000000.31
Месяц изготовления Год изготовления № заказа Индекс
3
ОПИСАНИЕ КОТЛА ELEXIA COMFORT 24,28 CF/FF С ГАЗОВЫМ МОДУЛИРУЮЩИМ КЛАПАНОМ С ПЛАВНОЙ ХАРАКТЕРИСТИКОЙ
Рис.1. |
|
Рис.2. |
Модель CF |
|
Модель FF |
1.Тягопрерыватель с датчиком тяги |
1. |
Вентилятор |
2 Камера сгорания |
2. |
Основной теплообменник |
3.Датчик перегрева |
3. |
Датчик перегрева |
4.Горелка с датчиком пламени |
4. |
Горелка с датчиком пламени |
5.Коллектор с форсунками |
5. |
Коллектор с форсунками |
6.Газовый блок с модулирующим клапаном |
6. |
Газовая секция с модулирующим клапаном |
7.Резиновая крышка для электронастройки |
7. |
Резиновая крышечка для электронастройки |
8.Электрическая коробка |
8. |
Электрическая коробка |
9.Основной теплообменник |
9. |
Место для комнатного термостата |
10.Гидравлический узел с распределительным |
10. |
Насос с сепаратором |
клапаном |
11. |
Датчик давления воды |
11.Автоматический воздухоотводчик |
12. |
Гидравлический узел, с распределительным |
12. Насос с сепаратором |
|
клапаном |
|
13. |
Теплоизоляционная камера |
|
14 Прессостат |
|
4
ОПИСАНИЕ КОТЛА ELEXIA 20 CF/FF С ГАЗОВЫМ КЛАПАНОМ СО СТУПЕНЧАТОЙ ХАРАКТЕРИСТИКОЙ
Рис.3. |
|
Рис.4. |
Модель CF |
|
Модель FF |
1.Тягопрерыватель с датчиком тяги |
1. |
Вентилятор |
2 Камера сгорания |
2. |
Основной теплообменник |
3.Датчик перегрева |
3. |
Датчик перегрева |
4.Горелка с датчиком пламени |
4. |
Горелка с датчиком пламени |
5.Коллектор с форсунками |
5. |
Коллектор с форсунками |
6.Газовый блок с модулирующим клапаном |
6. |
Газовая секция с модулирующим |
7.Резиновая крышка для электронастройки |
|
клапаном |
8.Электрическая коробка |
7. |
Резиновая крышечка для |
9.Основной теплообменник |
|
электронастройки |
10.Гидравлический узел с |
8. |
Электрическая коробка |
распределительным клапаном |
9. |
Место для комнатного термостата |
11.Автоматический воздухоотводчик |
10. |
Насос с сепаратором |
12. Насос с сепаратором |
11. |
Датчик давления воды |
|
12. |
Гидравлический узел, с |
|
|
распределительным клапаном |
|
13. |
Теплоизоляционная камера |
|
14. |
Прессостат |
5
ГИДРАВЛИЧЕСКИЕ ПОДСОЕДИНЕНИЯ
Между соединениями для трубопроводов и стеной имеется расстояние (235 мм без кранов). Имеется возможность установить запорную арматуру для новой установки и переходники для существующей системы. С вентилями - расстояние от стены 190мм.
235 мм
1. Подача отопления
2.Выход горячей воды
3.Вход газа
4.Вход холодной воды
5.Возврат отопления
1 2 3 4 5
ПАНЕЛЬ УПРАВЛЕНИЯ
Панель управления размещается в нижней части котла с доступом к основным ручкам управления и регулировки. Ручки ГВС (10) и отопления (9) имеют две функции.
ПЕРВАЯ: позволяет включать (ON) и выключать (OFF) режим ГВС и режим отопления на котле. Зеленый индикатор (5) и (3) позволяет имеющийся режим.
ВТОРАЯ: позволяет регулировать температуру ГВС и отопления.
1.Кнопка сброса для блокировки |
RESET |
2.Красный индикатор для безопасной блокировки |
|
3.Индикатор ВКЛ./ВЫКЛ.. ON/OFF |
отопления |
4.Индикатор температуры отопления
5.Индикатор ВКЛ/ВЫКЛ. ON/OFF ГВС
6.Оранжевый свет для индикации пламени
7.Зеленый свет для индикации сети
8.Манометр для первичного контура
9.Ручка управления температурой отопления
10.Ручка управления температурой ГВС
11.Ручка ВКЛ/ВЫКЛ котла (ON/OFF)
6
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОТЛА ELEXIA 20 CF/FF С ГАЗОВЫМ КЛАПАНОМ (со ступенчатой характеристикой)
Характеристики |
Ед. изм. |
ELEXIA 20 CF |
ELEXIA 20 FF |
|
Категория |
|
|
II 2E+3+ |
II 2E+3+ |
Тип прибора |
|
|
B 11 BS |
C12 C32 |
|
|
|
|
|
Тепловая выходная мощность |
кВт |
7,75-20 |
9,5-20 |
|
|
|
|
|
|
Максимальное рабочее давление |
бар |
|
|
|
системы отопления |
|
3,0 |
3,0 |
|
|
|
|||
Коэффициент полезного действия |
% |
90 |
90 |
|
|
|
|
|
|
Компенсатор объема |
|
л |
5,4 |
5,4 |
Начальное давление |
вар |
0,7 |
0,7 |
|
|
|
|
|
|
Максимальная температура |
ОС |
85 |
85 |
|
отопительной воды |
|
|||
Расход воды на ГВС(при ∆t = 30ОС ) |
л/мин |
9.5 |
9.5 |
|
Диапазон регулирования |
|
ОС |
|
|
температуры воды на ГВС |
40-60 |
40-60 |
||
Максимальное давление в |
|
бар |
10 |
10 |
водопроводе |
|
|||
|
|
|
|
|
Минимальное давление в |
|
бар |
0,5 |
0,5 |
водопроводе |
|
|||
|
|
|
|
|
Минимальный расход ГВС |
л/мин |
2 |
2 |
|
|
|
|
|
|
Рабочее напряжение |
|
В/Гц |
230/50 |
230/50 |
Потребляемая мощность |
|
Вт |
90 |
150 |
|
|
|
|
|
Уровень электрозащиты |
|
|
IP 44 |
IP 44 |
|
|
|
|
|
Расход газа при 15 °С 1013 Нpa |
|
|
|
|
Натуральный газ G20 20 mbar |
м3/час |
2,39 |
2,39 |
|
G30(LPG) 28 mbar |
кг/час |
1,77 |
1.77 |
|
G31(LPG) 37 mbar |
кг/час |
1.74 |
1.74 |
|
|
|
|
|
|
Диаметр инжекторов |
Коллектор |
мм |
1,18 (G20) |
1.23 (G20) |
|
|
0.70 (LPG) |
0.70(LPG) |
|
|
|
|
||
|
|
|
|
|
Диаметры ограничительных |
мм |
2,3 (1/3 горения) |
2,60 (1/3 горения) |
|
клапанов (G20) |
|
4.9 (макс. горение) |
4.9 (макс. горение) |
|
|
|
|||
|
|
|
|
|
Диаметры ограничительных |
мм |
1,55 (1/3 горения) |
1.75 (1/3 горения) |
|
клапанов (LPG) |
|
3,8 (макс. горение) |
3,8 (макс. горение) |
|
|
|
|||
|
|
|
|
|
7
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОТЛА ELEXIA Comfort 24,28 CF/FF С МОДУЛИРУЮЩИМ ГАЗОВЫМ КЛАПАНОМ
Характеристики |
Ед. изм. |
ELEXIA |
ELEXIA |
ELEXIA |
ELEXIA |
||
24 CF |
24 FF |
28 CF |
28 FF |
||||
|
|
|
|||||
Категория |
|
|
II 2E+3+ |
II 2E+3+ |
II 2E+3+ |
II 2E+3+ |
|
Тип прибора |
|
|
B 11 BS |
C12 C32 |
B 11 BS |
C12 C32 |
|
|
|
|
|
|
|
||
Тепловая выходная мощность |
кВт |
7,75-24 |
7,75-24 |
7,75-26 |
7,75-28 |
||
|
|
|
|
|
|
||
Максимальное рабочее давление |
бар |
|
|
|
|
||
системы отопления |
|
3,0 |
3,0 |
3,0 |
3,0 |
||
|
|
||||||
Коэффициент полезного действия |
% |
90 |
90 |
90 |
90 |
||
|
|
|
|
|
|
|
|
Компенсатор объема |
|
л |
5,4 |
5,4 |
5,4 |
5,4 |
|
Начальное давление |
вар |
0,7 |
0,7 |
0,7 |
0,7 |
||
|
|
|
|
|
|
||
Максимальная температура |
ОС |
85 |
85 |
85 |
85 |
||
отопительной воды |
|
||||||
Расход воды на ГВС(при ∆t = 30ОС ) |
л/мин |
11,4 |
11,4 |
12,4 |
13,4 |
||
Диапазон регулирования |
|
ОС |
|
|
|
|
|
температуры воды на ГВС |
40-60 |
40-60 |
40-60 |
40-60 |
|||
Максимальное давление в |
|
бар |
10 |
10 |
10 |
10 |
|
водопроводе |
|
||||||
|
|
|
|
|
|
||
Минимальное давление в |
|
бар |
0,5 |
0,5 |
0,5 |
0,5 |
|
водопроводе |
|
||||||
|
|
|
|
|
|
||
Минимальный расход ГВС |
л/мин |
2 |
2 |
2 |
2 |
||
|
|
|
|
|
|
|
|
Рабочее напряжение |
|
В/Гц |
230/50 |
230/50 |
230/50 |
230/50 |
|
Потребляемая мощность |
|
Вт |
90 |
150 |
90 |
150 |
|
|
|
|
|
|
|
|
|
Уровень электрозащиты |
|
|
IP 44 |
IP 44 |
IP 44 |
IP 44 |
|
|
|
|
|
|
|
||
Расход газа при 15 °С 1013 Нpa |
|
|
|
|
|
||
Натуральный газ G20 20 mbar |
м3/час |
2,86 |
2,86 |
3,1 |
3,3 |
||
Натуральный газ G25 25 mdar |
м3/час |
3,03 |
3,03 |
3,28 |
3,50 |
||
G30(LPG) 28 mbar |
кг/час |
2,13 |
2,13 |
2,30 |
2,45 |
||
G31(LPG) 37 mbar |
кг/час |
2,10 |
2,1 |
2,27 |
2,42 |
||
|
|
|
|
|
|
|
|
Диаметр инжекторов |
Коллектор |
мм |
1,18 (G20) |
1.23 (G20) |
1,18 (G20) |
1.28 (G20) |
|
|
|
0.70 (LPG) |
0.70(LPG) |
0.72 (LPG) |
0.76(LPG) |
||
|
|
|
|||||
Диаметр ограничительного клапана |
мм |
8 |
6,70 |
нет |
нет |
||
(G20) |
|
||||||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
Цвет модулирующего элемента |
мм |
Черный |
Черный |
Черный |
Черный |
||
соленоида G20 |
|
||||||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
Цвет модулирующего элемента |
мм |
Желтый |
Желтый |
Желтый |
Желтый |
||
соленоида LPG |
|
||||||
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
8
ФУНКИОНАЛЬНАЯ СХЕМА РАБОТЫ КОТЛА FF
В РЕЖИМЕ ОТОПЛЕНИЯ |
В РЕЖИМЕ ГВС |
1.Основной теплообменник |
20.Электрическая коробка |
2.Горелка |
21.Дымоход |
3.Ионизационный датчик |
22.Отверстие для замера давления |
4.Электроды розжига |
газа |
5.Соденоид безопасности |
24.Кран подачи отопления |
6.Соленоид безопасности для Comfort |
25.Газовый кран |
Соленоид 2/3 горения |
26.Кран входа воды |
7.Модулирующий клапан для Comfort |
27.Кран возврата отопления |
Соленоид 1/3 горения |
28. Кран заполнения |
8.Термистор контура отопления |
29.Реле давления воды |
9.Термистор ГВС |
30.Датчик воды ГВС |
10.Автоматический –By-pass |
|
11.Гидравлический клапан |
|
12.Насос |
|
13.Компенсатор объема |
|
14.Автоматический воздухоотводчик |
|
15.Пластинчатый теплообменник |
|
16.Вентилятор |
|
17.Предохрпнительный клапан |
|
18. Манометр |
|
19.Прессостат |
|
|
9 |

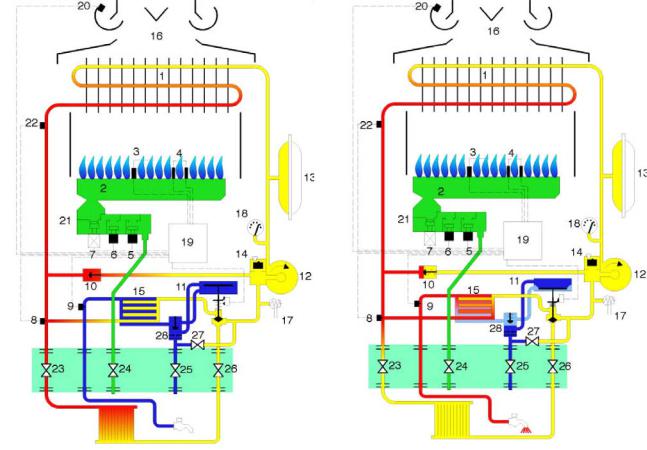

ФУНКИОНАЛЬНАЯ СХЕМА РАБОТЫ КОТЛА СF
В РЕЖИМЕ ОТОПЛЕНИЯ |
В РЕЖИМЕ ГВС |
1.Основной теплообменник |
17.Предохранительный |
2.Горелка |
клапан |
3.Ионизационный датчик |
18. Манометр |
4.Электрод розжига |
19. Электрическая коробка |
5.Соленоид безопасности |
20.Датчик тяги |
6.Соленоид безопасности для Comfort |
21.Отверстие для замера |
Соленоид 2/3 горения |
давления газа |
7.Модулирующий клапан для Comfort |
22. Датчик перегрева |
Соленоид 1/3 горения |
23.Кран подачи отопления |
8.Термистор контура отопления |
24.Газовый кран |
9. Термистор ГВС |
25.Кран входа воды |
10.Автоматический By-pass |
26.Кран возврата отопления |
11.Гидравлический клапан |
27.Кран заполнения |
12.Насос |
28..Датчик воды ГВС |
13. Компенсатор объема |
|
14 Автоматический воздухоотводчик |
|
15.Пластинчатый теплообменник |
|
16.Тягопрерыватель |
|
10
