3. Методичні вказівки

3.1 Розрахунок електричних навантажень

3.1.1 Загальний опис об’єкту дослідження

Об'єктом даного енергетичного обстеження є ОБ’ЄКТ №АБВ (перші три цифри залікової). Період проведення аудиту - з 11.02.2013 р. по 10.04.2013 р. Аудитором виступив студент групи ЕТз-ХХ-1 Івано-Франківського національного технічного університету нафти і газу Прізвище ім’я. .

Навантаження даного об’єкту для зручності обстежень та розрахунків розділяємо на три частини:

1. Побутове навантаження згідно завдання (? кВт);

2. Промислове навантаження згідно завдання (nхPкВт);

3. Освітлювальне навантаження (mх100+kх80 кВт).

Побутове та промислове навантаження змінюється згідно заданого добового графіка електропостачання.

Рисунок 3.1 - Заданий графік побутового і промислового навантаження

Проаналізовано, що в побутове навантаження входять основні побутові прилади, які вмикаються в певні періоди часу. Сумарна потужність приладів зводимо в таблицю 3.1.

До промислового навантаження входить насоси (наприклад, 2 насоси потужністю 28 кВт). Сумарне промислове навантаження 56 кВт.

Таблиця 1.1 – Побутове навантаження об’єкту №АБВ

№п/п	Назва споживача	Кількість	Встановлена потужність, Вт	Коефіцієнт потужності	Сумарна потужність, Вт
1	Електрична плита		2000	1
2	Ел. праска		1500	1
3	Пилосос		1500	0,85
4	Мікрохвильова піч		2500	1
5	Телевізор		50	0,9
6	Факс		4	0,9
7	Комп’ютер		125
8	Холодильник		150	0,6
9	Разом				Pсумарн

Будуємо графіки електроспоживання побутовими та промисловими споживачами заданого об’єкту №АБВ. Для цього номінальну потужність побутових чи промислових споживачів даного об’єкту приводимо в відповідність з відсотковими значеннями в різні періоди часу.

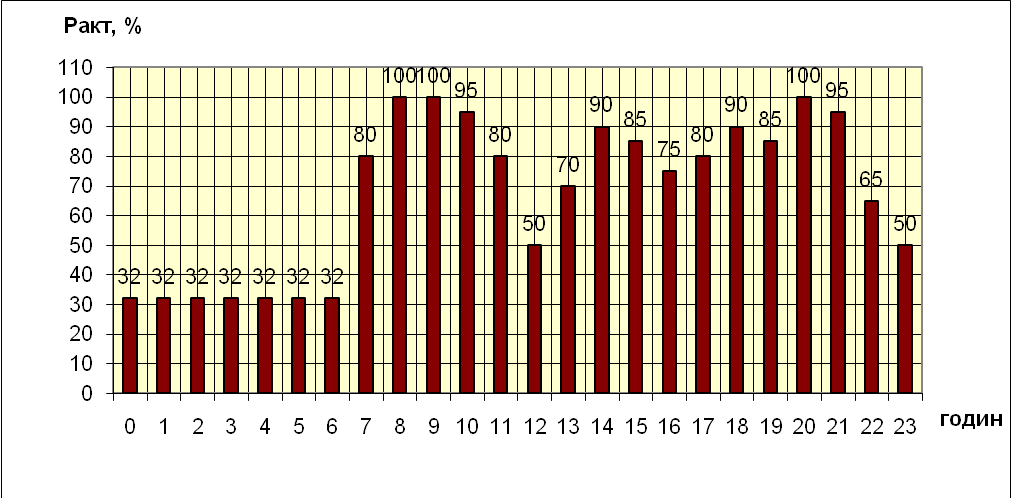

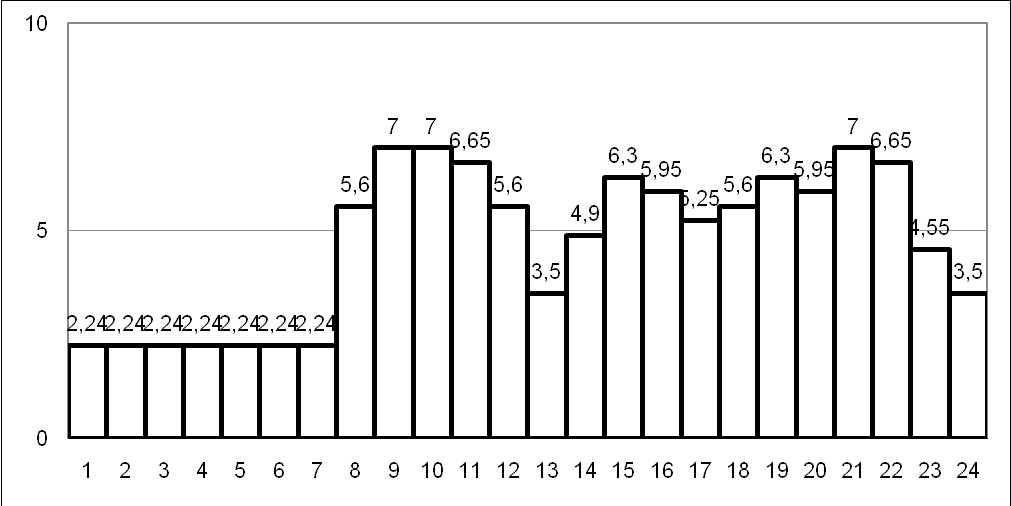

Рисунок 3.2 – Графік побутового навантаження об’єкту №АБВ.

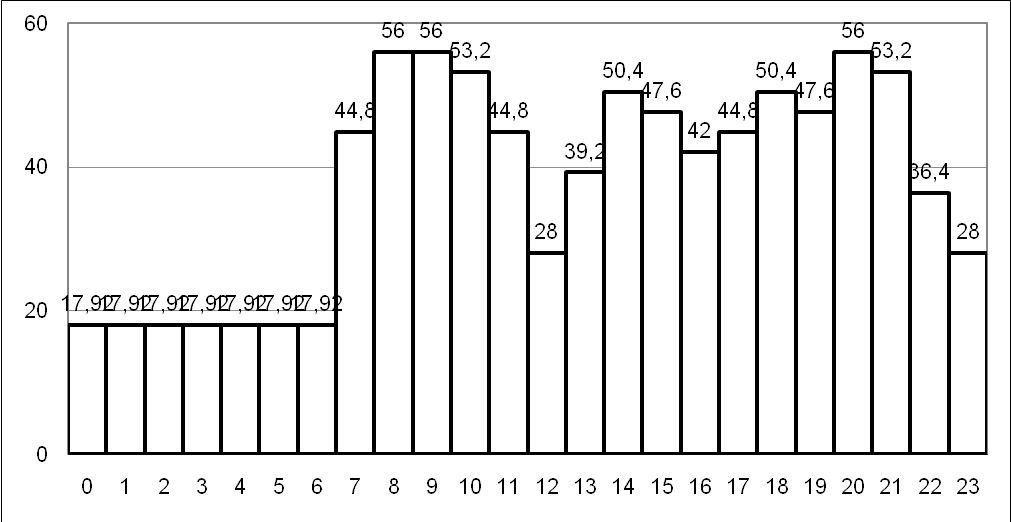

Рисунок 3.3 – Графік промислового навантаження об’єкту №АБВ

Освітлення на даному об’єкті здійснюється лампами розжарювання 100 Вт (20 штук) та застарілими люмінесцентними лампами 80 Вт (210 штук).

Розраховуємо номінальну активну потужність освітлювання:

Р_осв=20х100+80*210=18800 Вт = 18,8 кВт.

Електроспоживання освітлювального навантаження об’єкту №АБВ здійснюється згідно заданого графіка.

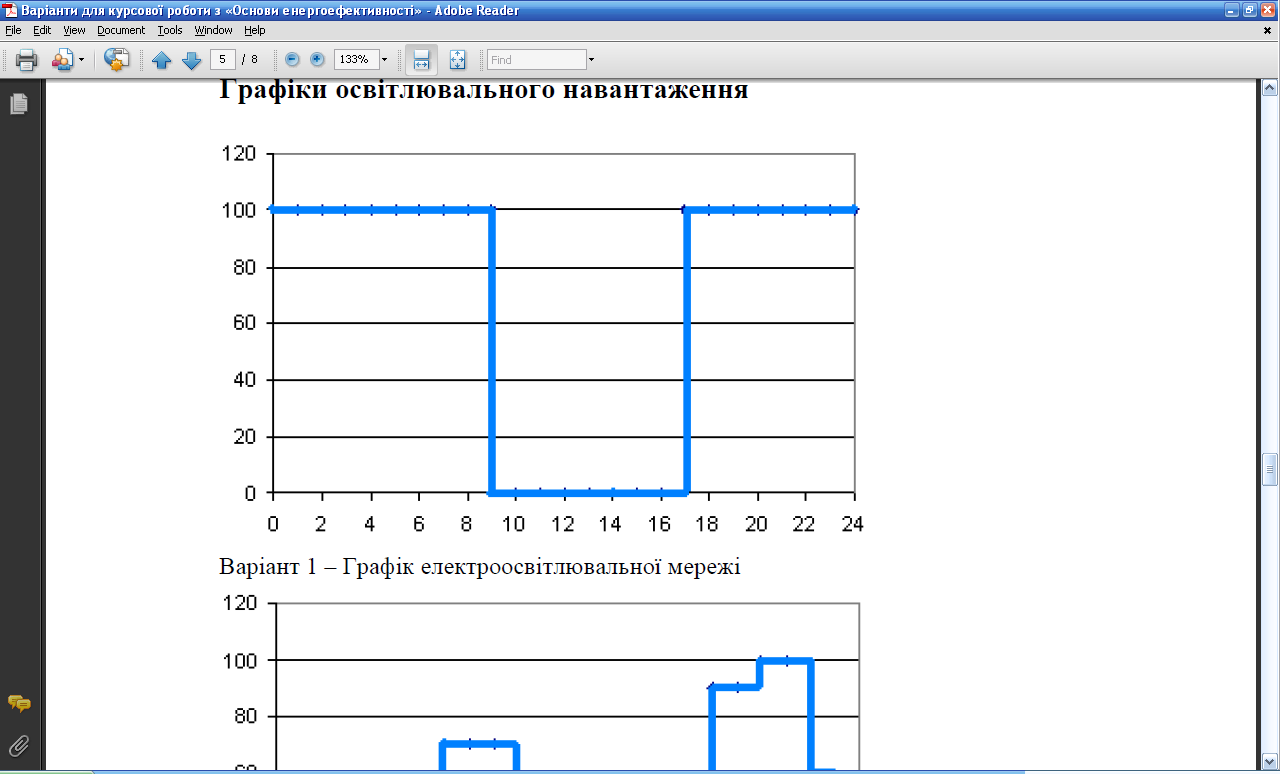

Рисунок 3.4 – Заданий графік освітлювального навантаження

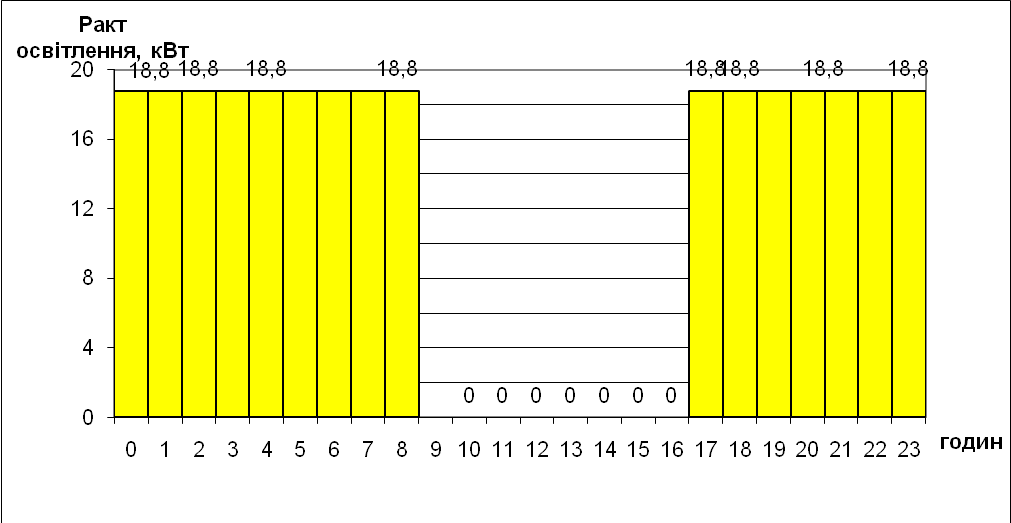

Відповідно графік активного навантаження освітлення

Будуємо сумарний графік активного навантаження:

Р_сум=Р_поб+Р_дв+Р_осв (3.1)

Розрахунки активних потужностей зведемо в таблицю.

3.1.2 Розрахунок сумарного споживання електроенергії об’єкту. Добові графіки споживання енергоносіїв

Графіки реактивного навантаження для побутового, промислового та освітлювального навантаження будуємо на основі графіків активного навантаження. Реактивна потужність визначається за формулою:

. (3.2)

Розраховуємо реактивну потужність для кожної ступені графіку побутового навантаження, дані заносимо в таблицю.

Визначаємо повну потужність для різних видів навантажень

, ВА (3.3)

Визначаємо найбільшу сумарну повну потужність об’єкту. Будуємо графіки реактивної та повної потужності об’єкту .
