Тема 4. Механізми поперечно-стругального верстата (рис. 4, табл. 4)

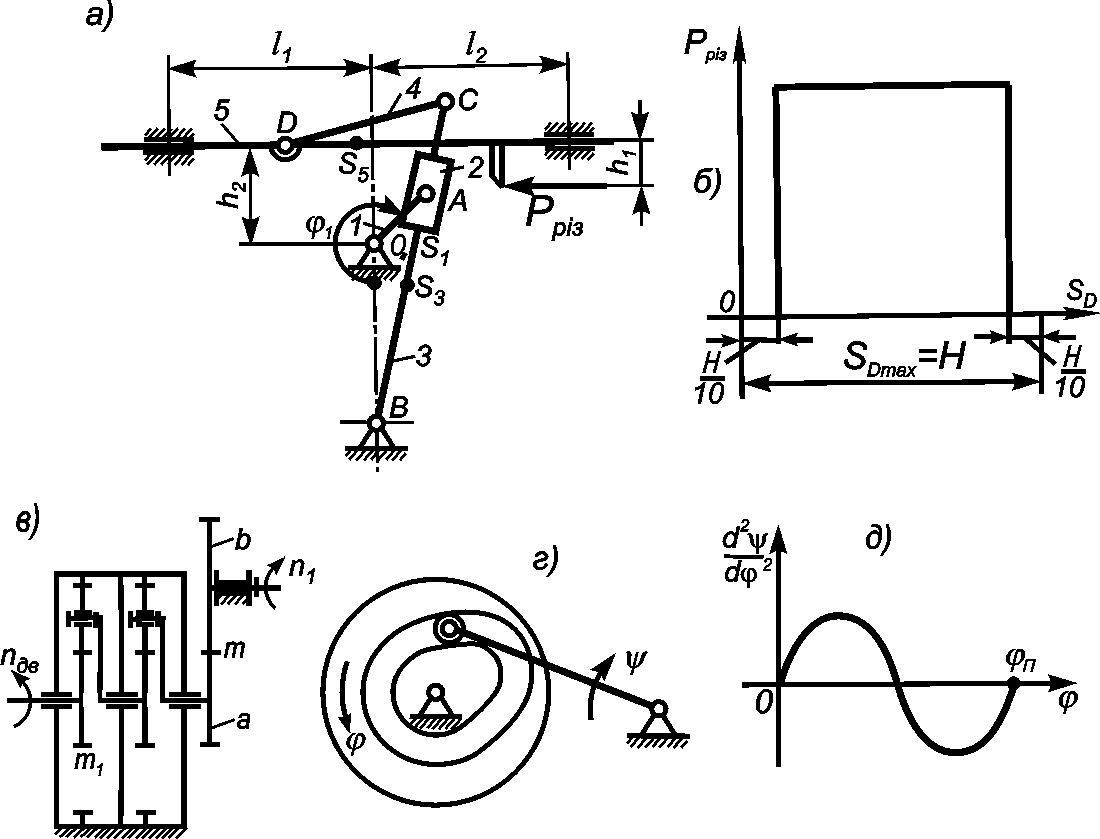

Рис. 4. Механізми поперечно-стругального верстата:
а – кривошипно-кулісний механізм привода повзуна з різцем; б – діаграма сил різання; в – планетарна та проста ступені редуктора; г – кулачковий механізм поперечної подачі стола; д – синусоїдальний закон зміни аналога прискорення коромисла кулачкового механізму
Таблиця 4
Параметри |
Позна-чення |
Одиниця вимірю-вання |
Варіанти числових значень | |||||||||
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 | |||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
Розміри ланок важільного механізму |
lOA lOB lBC lCD h2 l1 l2 lBS2 lDS5 h1 |
м |
0,12 0,27 0,49 0,20 0,19 0,47 0,35 0,25 0,10 0,13 |
0,07 0,35 0,64 0,21 0,29 0,39 0,29 0,34 0,11 0,10 |
0,07 0,30 0,56 0,20 0,25 0,39 0,29 0,30 0,10 0,13 |
0,07 0,27 0,49 0,20 0,21 0,39 0,29 0,25 0,10 0,11 |
0,08 0,30 0,56 0,21 0,25 0,41 0,30 0,30 0,11 0,12 |
0,09 0,27 0,49 0,20 0,20 0,41 0,30 0,25 0,10 0,14 |
0,09 0,35 0,64 0,21 0,28 0,41 0,30 0,34 0,11 0,15 |
0,10 0,27 0,49 0,20 0,20 0,43 0,32 0,25 0,10 0,10 |
0,10 0,35 0,64 0,21 0,28 0,43 0,32 0,34 0,11 0,11 |
0,11 0,30 0,56 0,20 0,24 0,43 0,32 0,30 0,10 0,12 |
Частота обертання електродвигуна |
пДВ |
об/хв |
1420 |
1440 |
950 |
930 |
940 |
1250 |
1100 |
1440 |
1350 |
1410 |
Частота обертання кривошипа 1 і кулачка |
п1=пК |
об/хв |
71 |
72 |
68 |
74 |
72 |
72 |
70 |
75 |
65 |
82 |
Маса ланок важільного механізму |
т3 т5 |
|
18 40 |
20 60 |
19 50 |
18 40 |
20 50 |
18 40 |
20 60 |
19 50 |
18 40 |
20 50 |
Моменти інерції ланок |
JS1 JS3 JДВ |
|
2,0 0,43 0,06 |
3,5 0,82 0,05 |
3,0 0,60 0,12 |
2,5 0,43 0,09 |
2,0 0,82 0,10 |
2,0 0,43 0,05 |
1,8 0,82 0,06 |
3,5 0,43 0,07 |
3,0 0,80 0,08 |
2,5 0,60 0,06 |
Сила різання |
РРІЗ |
|
1,8 |
2,0 |
1,6 |
1,7 |
1,9 |
2,2 |
2,4 |
2,6 |
2,0 |
2,5 |
Коефіцієнт нерівномірності обертання кривошипа |
|
– |
1/30 |
1/20 |
1/25 |
1/30 |
1/20 |
1/25 |
1/30 |
1/25 |
1/20 |
1/30 |
Продовження таблиці 4
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
Положення кривошипа для силового розрахунку механізму |
|
|
120 |
150 |
210 |
240 |
210 |
150 |
120 |
150 |
210 |
240 |
Модуль зубчастих коліс планетарного механізму |
|
|
3 |
4 |
5 |
3 |
4 |
5 |
3 |
4 |
5 |
3 |
Числа зубців коліс простої передачі |
|
– – |
12 24 |
12 20 |
12 26 |
14 26 |
11 25 |
13 26 |
12 22 |
14 20 |
15 25 |
13 23 |
Модуль зубчастих коліс za, zb |
|
|
10 |
12 |
13 |
14 |
15 |
16 |
15 |
14 |
12 |
10 |
Довжина коромисла кулачкового механізму |
|
|
0,14 |
0,12 |
0,15 |
0,14 |
0,13 |
0,12 |
0,15 |
0,16 |
0,14 |
0,12 |
Кутовий хід коромисла |
|
|
20 |
16 |
15 |
17 |
18 |
15 |
20 |
22 |
25 |
18 |
Фазові кути повороту кулачка |
|
град |
65 15 |
60 10 |
65 15 |
50 10 |
65 15 |
60 10 |
65 10 |
50 22 |
65 10 |
60 15 |
Допустимий кут тиску |
θдоп |
град |
35 |
30 |
32 |
35 |
30 |
32 |
35 |
32 |
30 |
35 |
Т
Рис. 5. Механізми довбального верстата:
а – важільний механізм переміщення довбача; б – діаграма сил різання; в – планетарна та проста ступені редуктора; г – кулачковий механізм поперечної подачі стола; д – косинусоїдальний закон зміни аналога прискорення коромисла кулачкового механізму
Таблиця 5
Параметри |
Позна-чення |
Одиниця вимірю-вання |
Варіанти числових значень | |||||||||
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 | |||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
Розміри ланок важільного механізму lCS4=0,5lCD |
|
м |
0,10 0,05 0,10 0,40 0,02 0,03 0,30 0,50 |
0,11 0,05 0,11 0,45 0,01 0,02 0,34 0,56 |
0,12 0,04 0,08 0,35 0,03 0,04 0,27 0,43 |
0,13 0,06 0,12 0,50 0,02 0,03 0,38 0,62 |
0,14 0,08 0,12 0,56 0,02 0,03 0,44 0,68 |
0,10 0,04 0,09 0,30 0,01 0,02 0,21 0,39 |
0,15 0,05 0,10 0,50 0,01 0,02 0,40 0,60 |
0,12 0,06 0,14 0,48 0,02 0,03 0,34 0,52 |
0,16 0,08 0,15 0,60 0,02 0,04 0,45 0,75 |
0,14 0,07 0,15 0,55 0,01 0,02 0,40 0,70 |
Частота обертання електродвигуна |
пДВ |
об/хв |
1500 |
1200 |
1500 |
1400 |
1500 |
1000 |
1500 |
1400 |
1000 |
1000 |
Частота обертання кривошипа 1 і кулачка |
п1=пК |
об/хв |
200 |
120 |
180 |
140 |
160 |
100 |
150 |
120 |
80 |
110 |
Маси ланок важільного механізму |
|
|
20 5 30 |
22 5 35 |
22 6 34 |
21 5 32 |
24 6 35 |
18 4 25 |
25 6 40 |
20 5 32 |
28 7 42 |
22 5 35 |
Моменти інерції ланок |
JS1 JS3 JS4 JДВ |
|
0,20 0,32 0,08 0,05 |
0,25 0,40 0,10 0,08 |
0,20 0,25 0,07 0,05 |
0,30 0,48 0,12 0,06 |
0,40 0,60 0,18 0,05 |
0,20 0,18 0,04 0,10 |
0,30 0,60 0,15 0,05 |
0,24 0,44 0,11 0,06 |
0,25 0,90 0,25 0,10 |
0,18 0,60 0,15 0,10 |
Сила різання |
РРІЗ |
|
2,0 |
1,75 |
1,5 |
1,8 |
1,35 |
1,9 |
1,6 |
1,7 |
1,85 |
2,5 |
