Голдобина Л.А., Аганин Е.В., Засидкевич И.Н., Петренко О.Б. Кон-

трольные задания по инженерной графике и методические указания по их выполнению для студентов дневной и заочной форм обучения по специаль-

ностям: 260501.65(271200) – Технология продовольственных продуктов спе-

циального назначения и общественного питания; 190603.65(230100) – Экс-

плуатация и обслуживание транспортных и технологических машин и обору-

дования; 150408.65(230300) – Бытовые машины и приборы; 260902.65(280900) – Конструирование швейных изделий; 080502.65(060800)

–Экономика и управление на предприятиях в сфере сервиса; 070801.65(052300) – Декоративно-прикладное искусство; 070801.65(052400)

–Дизайн; 050501.65(030500.04) - Профессиональное обучение (Дизайн).

Санкт-Петербург: СПбГУСЭ, 2009. - 95 с.: ил.

Методические указания содержат индивидуальные задания по инже-

нерной графике, основные требования стандартов Единой системы конструк-

торской документации (ЕСКД) по вопросам оформления графических доку-

ментов и примеры выполнения заданий.

3

СОДЕРЖАНИЕ

Стр.

1. Содержание дисциплины и требования к уровню ее ………..

освоения………………………………………………………………. 4

2.Общие указания к выполнению и оформлению контрольных заданий………………………………………………………………… 5

3.Основные требования стандартов ЕСКД к оформлению

чертежа………………………………………………………………… 6

4.Изображения: виды, разрезы, сечения………………………………30

5.Аксонометрические проекции………………………………………… 42

Литература …………………………………………………………………..50

Приложения……………………………………………………………………………..51

4

1. Содержание дисциплины и требования к уровню ее освоения

Дисциплина «Инженерная графика» входит в число фундаментальных общетехнических дисциплин и является базовой для освоения обще-

профессиональных и специальных дисциплин.

Основные цели дисциплины:

-овладение студентами основных знаний, умений и навыков, не-

обходимых для выполнения и чтения чертежа различного назначения;

-знакомство с новыми методами системного проектирования,

принципами работы с графической информацией в современных системах

автоматизированного проектирования.

Задачи дисциплины – научить студентов:

-основным требованиям стандартов Единой системы конструктор-

ской документации (ЕСКД), стадий и основ разработки конструкторской до-

кументации, способов технического документирования;

-решать инженерно-геометрические задачи графическими прие-

мами, в том числе с использованием средств машинной графики.

В результате изучения дисциплины «Инженерная графика» студент

должен:

·знать:

-содержание и требования ГОСТов ЕСКД;

·уметь:

-выполнять виды, разрезы, сечения различных геометрических

объектов;

-наносить размеры на чертежах;

-выполнять эскизы деталей;

-выполнять и читать рабочие чертежи деталей, сборочных единиц;

·получить навыки:

-позволяющие излагать технические идеи с помощью чертежа;

-работы с конструкторской документацией;

5

- использования инженерной графики при решении практических

задач, связанных с профессиональной деятельностью.

2. Общие указания к выполнению и оформлению

контрольных заданий

Контрольная работа состоит из следующих заданий по основным те-

мам курса «Инженерная графика»:

-шрифты;

-построение трех видов по данному наглядному изображению предмета

(задание в приложении А1); - построение трех видов предмета по двум данным с выполнением раз-

резов (задание в приложении А2); - построение аксонометрии детали с вырезом одной четверти (по зада-

нию из приложения А2); - чертеж вала с выполнением вынесенных и наложенных сечений (зада-

ние в приложении А3).

Каждое задание выполняется на ватмане формата А3 (420х297). На чертеже должна быть выполнена рамка и основная надпись в соответствии с требованиями ГОСТ 2.104-68. Чертеж рекомендуется выполнять в масштабе

1:1, при необходимости масштаб может быть изменен. Все надписи на чер-

теже должны быть выполнены в соответствии с ГОСТ 2.304-81. Толщина ли-

ний выбирается в соответствии с ГОСТ 2.303-68. Задание может быть выпол-

нено карандашом или с помощью известных пакетов автоматизированного проектирования (Компас, Автокад).

Вариант задания и метод выполнения чертежа определяет преподава-

тель.

6

3. Основные требования стандартов ЕСКД к оформлению чертежа

3.1. Форматы

Чертежи выполняют на листах ватмана определенного формата (разме-

ра). Форматы листов определяются размерами внешней рамки чертежа, вы-

полненной тонкой линией. Согласно ГОСТ 2.30168 формат с размерами сторон 841х1189 мм, площадь которого равна 1 м2, и другие форматы, полу-

ченные путем последовательного деления его на две равные части парал-

лельно меньшей стороне соответствующего формата, принимаются за основ-

ные. Обозначения и размеры основных форматов должны соответствовать указанным в табл. 1.

Допускается применение дополнительных форматов, образуемых уве-

личением сторон основных форматов на величину, кратную их размерам.

При этом коэффициент увеличения должен быть целым числом.

Размеры производных форматов, как правило, следует выбирать из табл.2. Обозначение производного формата составляется из обозначения ос-

новного формата и его кратности согласно табл.2, например, А0х2, А4х8 и

т.д.

7

3.2 . Масштабы

Масштабом называется отношение линейных размеров изображения предмета на чертеже к действительным размерам этого предмета.

Согласно ГОСТ 2.308-68 масштабы изображений на чертежах должны выбираться из следующего ряда.

Масштаб, указанный в предназначенной для этого графе основной над-

писи чертежа, должен обозначаться по типу 1:1, 2:1 и т.д., а в остальных слу-

чаях — по типу (1:1), (1:2), (2:1) и т.д.

3.3. Линии

Для изображения предметов на чертежах ГОСТ 2.30368 устанавлива-

ет начертание, толщину и основные назначения линий на чертеже.

Толщина сплошной основной линии S должна быть в пределах от 0,5

до 1,4 мм в зависимости от величины и сложности изображения, а также от формата чертежа.

Толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе.

Длина штрихов у штриховых линий должна быть примерно в 10 раз больше толщины штриха, а длина штрихов штрихпунктирной линии выбира-

ется в зависимости от величины изображения. Штрихи в линии должны быть примерно одинаковой длины. Промежутки между ними также должны быть примерно одинаковыми. Штрихпунктирные линии должны пересекаться и заканчиваться штрихами. Штрихпунктирные линии, применяемые в качестве центровых, следует заменять сплошными тонкими линиями, если диаметр окружности или размеры других геометрических фигур в изображении менее

12 мм.

9

3.4. Основная надпись

Чертеж оформляется рамкой, которая проводится сплошной основ-

ной линией на расстоянии 5 мм от правой, нижней и верхней сторон внеш-

ней рамки чертежа. С левой стороны оставляется поле шириной 20 мм,

служащее для подшивки и брошюровки чертежей (рис. 3.1).

Основная надпись помещается в правом нижнем углу конструкторских документов. На листах формата А4 основную надпись располагают вдоль ко-

роткой стороны листа, на листах формата А3 и более допускается распола-

гать основную надпись вдоль длинной или короткой стороны листа.

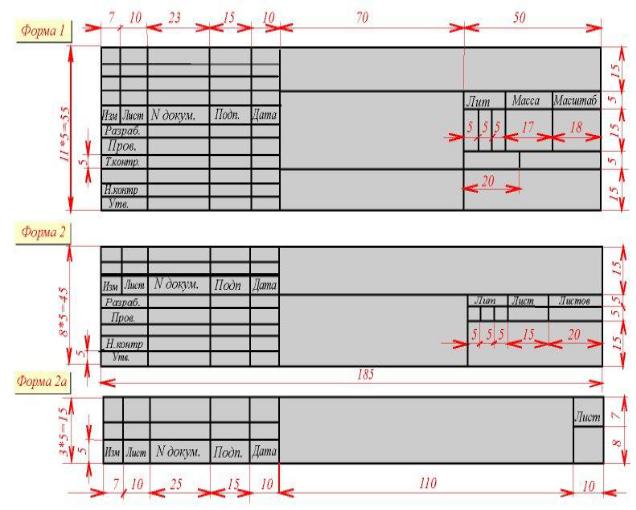

Основные надписи, дополнительные графы к ним выполняют сплошными основными и сплошными тонкими линиями по ГОСТ 2.303-68 (рис. 3.1).

В графах основной надписи указывают:

вграфе 1 — наименование изделия;

вграфе 2 — обозначение документа;

вграфе 3 — обозначение материала детали;

вграфе 4 — литеру, присвоенную данному документу;

вграфе 5 — массу изделия по ГОСТ 2.109-73;

вграфе 6 — масштаб;

вграфе 7 — порядковый номер листа (на документах, состоящих из одного листа, графу не заполняют);

вграфе 8 — общее количество листов документа (графу заполняют только на первом листе);

вграфе 9 — наименование предприятия, выпускающего документ;

вграфе 10заполняют при необходимости по усмотрению разработчика, например: "Начальник отдела", "Рассчитал";

вграфе 11фамилии лиц, подписавших документ;

вграфе 12подписи лиц, фамилии которых указаны в графе 11;

вграфе 13дата.

10

(2)

(11) (1)

(3) (9)

Рис. 3.1

3.5. Шрифты

ГОСТ 2.304-81 определяет начертание, размеры и правила выполне-

ния надписей на чертежах и других конструкторских документах.

Наклон букв и цифр к основанию строки должен быть около 75о. Кон-

струкцию каждой буквы и цифры следует изучить по соответствующим чер-

тежам, выполненным в ГОСТ 2.304-81 или по плакатам, имеющимся в лабо-

ратории инженерной графики. Пропорции букв, цифр и знаков следует изу-

чить и запомнить, чтобы в дальнейшем правильно выполнять надписи.

Размер шрифта h — величина, равная высоте прописных букв в мм.
