Типы конечных Эл. Пластинчатых

Примечание: Назначение типов элементов можно делать из этого диалога:

60

ГРУППА КОМПАНИЙ ИНФАРС SCAD OFFICE

Нет противоречия по степеням свободы. Узлы должны быть в одной плоскости.

Если ругается на то, что узлы лежат в разных плосктостях нужно разбить Эл.на треуг.

Плита от оболочки 3 элемента Плита с пространственным стержнем не работает по Х

В больших оболочках использовать плиту. В балках стенках

нет изгибов, степень поворота только 3 линейных поворота.

Балка стенка как плита? Изгибаться в плоскости.? Может ли? Если у стены прилож горизонтальная нагрузка, армируется так же как плита.

При задании балки стенки обязательно обратить внимание на сшивку элементов, что бы не возникало геом. Неизменяемости.

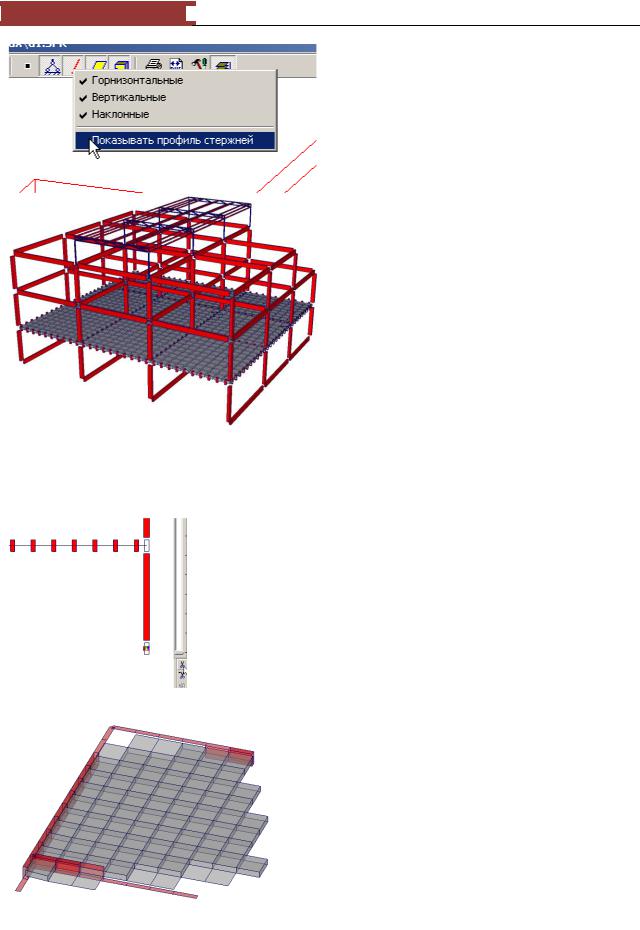

Включаем все Идем в презент. Графику.

61

ГРУППА КОМПАНИЙ ИНФАРС SCAD OFFICE

Фрагментировать в данном режиме плиту…. Рис.

62

ГРУППА КОМПАНИЙ ИНФАРС SCAD OFFICE

Выбираем сечение вводим жестки вставки.

Задание эксцент и более конг жескости узла.

Н начальный узел и К конечный узел Вводим в оба узла

ОК

Настроим изображение.

63

ГРУППА КОМПАНИЙ ИНФАРС SCAD OFFICE

През. Графика.

Положим перекрытие на 7 метров, положим сетку и сделаем дырку.

Внешний

Внутр.

64

ГРУППА КОМПАНИЙ ИНФАРС SCAD OFFICE

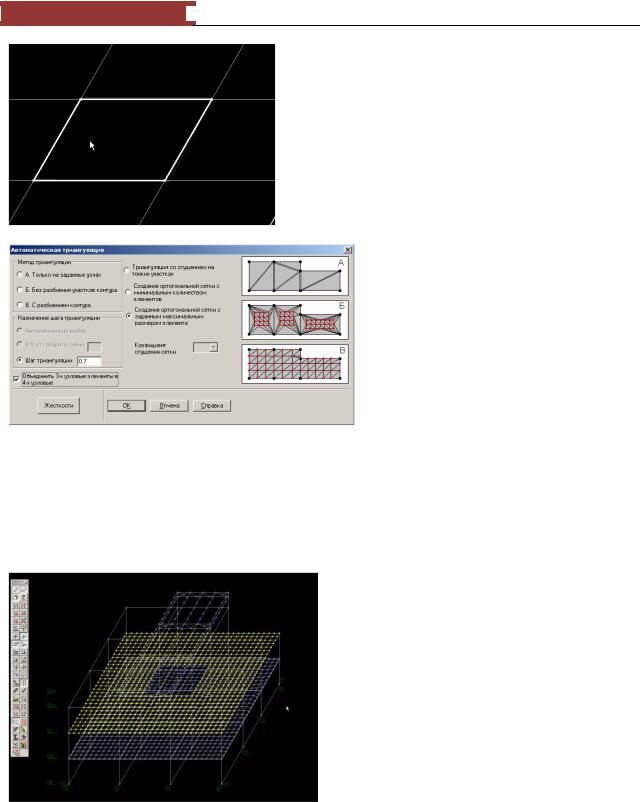

Шаг 0.7 Галку Объединить 3х узловае Эл.ты в 4 узовые.

Нажимаем Ок.

Устанавливаем схему (сшиваем) Отображаем модель.

При орт разбиение вектор N устанавливается туда куда мы потянули.

Задаем жесткость Отключаем Стержни, назначение жесткостей пластины.

Если жест уже есть, то выбираем существующий, но это не обязательно т.к автоматически программа дает следующий порядковый номер.

65

ГРУППА КОМПАНИЙ ИНФАРС SCAD OFFICE

Выбираем констр.и говорим ОК.

На верх натягиваем поверхность

Сечение ХY и выдел верхнюю поверхность

66

ГРУППА КОМПАНИЙ ИНФАРС SCAD OFFICE

Метод только на заданных узлах

Сшиваем, Отображаем

Нам нужна 0 жесткость.

Без жесткости оставить совсем нельзя. Отключаю стержни, назначение.

Вес от покрытия будем маленький

67

ГРУППА КОМПАНИЙ ИНФАРС SCAD OFFICE

Вклада в жесткость не будет. Зато вес соберется.

Нули плохо работают

Так же можно передавать так же ветровые нагрузки.

ОК.

Указываем все элементы нажимаем ОК,

Для сбора нагрузок бросаем сверху снег В рез-те правильно соберется нагрузка. Пример самостоятельно:

Создаем на 10 метрах

Выделяем плоскость на уровне 10 метров, Разбиваем данную плоскость на

68

ГРУППА КОМПАНИЙ ИНФАРС SCAD OFFICE

Задаем контур Производим триангулярцию.

Производим сборку конструкции

Сохраняем .

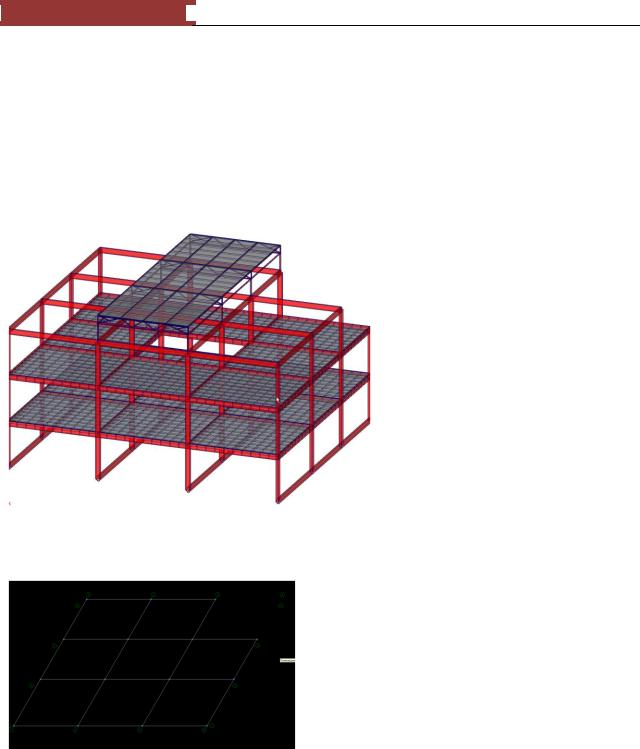

Назначаем жесткость. Выбираем жесткость, как уже была в первой плите. Тип 6 - Отображаем модель здания.

Отображаем в презентационной графике.
