Таблиці
.docx
Таблиця
1
– Технічні дані асинхронних трифазних
коротко замкнутих закритих обдув них
двигунів з нормальним пусковим моментом
Таблиця 2 – Основні розміри, мм, асинхронних трифазних коротко замкнутих двигунів серії 4А (виконання М100)
Таблиця 3 – Вибір перерізу клинового паса за потужністю і частотою обертання вала
Таблиця 4 – Мінімальне значення діаметрів менших шківів для передачі найбільших моментів
|
Профіль перерізу паса |
О |
А |
Б |
В |
|
Обертаючий момент, Нм |
<30 |
15….60 |
50….150 |
120….250 |
|
d1max; мм |
63 |
90 |
125 |
200 |
Таблиця 5 – Допустима потужність [р0] kBm, що передає один клиновий пас
Таблиця 6 – Розміри перерізу канавок шківів для клинових і полі клинових пасів
|
Тип пасу |
Переріз пасу |
t |
l0 |
p |
f |
h |
Значення α, град |
||||
|
34 |
36 |
38 |
40 |
||||||||
|
розміри, мм |
Розрахункові діаметри шківів dp, мм |
||||||||||
|
Клиновий |
О А Б |
2,5 3,3 4,2 |
8,5 11 14 |
12 15 19 |
8 10 12,5 |
7 8,7 10,8 |
63…71 90…112 125…160 |
80…100 125…160 180…324 |
112…160 180…400 250…500 |
|
|
|
Поліклиновий |
К Л М |
1,0 2,4 3,5 |
– – – |
2,4 4,8 9,5 |
3,5 5,5 10 |
2,35 4,85 10,35 |
– – – |
– – – |
– – – |
40…500 80…800 180…1000 |
|
Таблиця
7
– Рекомендована кількість зубів меншої
зірочки z1
|
Тип ланцюга |
z1, при передатному відношенні |
||||||
|
1…2 |
2…3 |
3…4 |
4…5 |
5…6 |
6 |
Zmin |
|
|
Втулковороликовий |
31..27 |
27…25 |
25…23 |
23…21 |
21..14 |
17…15 |
13(9) |
|
Зубчастий |
35…32 |
32…30 |
30…27 |
27…23 |
23…19 |
19…17 |
17(13) |
Таблиця 8 – Приводні ланцюги ПР (приводні роликові) однорядні
ГОСТ 13268-81
Таблиця 9 – Значення допустимого тиску [p] для роликових ланцюгів
|
Частота обертання n1, хв-1 |
[р] МПа, при z = 15...30 і t мм |
|||
|
12,7 15,875 |
19,05 25,40 |
31,75 38,10 |
44,45 50,80 |
|
|
50 |
34,3 |
34,3 |
34,3 |
34,3 |
|
200 |
30,9 |
29,4 |
28,1 |
25,7 |
|
400 |
28,1 |
25,7 |
23,7 |
20,6 |
|
600 |
25,7 |
22,9 |
20,6 |
17,2 |
|
800 |
23,7 |
20,6 |
18,1 |
14,7 |
|
1000 |
22,0 |
18,6 |
16,3 |
- |
|
1200 |
20,6 |
17,2 |
14,7 |
- |
|
1600 |
18,1 |
14,7 |
- |
- |
|
2000 |
16,3 |
- |
- |
- |
|
2400 |
14,7 |
- |
- |
- |
|
2800 |
13,4 |
- |
- |
- |
Таблиця 10 – Значення коефіцієнтів К,; К2; К3; К4;К5
■
К1 – динамічний коефіцієнт: К1= 1 при спокійному навантаженні, К1;= 1,2, _ при поштовхах;
К2 – коефіцієнт мащення: К2 = 0,5 при неперервному, К2 = 1 при краплинам К2 = 1,5 при періодичному мащенні ланцюгової передачі;
К3 – коефіцієнт тривалості роботи: К3 = 1 при однозмінній; К3 = 1,25 і двозмінній, К3=1,45 при тризмінній роботі ланцюгової передачі;
К4 – коефіцієнт довжини ланцюга: К4 = 1 при а = (ЗО...50)t, К4=0,8 при а = (60...80) t;
К5 – коефіцієнт способу регулювання натягу ланцюга: К5 = 1 при регулюванні відтискними опорами, К5=1,1 при регулюванні натискними роликами або відтискними зірочками.

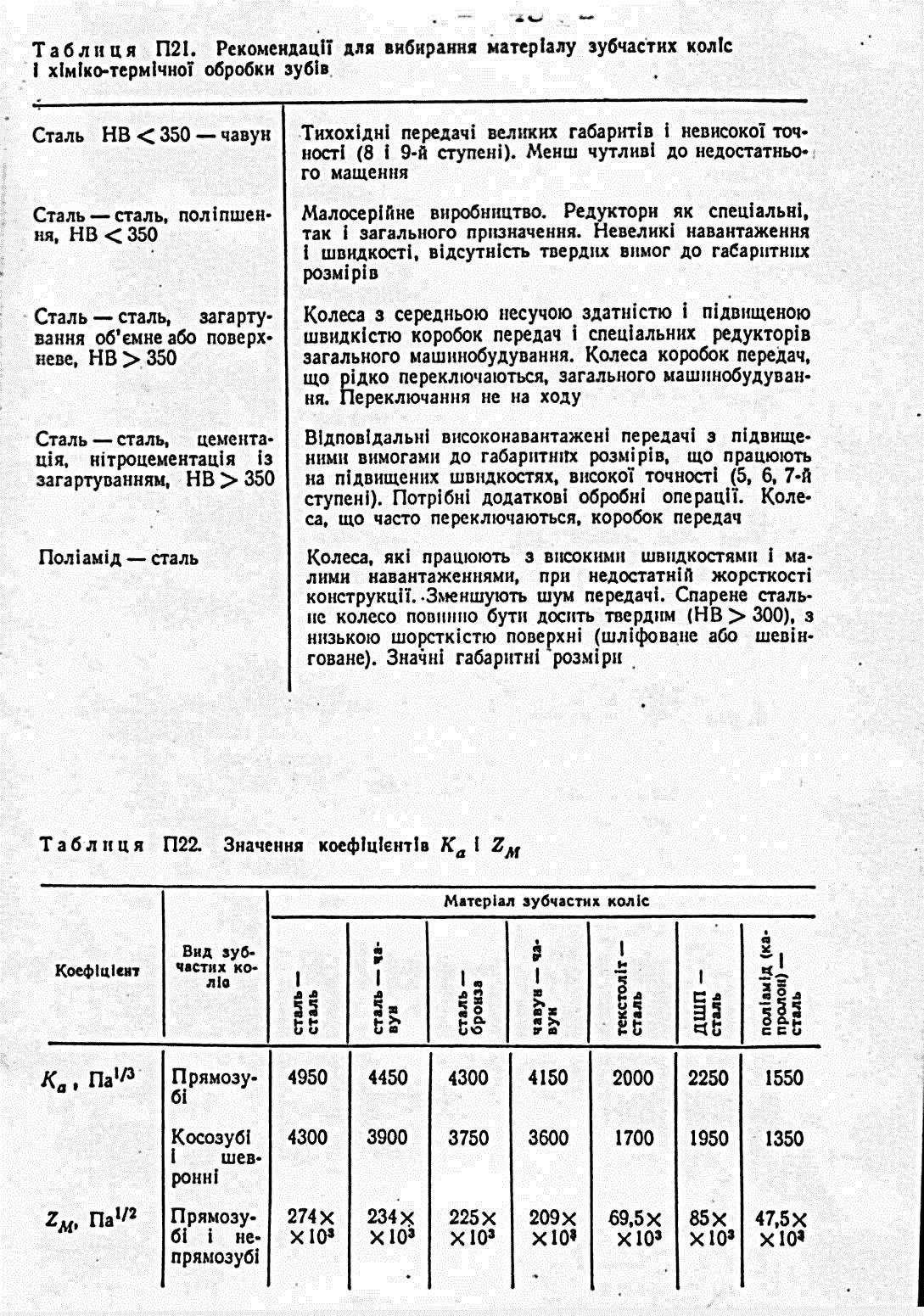

Таблиці 11 – Механічні характеристики деяких марок сталей
Таблиця 14 – Нормальні модулі mn евольвент них циліндричних зубчастих коліс і зовнішні колові me модулі конічних прямозубих коліс ГОСТ 9563-81
Таблиця 15 – Значення коефіцієнтів КНα і КFα для не прямозубих передач
Таблиця 16 – Значення коефіцієнтів КНβ і КFβ розподілу навантажень по ширині вінця циліндричного колеса при розрахунку на контактну і згинальну витривалість
Таблиця 17 – Коефіцієнт форми спряжених поверхонь (zH)
|
β, град |
0 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
|
|
1,76 |
1,74 |
1,71 |
1,67 |
1,62 |
1,56 |
1,5 |
1,42 |
Таблиця
18 –
Значення коефіцієнтів
і
Таблиця
19 – Коефіціенти
фрми зубів
для не коригованого зубчатого і червячного
колеса
Таблиця 20. – Манжети гумові армовані для валів ГОСТ 8752-79
Умовне позначення
Таблиця 21 – Підшипники радіальні однорядні ГОСТ-8338-75
|
Позначення |
Розміри, мм |
Вантажопідйомність,Кн |
Вага, кг |
|||||||
|
d |
D |
B |
r |
динамічна С |
статична С0 |
|
||||
|
Особливо легка серія 100 |
||||||||||
|
104 |
20 |
42 |
12 |
1,0 |
9,36 |
4,5 |
0,070 |
|||
|
105 |
25 |
47 |
12 |
1,0 |
11,2 |
5,6 |
0,082 |
|||
|
106 |
30 |
55 |
13 |
1,5 |
13,3 |
6,8 |
0,119 |
|||
|
107 |
35 |
62 |
14 |
1,5 |
15,9 |
8,5 |
0,154 |
|||
|
108 |
40 |
68 |
15 |
1,5 |
16,8 |
9,3 |
0,191 |
|||
|
109 |
45 |
75 |
16 |
1,5 |
21,2 |
12,2 |
0,241 |
|||
|
110 |
50 |
80 |
16 |
1,5 |
21,6 |
13,2 |
0,260 |
|||
|
111 |
55 |
90 |
18 |
2,0 |
28,1 |
17,0 |
0,383 |
|||
|
112 |
60 |
95 |
18 |
2,0 |
29,6 |
18,3 |
0,411 |
|||
|
113 |
65 |
100 |
18 |
2,0 |
30,7 |
19,6 |
0,437 |
|||
|
Легка серія 200 |
||||||||||
|
204 |
20 |
47 |
14 |
1,5 |
12,7 |
6,2 |
0,108 |
|||
|
205 |
25 |
52 |
15 |
1,5 |
14,0 |
6,95 |
0,129 |
|||
|
206 |
30 |
62 |
16 |
1,5 |
19,5 |
10,0 |
0,200 |
|||
|
207 |
35 |
72 |
17 |
2,0 |
25,5 |
13,7 |
0,284 |
|||
|
208 |
40 |
80 |
18 |
2,0 |
32,0 |
17,8 |
0,349 |
|||
|
209 |
45 |
85 |
19 |
2,0 |
33,2 |
18,6 |
0,404 |
|||
|
210 |
50 |
90 |
20 |
2,0 |
35,1 |
19,8 |
0,460 |
|||
|
211 |
55 |
100 |
21 |
2,5 |
43,6 |
25,0 |
0,597 |
|||
|
212 |
60 |
110 |
22 |
2,5 |
52,0 |
31,0 |
0,771 |
|||
|
213 |
65 |
120 |
23 |
2,5 |
56,0 |
34,0 |
0,997 |
|||
|
214 |
70 |
125 |
24 |
2,5 |
61,8 |
37,5 |
1,072 |
|||
|
215 |
75 |
130 |
25 |
2,5 |
66,3 |
41,0 |
1,179 |
|||
|
Середня серія 300 |
||||||||||
|
304 |
20 |
52 |
15 |
2,0 |
15,9 |
7,8 |
0,145 |
|||
|
305 |
25 |
62 |
17 |
2,0 |
22,5 |
11,4 |
0,230 |
|||
|
306 |
30 |
72 |
19 |
2,0 |
29,1 |
14,6 |
0,331 |
|||
|
307 |
35 |
80 |
21 |
2,5 |
33,2 |
18,0 |
0,447 |
|||
|
308 |
40 |
90 |
23 |
2,5 |
41,0 |
22,4 |
0,625 |
|||
|
309 |
45 |
100 |
25 |
2,5 |
52,7 |
30,0 |
0,828 |
|||
|
310 |
50 |
110 |
27 |
3,0 |
61,8 |
36,0 |
1,062 |
|||
|
311 |
55 |
120 |
29 |
3,0 |
71,5 |
41,5 |
1,375 |
|||
|
312 |
60 |
130 |
31 |
3,5 |
81,9 |
48,0 |
1,717 |
|||
|
313 |
65 |
140 |
33 |
3,5 |
92,3 |
56,0 |
2,098 |
|||
|
314 |
70 |
150 |
35 |
3,5 |
104,0 |
63,0 |
2,543 |
|||
|
315 |
75 |
160 |
37 |
3,5 |
112,0 |
72,0 |
3,055 |
|||
|
Важка серія 400 |
||||||||||
|
405 |
25 |
80 |
21 |
2,5 |
36,4 |
20,4 |
0,530 |
|||
|
406 |
30 |
90 |
23 |
2,5 |
47,0 |
26,7 |
0,725 |
|||
|
407 |
35 |
100 |
25 |
2,5 |
55,3 |
31,0 |
0,954 |
|||
|
408 |
40 |
110 |
27 |
3,0 |
63,7 |
36,5 |
1,227 |
|||
|
409 |
45 |
120 |
29 |
3,0 |
76,1 |
45,5 |
1,54 |
|||
|
410 |
50 |
130 |
31 |
3,5 |
87,1 |
52,0 |
1,89 |
|||
|
411 |
55 |
140 |
33 |
3,5 |
100,0 |
63,0 |
2,29 |
|||
|
412 |
60 |
150 |
35 |
3,5 |
108,0 |
70,0 |
2,76 |
|||
|
413 |
65 |
160 |
37 |
3,5 |
119,0 |
78,1 |
3,28 |
|||
|
414 |
70 |
180 |
42 |
4,0 |
143,0 |
105,0 |
4,85 |
|||
|
416 |
80 |
200 |
48 |
4,0 |
163,0 |
125,0 |
6,72 |
|||
|
417 |
85 |
210 |
52 |
5,0 |
174,0 |
135,0 |
7,88 |
|||
Таблиця 22 – Підшипники роликові конічні однорядні ГОСТ-333-79
|
Позн |
Розміри. мм |
Вага, кг |
α, град |
Вантажопід-йомність, Кн |
Фактори навантажень |
||||||||||||
|
d |
D |
T |
b |
c |
|
|
|
динам. С |
Стати С0 |
е |
Y |
Y0 |
|||||
|
Легка серія |
|||||||||||||||||
|
7204 |
20 |
47 |
15,25 |
14 |
12 |
1,5 |
0,12 |
14 |
19,1 |
13,3 |
0,36 |
1,67 |
0,92 |
||||
|
7205 |
25 |
52 |
16,25 |
15 |
13 |
1,5 |
0,15 |
14 |
23,9 |
17,9 |
0,36 |
1,67 |
0,92 |
||||
|
7206 |
30 |
62 |
17,25 |
16 |
14 |
1,5 |
0,23 |
14 |
29,8 |
22,3 |
0,36 |
1,65 |
0,91 |
||||
|
7207 |
35 |
72 |
18,25 |
17 |
15 |
2,0 |
0,33 |
14 |
35,2 |
26,3 |
0,37 |
1,62 |
0,89 |
||||
|
7208 |
40 |
80 |
19,75 |
20 |
16 |
2,0 |
0,45 |
14 |
42,4 |
32,7 |
0,38 |
1,56 |
0,86 |
||||
|
7209 |
45 |
85 |
20,75 |
19 |
16 |
2,0 |
0,48 |
15 |
42,7 |
33,7 |
0,41 |
1,45 |
0,80 |
||||
|
7210 |
50 |
90 |
21,75 |
21 |
17 |
2,0 |
0,54 |
14 |
52,9 |
40,6 |
0,37 |
1,60 |
0,88 |
||||
|
7211 |
55 |
100 |
22,75 |
21 |
18 |
2,5 |
0,71 |
15 |
57,9 |
46,1 |
0,41 |
1,46 |
0,80 |
||||
|
7212 |
60 |
110 |
23,75 |
23 |
19 |
2,5 |
0,89 |
13 |
72,2 |
58,4 |
0,35 |
1,71 |
0,94 |
||||
|
7214 |
70 |
125 |
26,25 |
26 |
21 |
2,5 |
1,33 |
14 |
95,9 |
82,1 |
0,37 |
1,62 |
0,89 |
||||
|
7215 |
75 |
130 |
27,25 |
26 |
22 |
2,5 |
1,42 |
15 |
97,6 |
84,5 |
0,39 |
1,55 |
0,85 |
||||
|
Середня серія |
|||||||||||||||||
|
7304 |
20 |
52 |
16,25 |
16 |
13 |
2,0 |
0,17 |
11 |
25,0 |
17,7 |
0,3 |
2,03 |
1,11 |
||||
|
7305 |
25 |
62 |
18,25 |
17 |
15 |
2,0 |
0,25 |
14 |
29,6 |
20,9 |
0,36 |
1,66 |
0,92 |
||||
|
7306 |
30 |
72 |
20,75 |
19 |
17 |
2,0 |
0,46 |
14 |
40,0 |
29,9 |
0,34 |
1,78 |
0,98 |
||||
|
7307 |
35 |
80 |
22,75 |
21 |
18 |
2,5 |
0,50 |
12 |
48,1 |
35,3 |
0,32 |
1,88 |
1,03 |
||||
|
7308 |
40 |
90 |
25,25 |
23 |
20 |
2,5 |
0,70 |
11 |
61,0 |
46,0 |
0,28 |
2,16 |
1,19 |
||||
|
7309 |
45 |
100 |
27,25 |
26 |
22 |
2,5 |
1,01 |
11 |
76,1 |
59,3 |
0,29 |
2,09 |
1,15 |
||||
|
7310 |
50 |
110 |
29,25 |
29 |
23 |
3,0 |
1,33 |
12 |
96,6 |
75,9 |
0,31 |
1,94 |
1,06 |
||||
|
7311 |
55 |
120 |
31,50 |
29 |
25 |
3,0 |
1,64 |
13 |
102,0 |
81,5 |
0,33 |
1,80 |
0,99 |
||||
|
7312 |
60 |
130 |
33,50 |
31 |
27 |
3,5 |
2,00 |
12 |
118,0 |
96,3 |
0,30 |
1,97 |
1,08 |
||||
|
7313 |
65 |
140 |
36 |
33 |
28 |
3,5 |
2,54 |
12 |
134,0 |
11,0 |
0,30 |
1,97 |
1,08 |
||||
|
7314 |
70 |
150 |
38 |
37 |
30 |
3,5 |
3,09 |
12 |
168,0 |
137,0 |
0,31 |
1,94 |
1,06 |
||||
|
7315 |
75 |
160 |
40 |
37 |
31 |
3,5 |
3,63 |
12 |
178,0 |
148,0 |
0,33 |
1,83 |
1,01 |
||||
|
Середня широка серія |
|||||||||||||||||
|
7604 |
20 |
52 |
22,25 |
21 |
18,5 |
2,0 |
0,24 |
11 |
31,5 |
22,0 |
0,298 |
2,011 |
1,106 |
||||
|
7605 |
25 |
62 |
25,25 |
24 |
21 |
2,0 |
0,37 |
11 |
47,5 |
36,0 |
0,273 |
2,194 |
1,205 |
||||
|
7606 |
30 |
72 |
27,75 |
29 |
23 |
2,0 |
0,57 |
12 |
63,0 |
51,0 |
0,319 |
1,882 |
1,035 |
||||
|
7607 |
35 |
80 |
32,75 |
31 |
27 |
2,5 |
0,80 |
11 |
76,0 |
61,5 |
0,296 |
2,026 |
1,114 |
||||
|
7608 |
40 |
90 |
35,25 |
33 |
28,5 |
2,5 |
1,04 |
11 |
90,0 |
67,5 |
0,296 |
2,026 |
1,114 |
||||
|
7609 |
45 |
100 |
38,25 |
36 |
31 |
2,5 |
1,34 |
11 |
114,0 |
90,5 |
0,291 |
2,058 |
1,131 |
||||
|
7610 |
50 |
110 |
42,5 |
40 |
34 |
3,0 |
1,88 |
12 |
122,0 |
108,0 |
0,296 |
2,026 |
1,114 |
||||
|
7611 |
55 |
120 |
45,50 |
44,5 |
36,5 |
3,0 |
2,43 |
12 |
160,0 |
140,0 |
0,323 |
1,855 |
1,020 |
||||
|
7612 |
60 |
130 |
48,50 |
47,5 |
39 |
3,5 |
2,99 |
12 |
186,0 |
157,0 |
0,305 |
1,966 |
1,081 |
||||
|
7613 |
65 |
140 |
51 |
48 |
41 |
3,5 |
3,63 |
12 |
210,0 |
168,0 |
0,328 |
1,829 |
1,006 |
||||
|
7614 |
70 |
150 |
54 |
51 |
43 |
3,5 |
4,44 |
13 |
240,0 |
186,0 |
0,351 |
1,710 |
0,940 |
||||
|
7615 |
75 |
160 |
58 |
55 |
46,5 |
3,5 |
5,38 |
11 |
280,0 |
235,0 |
0,301 |
1,996 |
1,198 |
||||
