16.Назначение, конструкция и нумерация громполос.
Громполосой чаще называют кабельную линию от кросса до распределительного шкафа тем самым, подменяя понятие магистраль. Увы, по определениям официальных документов это не совсем правильно, громполоса это только оконечное устройство изображённое справа.
Громполоса имела электро-механическую защиту сосновными элементами которой являются угольные разрядники и термокатушки (термички).
Угольные разрядники (угли) предохраняли станционное оборудование и линию от превышения наводимого с линии напряжения и состояли из двух угольков с перфорированной прокладкой между ними. Термокатушка (термичка) - самовосстанавливающийся предохранитель. При превышении тока в линии в термокатушке втягивался наконечник, что приводило к отщёлкиванию контактной пружины громполосы
Громполосы на кроссе собирались в вертикальные ряды, которые к тому же имели дополнительную сигнализацию. Сигнализация срабатывала при отключении предохранителя - термички, тем самым, предупреждая работников кросса о вышедшей из строя кабельной паре.
Колонны при стандартной высоте потолков помещения, как правило, состояли из четырёх громполос (100 пар), а при большей высоте помещения из шести оконечных (150) пар. Каждой колонне присваивался номер, который для работников кросса, линейщиков и работников техучёта и был номером громполосы. На фотографии в центре белые таблички именно с этими номерами. Такой же номер писался на боксе оконечивающим кабельную линию.
Общая схема для каждой пары громполосы выглядит так:

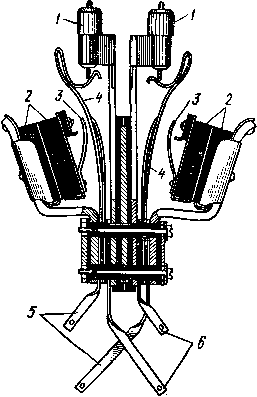

Схема громполосы (полосы защитной)
1-термическая катушка, 2 - разрядник, 3 - сигнальная пружина, 4 - пружина держателя, 5, 6-линейная и станционная стороны
17.Конструкция и маркировка кабелей сельской связи.
Кабели сельской телефонной связи подразделяются на межстанционные – соединительные и абонентские. Имеют медные жилы (0.9; 1.2 мм), полиэтиленовую изоляцию и полиэтиленовую оболочку (КСПП,КСППБ), скрутка звездная, поясная изоляция в виде трубки. Экран – металлическая лента с проволокой (КСППК). Емкость – одна четверка
На АЛ СТС применяются однопарные кабели (ПРППМ – медная жила, 0.9; 1.2 мм; ПРППА – алюминиевая жила, 1.6 мм).
18.Монтаж сердечника кабеля с помощью многожильных соединителей
19.Монтаж коаксиальных кабелей
Сращивание внутреннего проводника производится с помощью медной гильзы с прорезью, а внешнего проводника и экрана—с помощью медных и стальных разрезных муфт, шейки которых обжимаются кольцами. Сросток изолируется полиэтиленовой гильзой. Затем сращиваются симметричные четверки. После монтажа симметричных четверок сросток обматывают тремя-четырьмя слоями кабельной бумаги или стеклоленты, между которыми укладывают паспорт. Запайка свинцовой муфты, установка и заливка чугунной муфты проводятся так же, как и на симметричных кабелях.
Для монтажа малогабаритных коаксиальных пар типа 1,2/4,6 используются специальные инструменты и детали, в основном подобные применяемым на парах типа 2,6/9,5. Особенность монтажа пар типа 1,2/4,6 состоит в том, что после разделки коаксиальных пар на каждую из них надвигается латунная опорная втулка (рис.29), скрепляющая концы экранных лент и создающая опору для медных и стальных муфт при их обжиме в процессе сращивания внешнего проводника и экранных лент.
Рис.29.
Разделка малогабаритного коаксиального
кабеля типа 1,2/4,6 (показана одна коаксиальная
и одна симметричная пары):
1—оболочка;
2—изоляция коаксиальной пары; 3—экран;
4— опорная втулка;
5—внешний
проводник; 6—полиэтиленовая изоляция;
7 — внутренний проводник; 8 — симметричная
пара.
Монтаж коаксиальных пар комбинированного кабеля типа КМБ-8/6 осуществляется инструментами и деталями, применяемыми для кабелей КМБ-4 и МКТСБ-4.
Монтаж однокоаксиального кабеля типа ВКПА-2,1/9,7—разделка концов кабеля и основные этапы монтажа — показан на рис.30. Сращивание внутреннего проводника производится так же, как и на парах типа 2,6/9,5. Изоляция: между внутренним и внешним проводниками восстанавливается путем выпрессования полиэтилена, разогретого до вязкотекущего состояния с помощью пресс-формы и ручного шнекового пресса. Сращивание алюминиевого внешнего проводника выполняется методом опрессования .

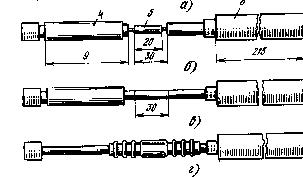

Рис.30.
Основные этапы монтажа однокоаксиального
кабеля типа 2,1/9,7:
а.—разделка
концов; б—сращивание внутреннего
проводника;
в — восстановление
изоляции; г — сращивание внешнего
проводника;
1—полиэтиленовый
шланг; 2—внешний проводник; 3— внутренний
проводник;
4 — трубка алюминиевая;
5 — гильза медная; 6—трубка полиэтиленовая.
