25 Детектирование импульсно-модулированных (им) и декодирование цифровых сигналов
25.1 Детектирование им сигналов
Особенностью ИМ сигналов является наличие в их спектре низкочастотных составляющих модулирующего сигнала, поэтому для их детектирования требуется выделить ФНЧ эти спектральные составляющие и не требуется нелинейных элементов.
Пусть модулирующий сигнал – гармоническое колебание с частотой F. Спектр АИМ содержит дискретные составляющие с частотами: 0, F, nfд, nfд+F. Амплитуда полезной составляющей спектра при АИМ:
,

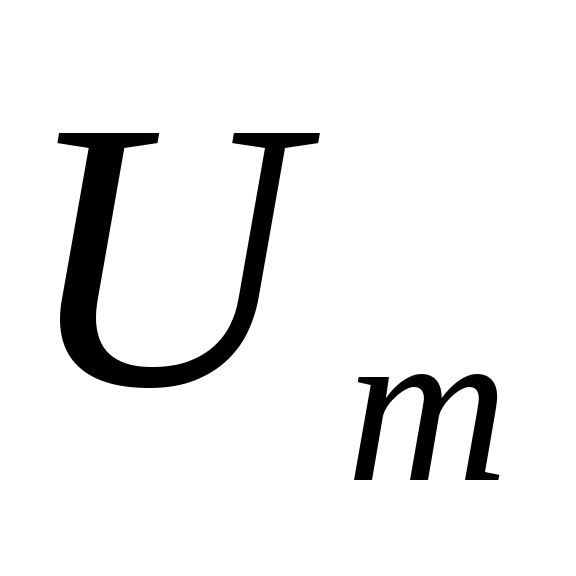

где - амплитуда импульсов дискретизации;

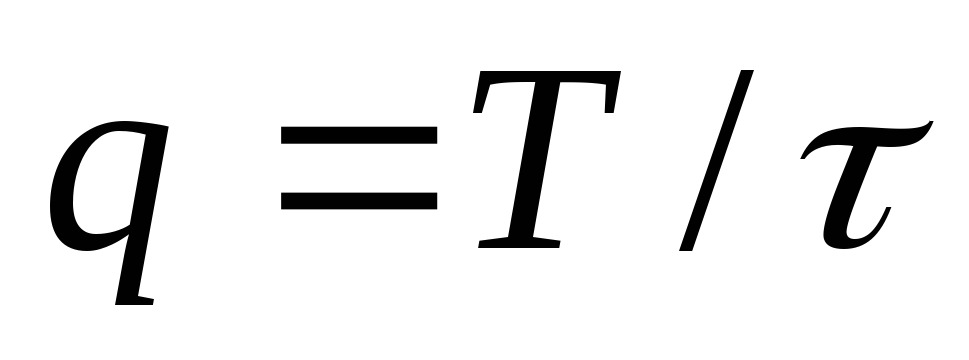

- скважность импульсов дискретизации;

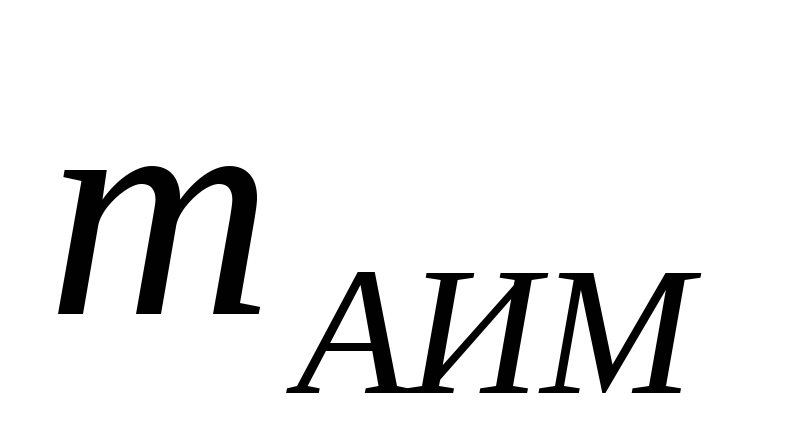

- индекс АИМ.

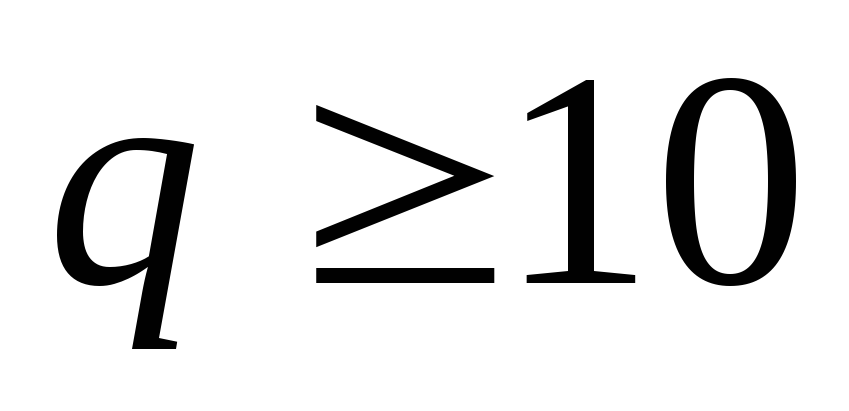

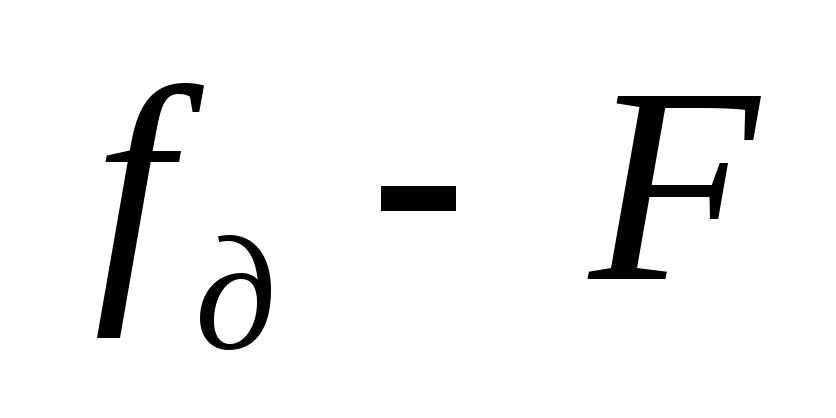

Если , то детектирование АИМ сигнала выполняет ФНЧ. Он выделяет компоненту спектра с частотой(полезную составляющую) и подавляет ближайшую к ней компоненту с частотой(мешающую).
Рисунок 25.1 – Структурная схема детектора АИМ сигнала при .

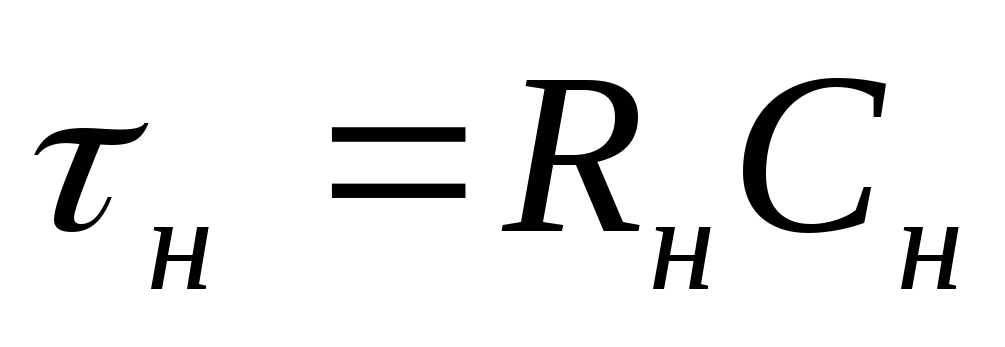

Если , то составляющая частоты модуляции в спектре АИМ сигнала мала. В этом случае детектирование осуществляется с помощью пикового детектора. Он позволяет получить больший по сравнению с ФНЧ уровень выходного сигнала. Пиковый детектор – АД, выходное напряжение которого пропорционально максимальному (пиковому) значению импульсов. Для работы детектора в пиковом режиме и отсутствия искажений детектируемого сигнала постоянная времени нагрузки детекторадолжна удовлетворять неравенствам:
,
где - период следования импульсов;

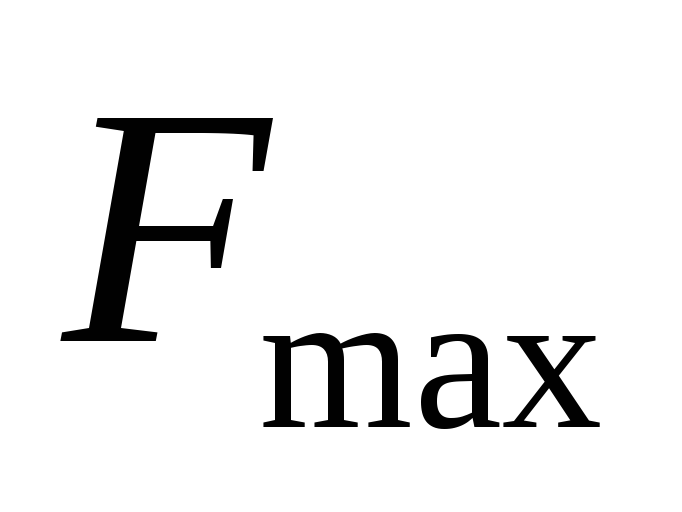

- максимальная частота спектра модулирующего сигнала.
Рисунок 25.2 – Структурная схема детектора АИМ сигнала при .
Перед детектированием всех остальных видов импульсной модуляции для повышения их помехоустойчивости осуществляется регенерация (восстановление формы импульсов). Для этого амплитудным ограничителем (АО) производится двустороннее ограничение импульсов на уровнях, близких к половине пикового значения импульсов. Это уменьшает влияние импульсных помех, устраняет флуктуационный шум в интервале между импульсами и в середине импульсов. Остаются влияния шума на фронты импульсов (вызывают сдвиг фронтов во времени) и мощных импульсных помех (вызывают дополнительные ложные импульсы).
Рисунок 25.3 – Регенерация ИМ сигналов: а - ИМ сигнал без помехи; б - смесь ИМ сигнала и помехи; в - регенерированный ИМ сигнал.

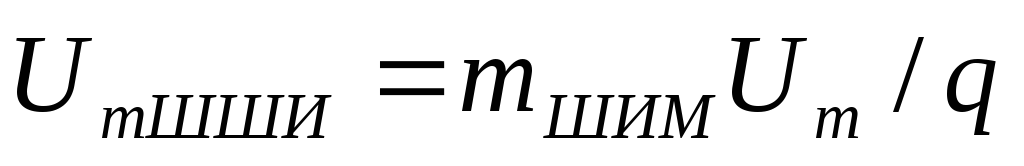

Спектр при ШИМ и ЧИМ богаче, чем при АИМ и содержит дискретные составляющие с частотами: 0, F, nfд, nfд+mF. Амплитуда полезной составляющей спектра при ШИМ:
,
где - индекс ШИМ.
Амплитуда составляющей частоты модуляции при ШИМ и ЧИМ значительно превышает амплитуды соседних по спектру мешающих составляющих, поэтому детектирование ШИМ и ЧИМ осуществляется ФНЧ.
Рисунок 25.4 – Структурная схема детектора ШИМ и ЧИМ сигналов.
Спектр при ФИМ содержит дискретные составляющие с частотами: 0, F, nfд, nfд+mF. Амплитуда полезной составляющей спектра:
,
где - максимальное смещение фронта импульса при модуляции.
Из выражения следует, что уровень полезной составляющей незначителен и зависит от частоты модуляции, поэтому детектирование ФИМ сигнала не может осуществляться ФНЧ. Сигналы ФИМ сначала преобразуются в АИМ или ШИМ сигналы, которые затем детектируются ФНЧ.
Рисунок 25.5 – Структурная схема детектора ФИМ сигналов.
