Завдання 4.
По наочному зображенню побудувати три вигляди фігури згідно варіанту.
94
Приклад виконання завдання 4.
95

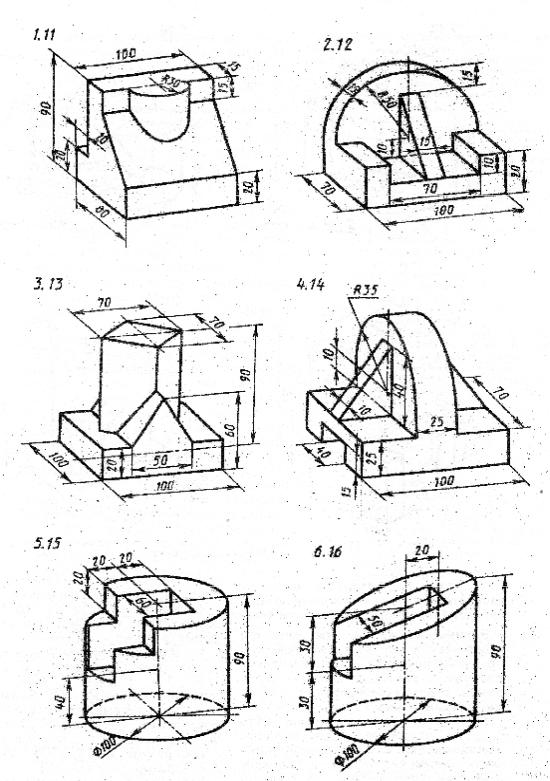

Варіанти завдання 4.
96
Завдання 5.
Побудувати креслення болтового або шпилькового з’єднання згідно варіанту.
Приклад виконання завдання 5.
97
Приклад шпилькового з’єднання
98
Приклад болтового з’єднання
99
Варіанти завдання 5.
|
З’эднання болтом |
|
З’эднання шпилькою |
|
|
|
|
|
|
№ |
d – діаметр болта |
Масштаб |
d – діаметр шпильки |
Масштаб |
|
l – дліна болта |
l – дліна шпильки |
||
|
|
|
||
|
ГОСТ 7798-70 |
|
l1 – дліна завінченого кінца |
|
|
|
|
шпильки |
|
|
|
|
|
|
1 |
М30х10 |
2:1 |
|
|
|
|
|
|
|
2 |
|
|
М22х65, l1 =1d, ГОСТ 22032-76 |
1:1 |
3 |
М42х10 |
1:2 |
|
|
|
|
|
|
|
4 |
|
|
М24х45, l1 =1,25d, ГОСТ 22034-76 |
1:1 |
5 |
М16х70 |
1:1 |
|
|
|
|
|
|
|
6 |
|
|
М18х50, l1 =1,6d, ГОСТ 22036-76 |
1:1 |
7 |
М22х65 |
1:1 |
|
|
|
|
|
|
|
8 |
|
|
М36х70, l1 =2d, ГОСТ 22038-76 |
1:2 |
9 |
М39х120 |
1:2 |
|
|
|
|
|
|
|
10 |
|
|
М42х95, l1 =1,25d, ГОСТ 22038-76 |
1:2 |
11 |
М30х120 |
1:2 |
|
|
|
|
|
|
|
12 |
|
|
М48х110, l1 =1d, ГОСТ 22032-76 |
1:2 |
13 |
М18х65 |
1:1 |
|
|
|
|
|
|
|
14 |
|
|
М42х90, l1 =1,25d, ГОСТ 22034-76 |
1:2 |
15 |
М27х70 |
1:1 |
|
|
|
|
|
|
|
16 |
|
|
М20х40, l1 =1,6d, ГОСТ 22036-76 |
1:1 |
17 |
М22х60 |
1:1 |
|
|
|
|
|
|
|
18 |
|
|
М12х45, l1 =2d, ГОСТ 22038-76 |
2:1 |
