Металлургия и время - Том 2

китайский Двухцветный ксилоГра-

фический отпечаток (1341 Г.)

и реконструкция наборных столов

восточная ксилоГрафия:

а – япония, 764-770 ГГ.; б – корея, 1011-1082 ГГ.; в – авалокитешвара-сутра,

китай, 1420 Г.

а

ксилография

Первым по времени способом механического размножения книг была ксилография (обрезная гравюра на дереве). Она возникла в буддийских монастырях Китая в правление династии Тан (618–907 гг.).

Форму для ксилографической печати изготовляли следующим образом: на гладкую деревянную доску наносили рисунок или ряды письменных знаков; линии рисунка обрезали, оставляя их выпуклыми, а пространство между линиями углубляли, вынимая древесину. Рельефные линии на доске смазывали краской

иполучали оттиск-отпечаток на бумаге или на другом материале. Вначале оттискивание с доски производилось печатниками ксилографических книг вручную. Доску клали на стол печатающей плоскостью кверху

инакатывали краской; затем осторожно накладывали на нее лист бумаги, придавливали и протирали тампоном – плоской подушечкой из кожи, набитой конским волосом, соломой или тряпками и снабжённой

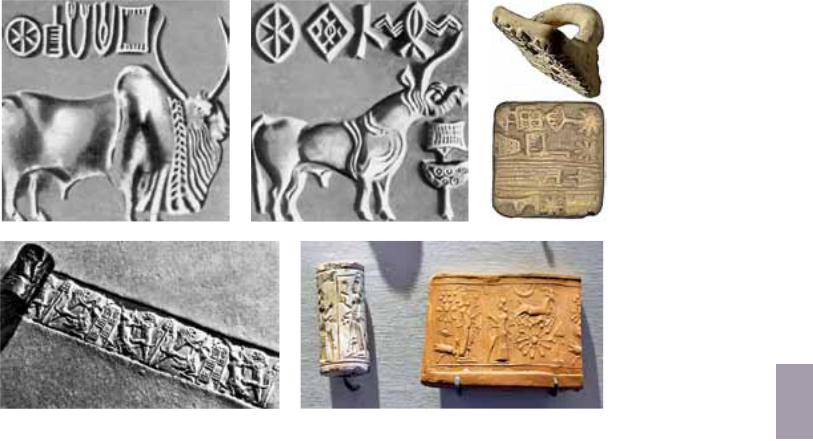

В Древнем Египте и странах Междуречья за тысячи лет до нашей эры применялись вырезные печатки, с которых имена царей или жрецов переводили в рельефе на глину. Более того, уже в эти столь древние времена были изобретены небольшие цилиндры, от прокатывания которых получалась надпись.

рукояткой. При печатании с помощью тампона нельзя было использовать оборотную сторону бумаги, так как контуры рисунка глубоко вдавливались в неё.

Древнейшей известной печатной книгой считается

«Алмазная сутра» – индийское сочинение в китайском переводе. Эта книга имеет форму свитка: 4,9 м длины, 30,5 см ширины – и состоит из 7 листов бумаги, склеенных в ленту: 6 листов текста и гравюра, изображающая Будду. С X в., после создания ксилографического типографского станка, книгопечатание в Китае быстро развивается. В XI–XII вв. оно появляется в Корее, Японии и государствах Средней Азии.

В Западной Европе ксилография появилась около 1400 г. Ксилографическим способом печатали народные картинки (почти исключительно религиозного содержания), а также игральные карты, производство которых было сильно развито в первой половине XV в.

ПодВижные литеры

Государственный деятель и учёный-эрудит Китая Шень

Ко (1031–1095 гг.) впервые изложил способ печати с

Глава 5

Иоганн Гуттенберг

Сотни исследований посвящены жизни и деятельности Иоганна Гуттенберга и выпущенным им изданиям. Поэтому мы ограничимся лишь предельно лаконичным изложением основных биографических сведений, остановившись подробнее на сущности его изобретения.

Точная дата рождения Йоханна Генсфляйша цур Ладена цум Гуттенберга (нем. Johannes Gensfl eisch zur Laden zum Gutenberg) неизвестна. Называют самые разные годы – от 1394 до 1406. Юбилей же принято отмечать на рубеже столетий, например, шестисотлетие праздновали в 2000 г. Будущий изобретатель родился в городе Майнце в богатой семье. Имя своё он получил по названию дома – Zum Gutenberg, которым издавна владели его предки (со стороны матери).

О детстве и юношеских годах, воспитании и образовании Гуттенберга ничего не известно. Полагают, что ещё в молодом возрасте он освоил технику различных работ по металлу: резьбу печатей и штемпелей для чеканки монет, а также ювелирное искусство. Недавно была выдвинута гипотеза о том, что в 1418–1420 гг. Иоганн Гуттенберг слушал лекции в Эрфуртском университете. По некоторым сведениям, в

Изобретатель книго-

печатания Иоганн

Гуттенберг, гравюра XVII в. (прижизнен-

ных портретов Гут-

тенберга не суще-

ствует; все его изо-

бражения, включая это, относятся к более позднему вре-

мени и являются плодом фантазии художников)

Эрфурте могла жить семья Гуттенберга, изгнанная из Майнца в 1411 г.

В1430–1444 гг. Гуттенберг жил в Страсбурге, где занимался разнообразным ремеслом: изготовлял золотые изделия и зеркала, шлифовал драгоценные камни. Видимо, там он и предпринял первые опыты книгопечатания. Некоторые исследователи предполагают, что в 1445–1446 гг. Гуттенберг побывал во Франции – в Авиньоне. Архивные документы рассказывают о неких опытах «искусственного письма», которые здесь проводил выходец из Чехии Прокоп Вальдфогель.

В1447 г. изобретатель возвращается в Майнц. В Майнце была основана типография, в которой первоначально печатались небольшие издания – календари, учебники латинской грамматики, индульгенции. Ни на одном из первопечатных изданий имени мастера не обнаружено. Поэтому учёные высказывают разные мнения об авторстве этих изданий. Но все исследователи единодушно приписывают Иоганну Гуттенбергу прекрасно напечатанную латинскую Библию, которую называют 42-строчной – по числу строк на полосе. Это замечательное издание, сохранившееся в 49 экземплярах и многих фрагментах, тщательно изучено исследователями –

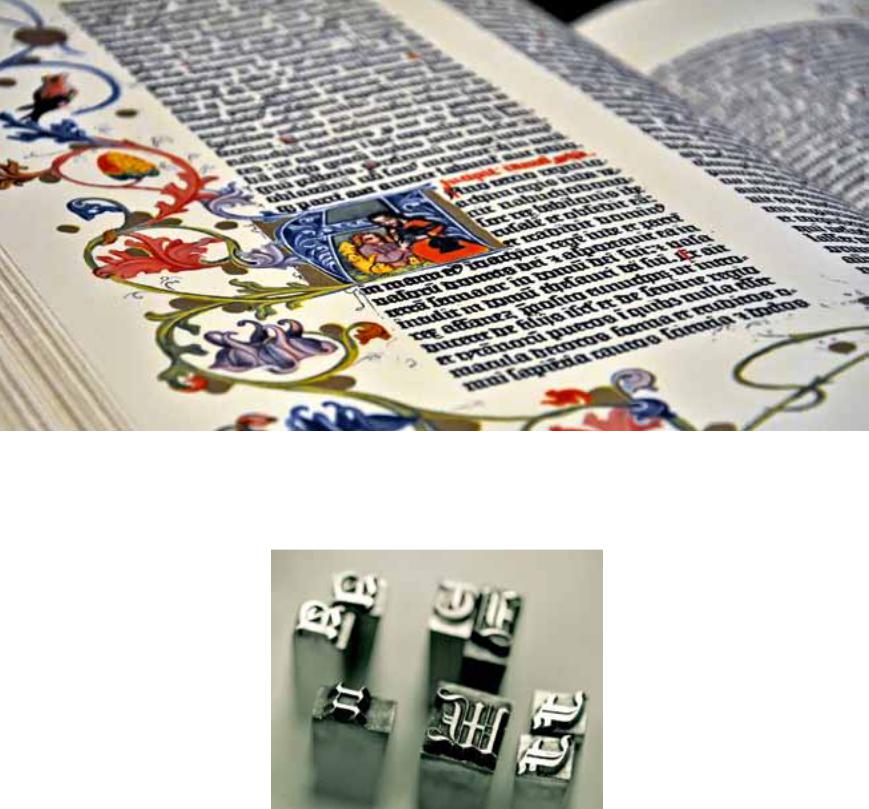

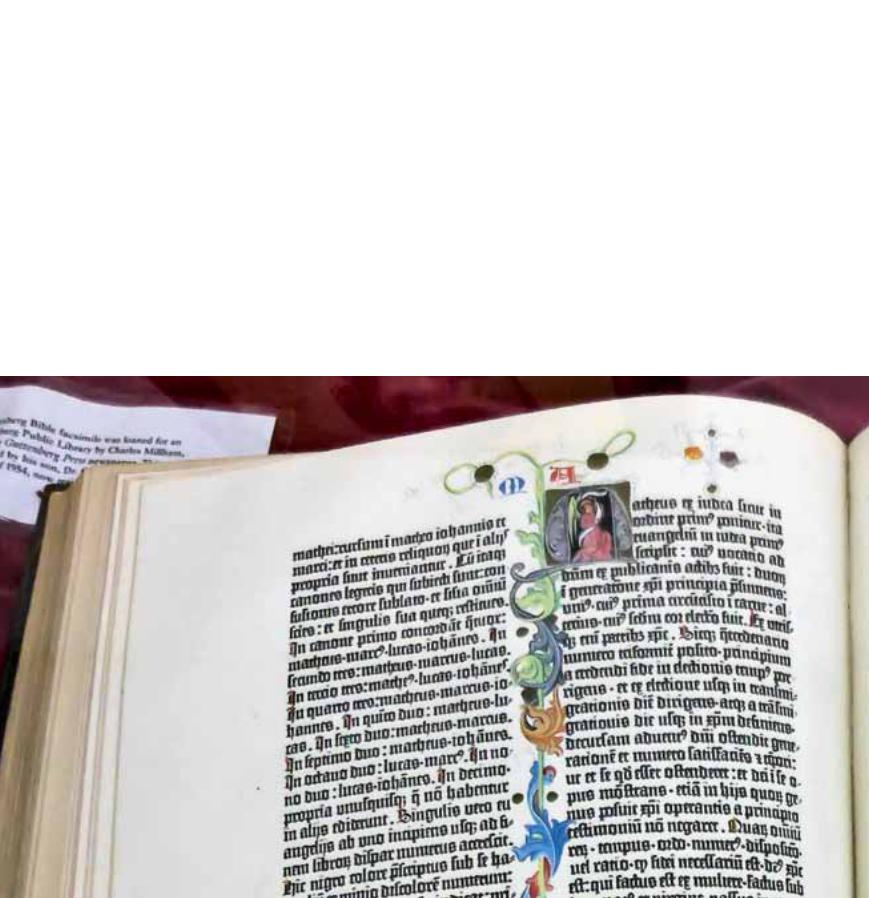

42-строчная Библия

Гуттенберга и её фак-

симильное переиз-

дание

Глава 5

печатный

станок кон-

струкции Гут-

тенберГа

(инкунабулы от лат. incunabula – детство, первые шаги – книги, относящиеся к наоре книгопечатания, до 1501 г.) и неоднократно

переиздавалось.

емпляра 42-строчной Библии, вывезенных в годы из Германии, в настоящее время наМоскве – в Российской государственной би- в Научной библиотеке Московского государ-

университета.

«Гуттенберг рассматривает лист первой печатной книги»

Гуттенберга перед церковью, пожаловал ему придворный чин и пожизненную пенсию. В 1913 г. на страницах одной из старопечатных книг была найдена запись о смерти Иоганна Гуттенберга с указанием точной даты – 3 февраля 1468 г.

Сущность изобретения

Гуттенбергом были осуществлены технически самые ответственные изобретения, на которых основано книгопечатание: словолитный прибор, типографский сплав – гарт, пресс для печатного станка и разработаны основные технологические процессы:

словолитный процесс – изготовление литер в большом количестве;

наборный процесс – изготовление печатной формы, составляемой из отдельных литер;

печатный процесс – множественное изготовление

красочных оттисков.

Чтобы воплотить в жизнь данные процессы, необходимо было предварительно решить ряд инженерных и технологических проблем. Таким образом, изобретение немецкого мастера было комплексным, оно вобрало в себя несколько новаторских решений. Отдельные части полиграфического процесса были известны и до Гуттенберга, но это ни в коей мере не умаляет заслуг великого немца.

Словолитный прибор:

стальной пуансон, медная матрица

Первым этапом на пути изобретателя было гравирование рельефного выпуклого и зеркального изображения шрифтового знака на торце металлического бруска с прямоугольным сечением. В качестве материала для такого бруска

в XVI столетии стали использовать сталь. В русской техни-

ческой литературе брусок получил название пуансона (от фр. poincon). Немецкие полиграфисты в этом случае используют термины Schriftstempel или Schriftpragestempelt, а английские – letter punch. При вдавливании пуансона в более мягкую металлическую пластину получается углубленное прямое изображение шрифтового знака. Такая металлическая пластина теперь называется матрицей (нем. – Matrize, фр. – matrice, англ. – matrix). Матрица служит в качестве формы для

отливки типографских литер. Очевидно, что с помощью одного пуансона можно выдавить большое количество одинаковых матриц, а с одной и той же матрицы – отлить множество одинаковых литер.

Данная технология была известна задолго до времен Гуттенберга и прошла многовековую апробацию в мо-

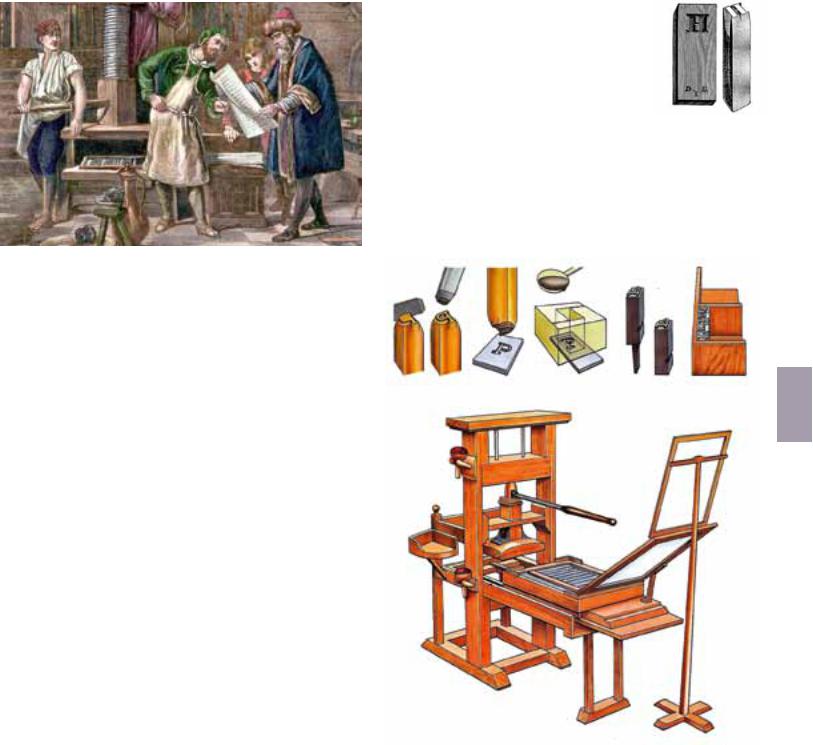

Процесс подготовки текста (сверху) и печатный пресс (снизу) Гуттенберга. Подготовка текста (слева направо): гравировка пуансона, подготовка матрицы, отливка литер в ящике с подвижными стенками, набор текста с помощью наборного ящика

Глава 5

нетном производстве, где издавна применялись металлические штемпеля. Для изготовления матриц был необходим металл, который бы, с одной стороны, легко поддавался тиснению, а с другой – не размягчался при заливке в него расплавленного металла, из которого изготовлялись типографские литеры. Таким металлом издавна служила медь, именно из меди выполнены старейшие сохранившиеся до наших дней матрицы (их относят к на-

чалу XVI в.). Эти матрицы

хранятся в музее фирмы «Иоганн Энсхеде и сыновья» в голландском городе Харлеме. Матрицы изготовлены с помощью пуансонов, которые выгравировал мастер Хенрик Питерзон из Роттердама.

Производство типографского шрифта было очень трудоёмким, ведь

делать пуансоны и матрицы приходилось для очень большого количества

знаков, во много раз превышающего число знаков латинского алфавита. Изобретатель изготовлял каждый алфавитный знак во множестве вариантов. Его целью было как

можно точнее имитировать рукописные тексты, чтобы пе-

чатная книга походила на рукопись. При этом количество пуансонов, а значит, и матриц приближалось к тысяче.

Два измерения литеры должны были быть одинаковы не только для всех экземпляров одной и той же буквы, но и для всех, без малейшего исключения, знаков одного шрифта. Гравёр пуансонов воспроизводит изумительные по точности стилистического замысла (и по размерам) рисунки букв; но ему пришлось бы, сверх того, обеспечивать идеальное со-

впадение как роста, так и кегля. Кегль (от нем. kegel) – размер высоты буквы или знака, включая нижние и верхние выносные элементы. При ручном наборе кегль измеряли через высоту литерной площадки, на которой расположена буква или знак. Кегль измеря-

ется в типографских пунктах. Именно значение кегля в типографских пунктах называют размером шрифта применительно к современным текстовым редакторам. Работа гравёра была исключительно трудоёмкой, но, по-существу, малоэффективной

по конечному результату. Необходима была особая раз-

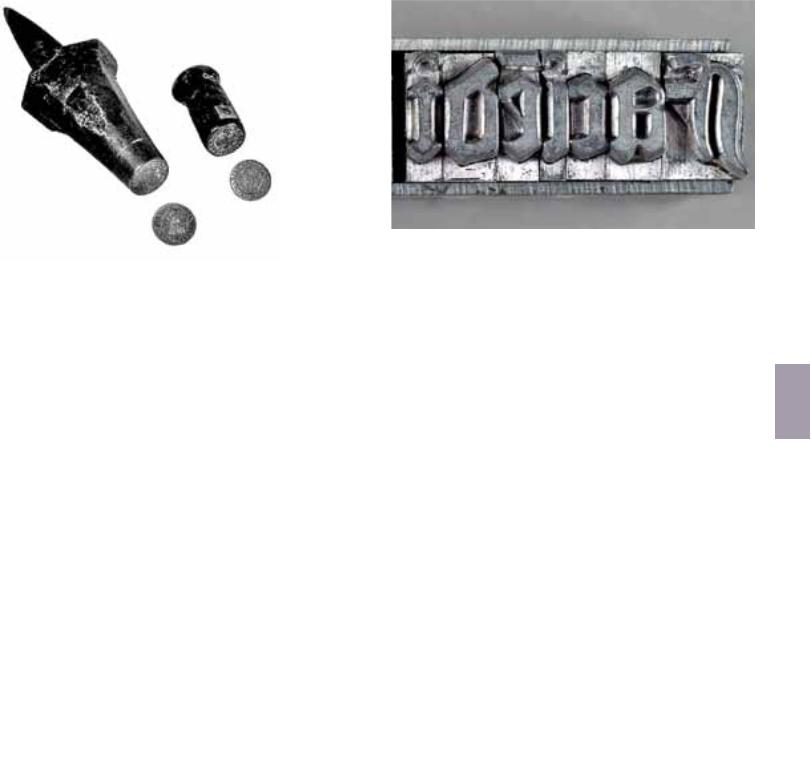

Нижний (слева) и верхний (справа) монет- ные штемпеля. XVI в. Закалённая сталь с содержанием углерода 0,7…0,75 % масс.

Литеры, набранные в строку. Современная реконструкция литер Гуттенберга

Первым этапом на пути изобретателя было гравирование рельефного выпуклого и зеркального изображения шрифтового знака на торце металлического бруска с прямоугольным сечением. В качестве материала для такого бруска в XVI столетии стали использовать сталь.

борная литейная форма с подвижными стенками. Таким образом, именно словолитная форма, по сути, является ядром изобретения. Без этого ключевого приспособления для множественного воспроизведения литер книгопечатание не стало бы относительно дешевым и мощным средством распространения информации.

Глава 5

Получение оттиска на печатном станке

Бумагоделательное производство:

бумагоделательная машина (работает от вертикального под-

ливного колеса;

кулачки, установлен-

ные на валу, подни-

мают молоты, кото-

рые при падении совершают удар по тряпью в процессе приготовления пуль-

пы; остальные опера-

ции производятся вручную: пульпа пере-

ливается в чан, проце-

живается через сито,

бумажная масса помещается под пресс для формовки листов;

полученные листы бумаги развешивают и просушивают), гравю- ра из книги Г.А. Боклера «Theatrum machinarum novum», 1662 г.

Они были отлиты около 1479 г., а сейчас хранятся в Парижской Национальной библиотеке. Однако химический анализ литер не проводился.

Первое техническое описание процесса отливки литер, а также сведения о составе типографского сплава имеются в труде итальянского инженера Ванноччо Бирингуччо «Пиротехния», изданном в 1540 г. в Венеции. О процессе тиснения матриц Бирингуччо пишет: «Буквы выдавливаются в куске меди с помощью стального штампа». Словолитную форму он описывает следующими словами: «Точно обработанный словолитный инструмент изготовляют из бронзы или из латуни. Он состоит из двух частей, подогнанных друг к другу таким образом, чтобы получить нужную высоту и ширину шрифта. Внутри форма сделана таким образом, чтобы в неё можно было вставлять матрицу». Бирингуччо сообщает и о составе типографского сплава: «3/4 высококачественного олова, 1/8 свинца и 1/8 сурьмы». В стихотворении Ганса Сакса, датированном 1580 г., речь идет о типографском сплаве, включавшем олово, свинец и висмут.

Расплавленная сурьма (а также висмут и галлий) в отличие от других металлов при затвердевании увели-

Задумываясь над тем, как механизировать операцию получения печатного оттиска, Гуттенберг в качестве первоосновы мог использовать уже существовавшие к тому времени механизмы для создания давления между двумя горизонтальными плоскостями.

чивает свой объём. Поэтому при отливке шрифта типографский сплав, содержащий сурьму, застывая в литейной матрице, расширяется, благодаря чему плотно ее заполняет, и, следовательно, очень точно воспроизводит зеркальное изображение буквы, цифры или какого-либо иного знака, который затем, при печати, должен быть пе-

ренесён на бумагу. Помимо этого, сурьма придаёт типографскому сплаву твёрдость и износостойкость – весьма важные свойства, если учесть, что каждая литера выполняет свои функции десятки тысяч раз.

Пуансоны и матрицы, словолитная форма и состав типографского сплава, конструктивные и технологические приёмы создания которых были найдены в XV в., в течение многих десятилетий принципиально не изменялись. Они служили человечеству не менее 400 лет – до тех пор, пока в середине XIX в. в практику полиграфического производства не вошли шрифтолитейные машины.

Печатный пресс

Какая же задача стояла перед Гуттенбергом, когда он собирался механизировать печатный процесс? Чтобы получить оттиск с наборной формы, её следует по-

крыть краской. Далее нужно аккуратно наложить чи-
