18.2.2.Умовні позначення монтажних символів давачів, відбірних пристроїв, запірної арматури

При викреслюванні графічного матеріалу схеми зовнішніх проводок використовують умовні символи і зображення, що дозволяють умовно показати всі зовнішні зв’язки.

Під табличними пояснюючими надписами розміщують умовні позначення всіх первинних приладів, відбірних і виконавчих пристроїв, а також інших пристроїв автоматики, розміщених на технологічному обладнанні і трубопроводах або безпосередньо біля них (місцеві прилади).

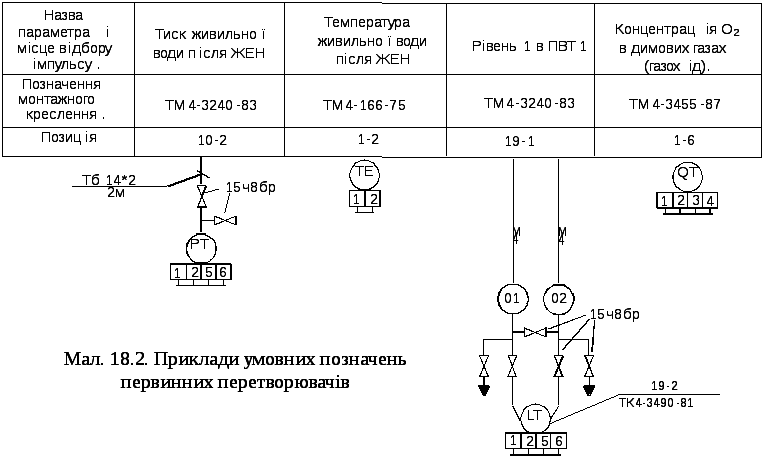

Вказані прилади, пристрої і засоби автоматики показують у вигляді кола і умовних літерних позначень що застосовуються на функціональних схемах автоматизації (мал.. 18.2).

Для первинних приладів, що мають трубне приєднання до технологічних апаратів і трубопроводів, додатково на трубах показується запірна арматура (рис.18.3). В тих випадках, коли прилад має складнішу обв’язку, то її показують схематично, але з відображенням всієї застосованої арматури (зрівноважувальні та інші посудини, продувочна, запірна арматура).

Лінії зв’язку допускається підводити до символу приладу в будь-яку точку кола, але бажано зберегти контурне зображення згідно схеми їх обв’язки.

Всередині умовних позначень давачів, що мають підключення до електричних проводок, показують затискачі подібно до їх дійсного розміщення у виробі а також їх заводське маркування і тип приладу. Одночасно над лінією виноски проставляється позиція приладу, присвоєна йому функціональною схемою і специфікацією, а під лінією виноски-номер установочного креслення для даного приладу. Для прикладу позиція 19-2 мал.18.2.

Для приладів і апаратів, що не мають маркування зовнішніх виводів, необхідно вказувати схему їх внутрішніх з’єднань, за виключенням випадку, коли підключення є однозначним (рис.18.4).

В тих випадках, коли застосовуються уніфіковані обв’язки приладів і здавачів - на схемах зовнішніх проводок після умовного символу прийомного або відбірного пристрою їх показують у вигляді прямокутника, де проставляються номери креслень, згідно яких вони виготовляються монтажно-заготівельною дільницею або заводом.

18.2.3.Зображення щитів, пультів.

На схемах зовнішніх електричних і трубних проводок, щити і пульти в графічній частині показують при допомозі графічних символів. Ці позначення розміщують у середній і нижній частинах креслення у вигляді прямокутників тонкими суцільними лініями товщиною 0,2-0,3мм.

Розміри умовних позначень щитів і пультів визначають умови найкращого розміщення ліній зв’язку і можуть бути виконані по одному з приведених варіантів.

В центрі умовного позначення щита (див. Мал.18.5) вказують назву цього щита або пульта, наприклад «Щит автоматизації котла №1». Під цим надписом посилаються на креслення монтажної схеми цього щита чи пульта, що виконана у відповідності до РМ4-107-82. Коли повний об’єм схеми зовнішніх проводок для даного шита не помішається на одному аркуші стандартного розміру, то на першому аркуші роблять обрив щита, а продовження цього щита з відповідними проводками зображають на наступному аркуші із зустрічним вказуванням в місцях обриву і продовження щита, номерів цих листів.(мал..18.7).

Релейний щит (............................................................)

Релейний щит (..............................................................)

Мал. 18.7. Приклад обриву зображення щита при виконанні схеми зовнішніх з’єднань на декількох листах: а- зображення на першому листі; б- зображення на другому листі.
