Розділ 19.
Плани розташування засобів автоматизації і проводок.
19.1. Призначення планів розміщення засобів автоматизації і трас електричних та трубних проводок та технічні вимоги до їх виконання.
19.2.Вимоги до виконання креслень розташування засобів автоматизації і проводок .
19.3.Умовні графічні позначення на планах розташування засобів автоматизації і проводок. Маркування електричних і трубних проводок. Перелік монтажних матеріалів і виробів. Приклади виконання планів трас.
19.1. Призначення планів розміщення засобів автоматизації і трас електричних та трубних проводок та технічні вимоги до їх виконання.
Кресленнями планів розміщення засобів автоматизації і трас електричних та трубних проводок визначаються координати встановлення цих засобів і проводок і дозволяють здійснювати монтаж системи автоматики проектованого об’єкту.
Монтажні креслення рекомендується виконувати одночасно (паралельно зі схемами зовнішніх електричних і трубних проводок. Вихідними матеріалами для складання планів трас є:
- будівельні і технологічні монтажні креслення проектованого об’єкту;
- ФСА
- електричні, пневматичні і гідравлічні принципові схеми;
- схеми живлення;
- загальні види щитів та пультів.
Розробці креслень планів розміщення засобів автоматизації і проводок передує робота по складанні і видачі завдань суміжним підрозділам або генпроектувальнику на розробку:
- пристроїв і вузлів для встановлення, засобів автоматизації, відбірних і виконавчих пристроїв на технологічному обладнанні і трубопроводах;
- закладних елементів для встановлення щитів, пультів і стойок;
- мереж живлення електроенергією проектованих систем автоматизації;
- зовнішньої мережі живлення стиснутим повітрям проектованої системи автоматизації;
- опалення, вентиляції, кондиціювання повітря в щитових приміщеннях;
- мереж охолодження та обігріву;
- отворів в стінах і перекриттях споруди для прокладання електричних і трубних проводок, а також конструкцій закладних частин для цієї мети;

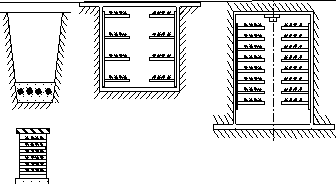

- галерей, естакад, траншей, каналів, тунелів, блочної каналізації, у відповідності до вибраної траси, числа і способу прокладки проводок;
- вузлів для кріплення стандартних кріпильних виробів.
В період розробки монтажних креслень уточнюються:
- місця встановлення щитів, пультів і засобів автоматизації, які розміщені за їх межами;
- місця прокладки електричних і трубних проводок , які узгоджують з будівельною, технологічною, сантехнічною і електротехнічною частинами проектованого об’єкту;
- в будівельних кресленнях перевіряють чи закладені всі проходи з необхідними закладними частинами для вводу електричних і трубних проводок, під щитових каналів, основи для встановлення щитів і пультів, закладні частини для прокладання по стінах і всередині приміщень електричних і трубних проводок;
- наявність в електричній і сантехнічній частинах проекту вводів в приміщення електроживлення, води, стиснутого повітря, пристроїв опалення.
