Умовні цифрові позначення трубопроводів для рідин і газів.

Таблиця 3.

Назва середовища, що транспортується трубопроводом	Позначення.	Назва середовища, що транспортується трубопроводом	Позначення.
Вода Пара Повітря Азот Кисень Інертні гази: аргон неон гелій криптон ксенон Аміак кислота(окислювач) Луг Масло Рідке пальне	-1-1- -2-2- -3-3- -4-4- -5-5- -6-6- -7-7- -8-8- -9-9- -10-10- -11-11- -12-12- -13-13- -14-14- -15-15-	Горючі і вибухонебезпечні гази: водень ацетилен фреон метан етан етилен пропан пропилен бутан бутилен Противопожежний трубопровід Вакуум	-16-16- -17-17- -18-18- -19-19- -20-20- -21-21- -22-22- -23-23- -24-24- -25-25- -26-26- -27-27-

4.2.3. Зображення приладів і засобів автоматизації.

На функціональній схемі зображаються всі прилади, засоби автоматизації і керування, необхідні для оснащення проектованого об’єкту, включаючи і ті засоби автоматизації котрі входять в комплект поставки технологічного обладнання, а також ті що є в наявності у замовника і не замовляються по даному проекту. Ті засоби автоматизації, що не входять в склад проекту, а в комплект поставки технологічного обладнання, а також ті що є в наявності у замовника, оговорюються на кресленні функціональної схеми: “Засоби автоматизації (вказують позиційні номери) входять в комплект поставки технологічного обладнання”, Засоби автоматизації (вказують позиційні номери)є в наявності у замовника”.

Прилади і засоби автоматизації, що вмонтовують у технологічне обладнання і комунікації або механічно зв’язані з ним показують на схемі в безпосередньо поблизу них.

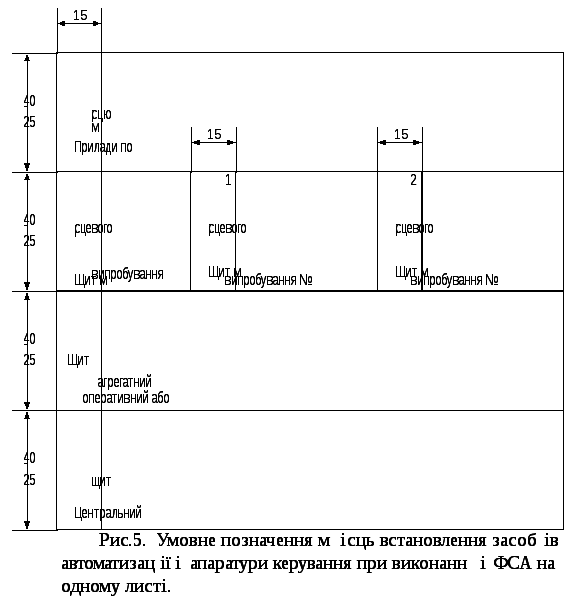

Для визначення прийнятої по схемі організації управління і контролю автоматизованим об’єктом в нижній частині креслення показують прямокутники згідно рис.4., що умовно відображають:

а) всі запроектовані щити, пульти, стативи, включаючи щити, що поставляються в комплекті з технологічним обладнанням, про що оговорюють на полі креслення;

б) агрегатовані комплекси, машини централізованого контролю, управляючі обчислювальні машини;

в) Місцеві прилади, що встановлюються за межами щитів, крім тих що встановлюються на технологічному обладнанні.

Кількість прямокутників визначається проектом, в залежності від прийнятого рівня автоматизації і організації управління. Щити місцевого керування, випробування , стативи допускається показувати у одному прямокутнику, розділеному горизонтальними лініями по кількості запроектованих щитів.

Рекомендується розміщувати прямокутники зверху вниз у такій послідовності, при котрій досягається найбільше розуміння і простота читання схеми, для прикладу:

Прилади місцеві;

1.Місцеві щити керування, випробування;

2.Агрегатні щити з приставними пультами або без них;

3.Агрегатовані комплекси, машини централізованого контролю, керуючі машини;

4.Центральний щит з приставним пультом або без нього;

5.Диспетчерський щит або пульт.

В кожному прямокутнику з лівої сторони наноситься графа для надпису, що характеризує їх значення, з правої замикаються лінією. На всіх листах однієї схеми написи повинні бути однакові.

При використанні в проекті агрегатованого комплексу або керуючої обчислювальної машини прямокутник, що зображає комплекс ділиться вертикальною лінією, відповідно підписується в лівій частині , а праву слід ділити горизонтальними лініями на прямокутники, кількість котрих визначається кількістю блоків. В кожному прямокутнику що зображує блок наноситься його назва, що відповідає документації заводу виготовлювача, згідно рис.5,6.

Точки входу і виходу сигналів на прямокутниках відповідних блоків показують кружками діаметром 1,5-2мм.
