ОПАП - Практика 1

Нанесення схеми руху автобусного маршруту

Нанесення маршруту на карту

зворотній

напрямок руху

прямий напрямок руху

Нанесення схеми руху автобусного маршруту

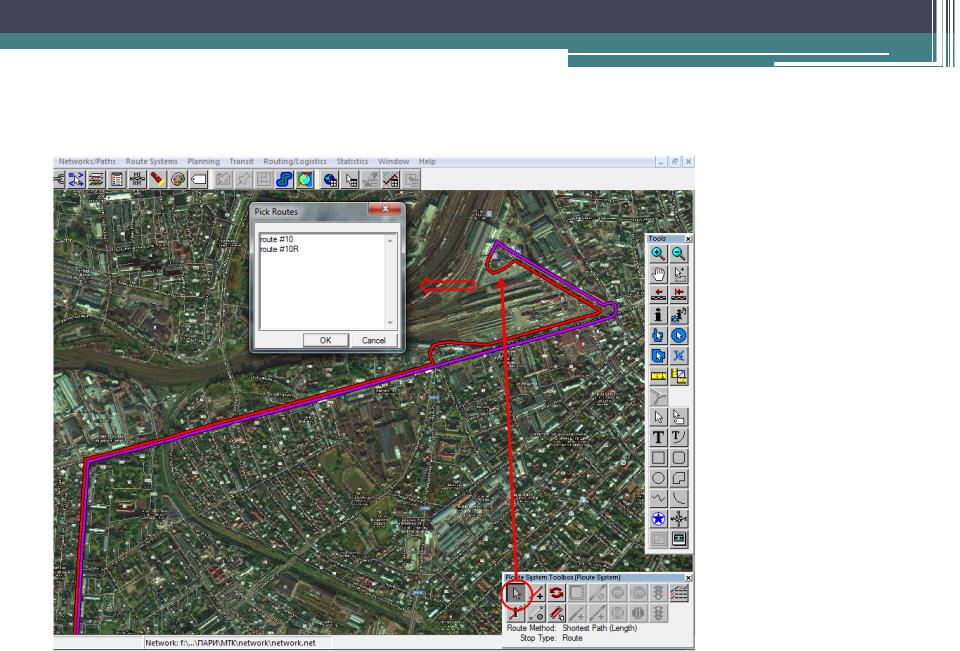

Нанесення зупинок на карту

Для нанесення зупинок на карту необхідно попередньо виділити маршрут для якого наносяться зупинки.

У разі проходження через обрану точку декількох маршрутів відобразиться вікно їх вибору.

Після вибору необхідного маршруту він та меню розміщення зупинок стануть активними.

Нанесення схеми руху автобусного маршруту

Нанесення зупинок на карту

збережена

зупинка

зупинка готова до зберігання

Зупинки проставляються в порядку від кінцевої зупинки №1 до кінцевої зупинки №2 для прямого напрямку та навпаки для зворотного напрямку.

Зупинка проставляється з правого боку від маршруту.

Нанесення схеми руху автобусного маршруту

Route Stops – зупинки, що знаходяться на вуличній мережі та прив'язані

(відносяться) лише до певного (одного) маршруту.

Physical Stops – зупинки, що знаходяться на вуличній мережі та можуть бути прив'язані (відносяться) до низки маршрутів.

Різниця між цими зупинками полягає в наступному – physical stop може існувати без пролягання через неї маршруту, якщо через physical stop проходить маршрут то їй буде відповідати route stops. Кількість route stops які належать physical stop відповідає кількості маршрутів що через

неї проходять та здійснюють на ній зупинку.

Знак який присвоюється зупинці в полі даних Direction залежить від напрямку слідування маршруту. А саме якщо маршрут проходить в напрямку протилежному до напрямку нанесення ділянки вулиці в шарі roads то зупинка матиме знак «-», якщо ж маршрут проходить в напрямку нанесення ділянки вулиці – знак «+».

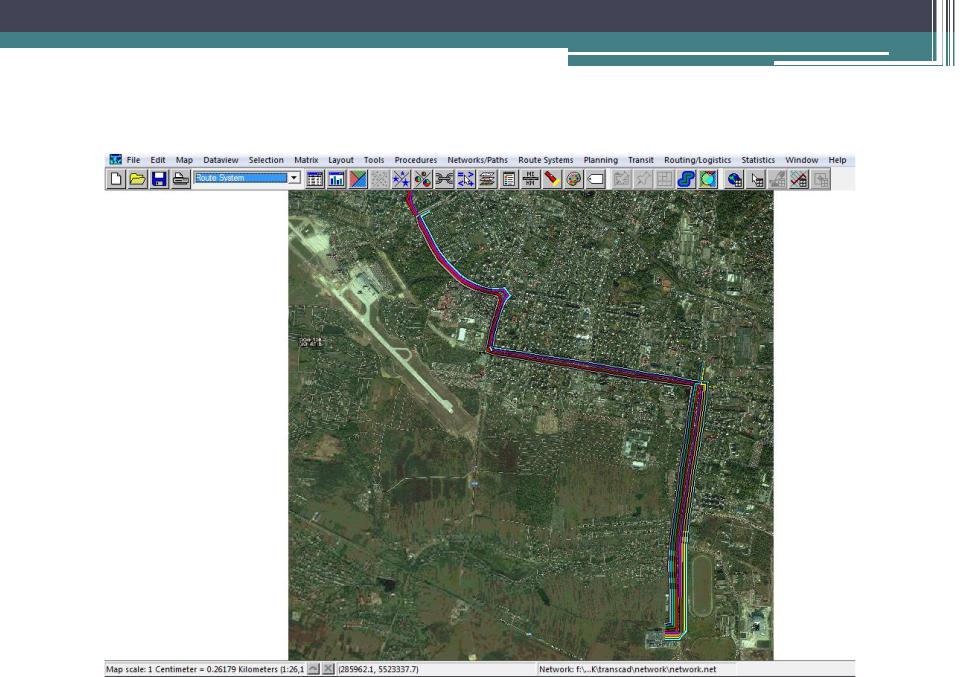

Побудова зони впливу

Необхідно побудувати зону пішохідної досяжності до маршруту. Зона пішохідної досяжності складає 500 м.

вибір необхідних маршрутів за ID номером

Проектування міської забудови

buildings

задання назви шару

додавання шару до відкритої карти

відкриття шару в новій карті
