Проектування дорожньої мережі

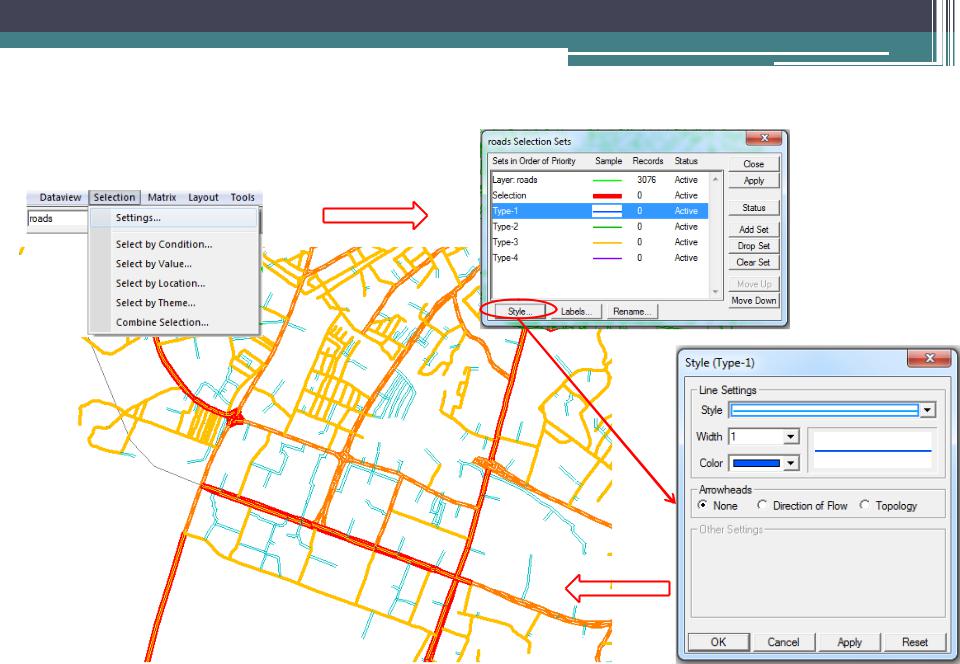

Оформлення дорожньої мережі за типами вулиць

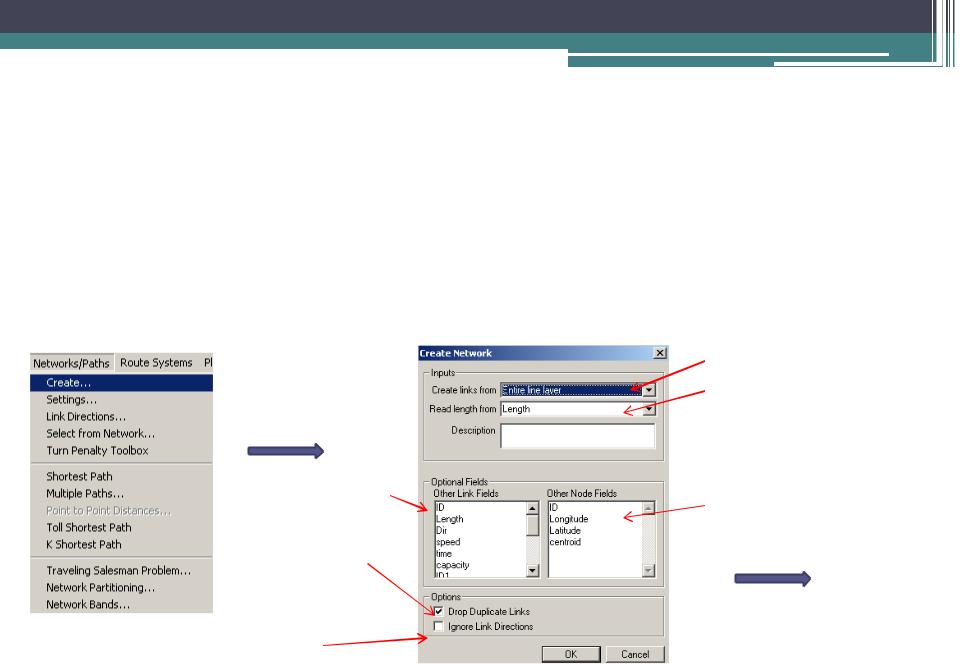

Побудова транспортної мережі
Транспортна мережа – це вулично-дорожна мережа. Проте між ними існує ряд відмінностей. Вулично-дорожня мережа – це лише географічний лінійний шар з
нанесеними ділянками вулиць і доріг разом з їх атрибутивними даними. Транспортна
мережа – це сукупність всіх ділянок разом з правилами проїзду по них (односторонній рух, заборона проїзду або певних поворотів і т.п.). Транспортна мережа – це свого роду матриця, яка враховує шляхи сполучення між кожною парою вузлів вулично-дорожньої мережі. Транспортна мережа використовується для
розв’язку цілого класу транспортних задач з пасажирських та вантажних перевезень
створити з лінійного шару
читати відстань з поля
текстовий опис мережі
включити до мережі |
включити до мережі поля з |
|
поля з лінійного шару |
||
шару вузлів |
||
|
виключати ділянки, які повторюються
ігнорувати напрямки руху на ділянках
Транспортна мережа (network) створюється за активного лінійного шару доріг (roads).
Побудова транспортної мережі

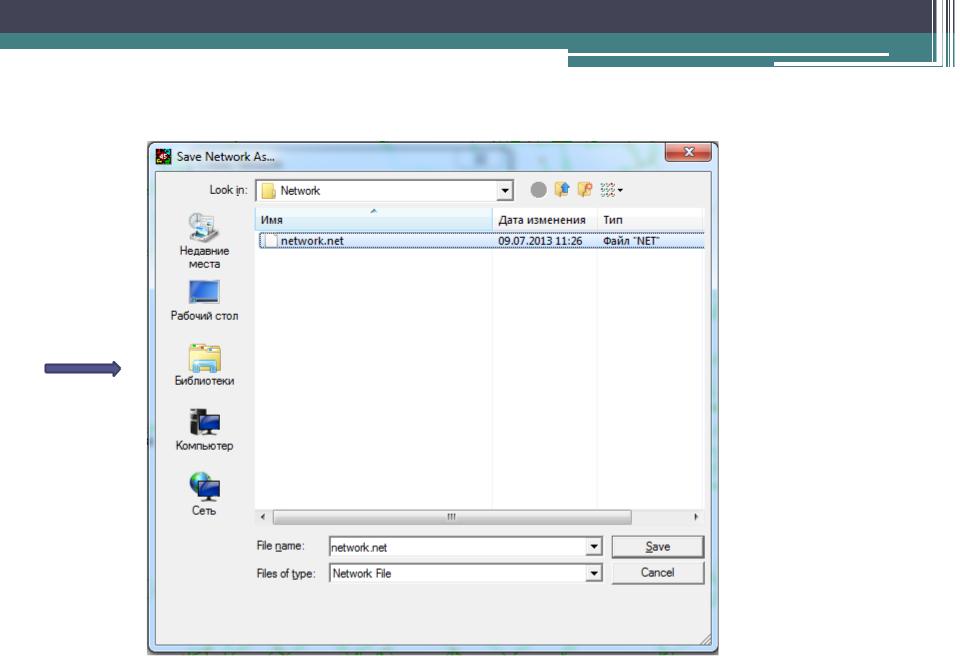

зберегти файл мережі
Шар транспортної мережі зберегти у папці Network в папці проекту під ім'ям network.

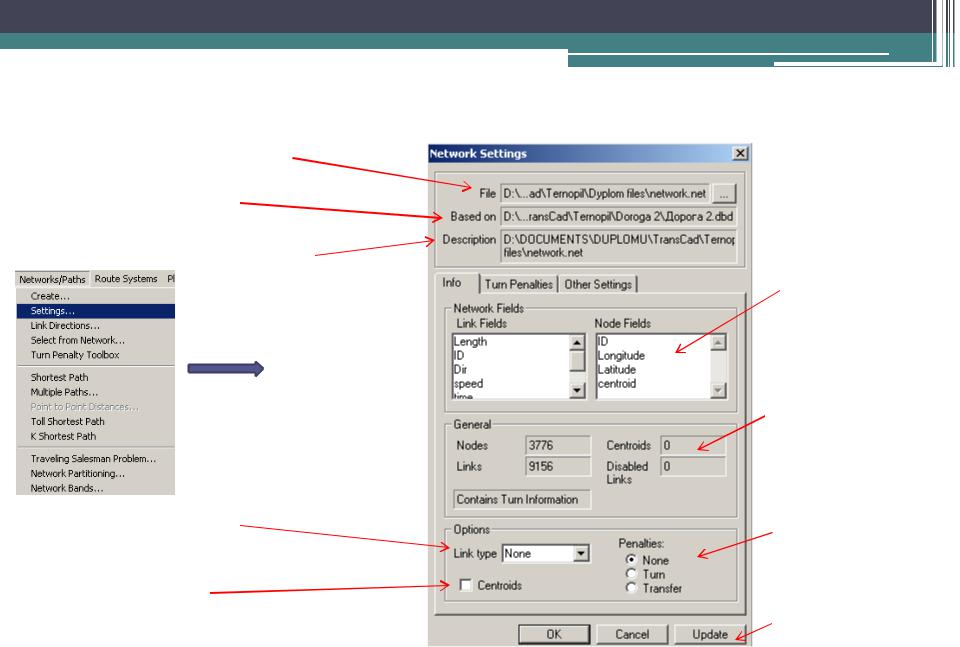

Налаштування транспортної мережі
розташування файла мережі
лінійний шар, на якому базується мережа
опис мережі
поля, включені до мережі з лінійного шару
тип зв’язку мережі
включити до мережі центроїди
поля, включені до мережі з шару вузлів
інформація про мережу: к-сть вузлів, к-сть ділянок, к-сть центроїдів,
к-сть ділянок, закритих для руху
штрафи: немає поворот проїзд
оновлення
транспортної
мережі
Функція Update використовується для оновлення транспортної мережі після внесення змін в дорожню мережу.

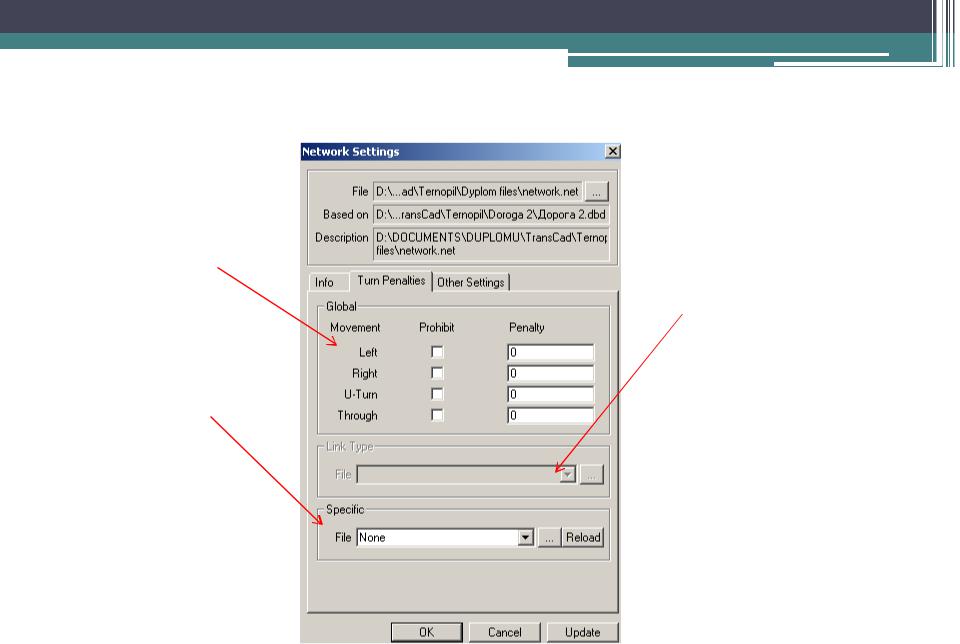

Налаштування транспортної мережі
налаштування штрафів за виконання певних маневрів (поворот ліворуч, поворот праворуч, розворот і проїзд) з виставлянням кількості штрафних балів
підключення таблиці заборони поворотів
підключення таблиці з вказанням типів ділянок

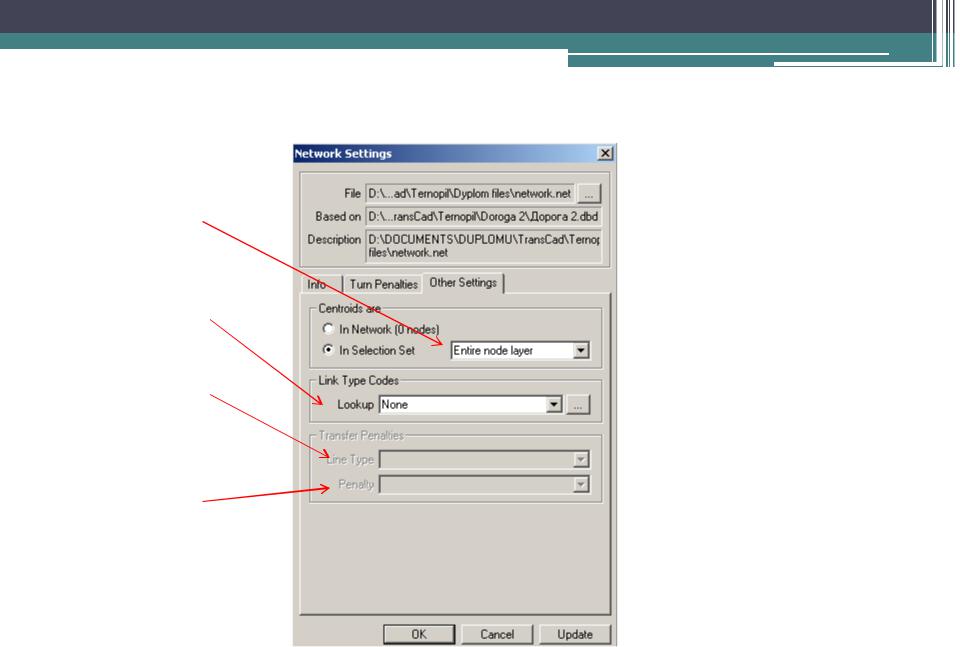

Налаштування транспортної мережі
вказання вибірки з шару вузлів, яка містить центроїди
підключення довідкової таблиці з кодами ділянок
вказання поля таблиці з типом ділянки
вказання поля таблиці з штрафними балами

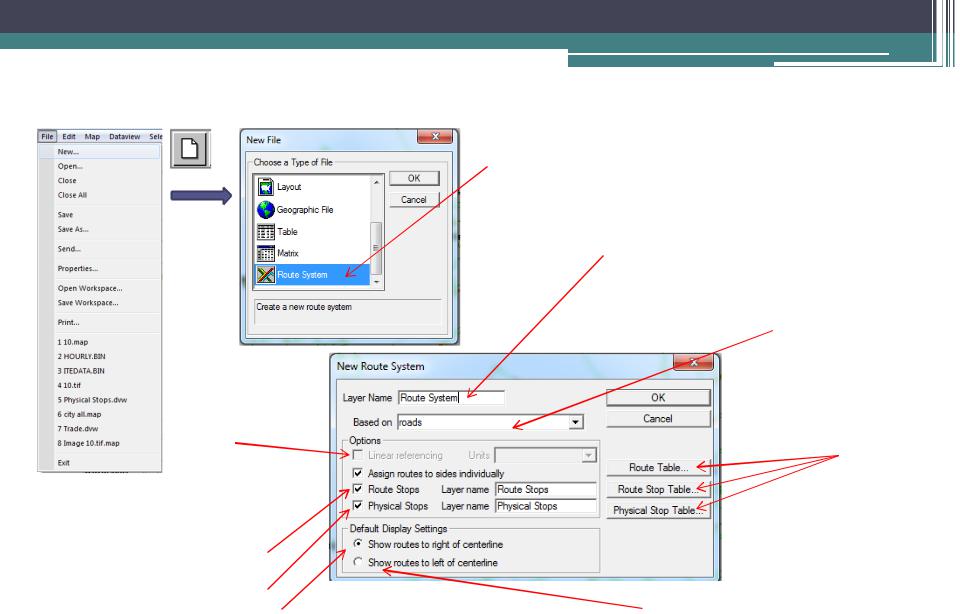

Нанесення схеми руху автобусного маршруту
лінійна прив'язка
індивідуальна прив'язка
маршруту до сторони вулиці
зупинки маршруту
фізичні зупинки
відображати маршрут з права від центральної лінії
система
маршрутів
назва шару системи маршрутів
шар на якому базується система маршрутів
редагування атрибутів шарів маршруту та зупинок
відображати маршрут з ліва від центральної лінії
Нанесення схеми руху автобусного маршруту

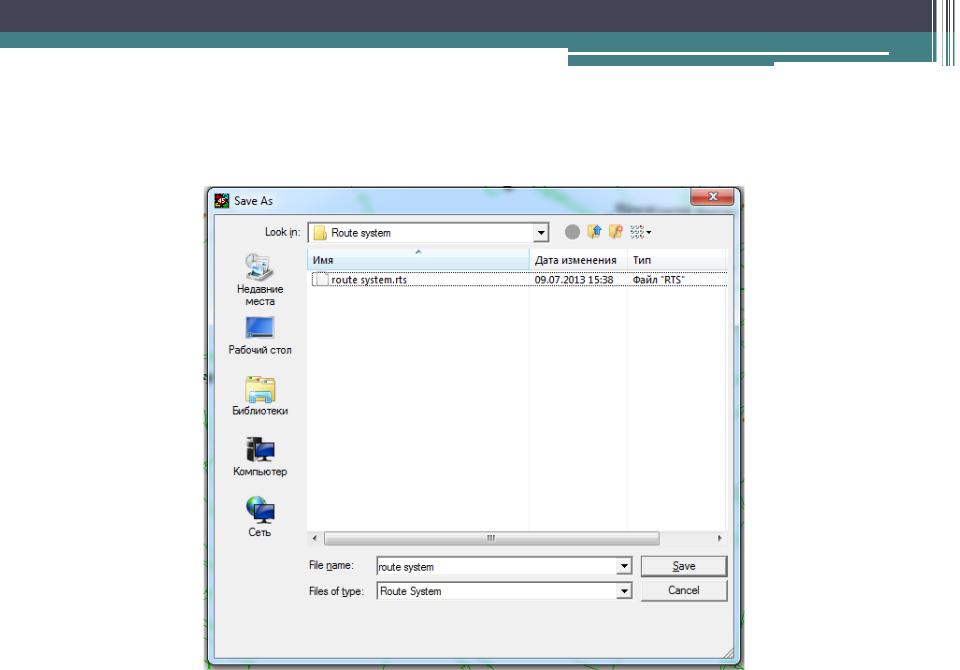

Збереження системи маршрутів
Шар зберегти у папці Route system в папці проекту під ім'ям route system.
Нанесення схеми руху автобусного маршруту
Нанесення маршруту руху |
виклик меню для |
|
|
шар системи маршрутів |
побудови маршруту |
меню для побудови маршруту
Нанесення схеми руху автобусного маршруту

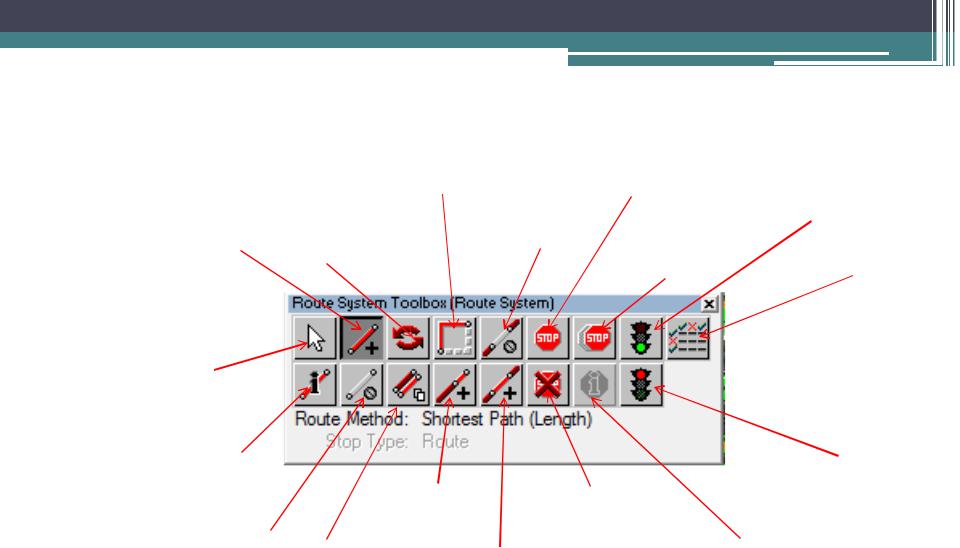

Меню побудови маршруту
|
перетрасувати |
|
|
|
|
маршрут |
додати зупинку |
|
|
|
видалити ділянку |
|
зберегти зміни |
|
додати новий |
додати реверсний |
маршруту |
перемістити |
|
маршрут |
|
|||
|
|
|||
маршрут |
|
зупинку |
зміна налаштувань |
|
|
|
|||
вибрати маршрут чи зупинку
правка інформації |
|
|
|
|
про маршрут |
|
|
|
відмінити зміни |
|
|
|
|
|
|
|
продовжити |
видалити зупинку |
|
видалити маршрут |
|
маршрут |
|
|
|
|
|
|
|
|
дублювати |
вставити ділянку |
правка інформації |
|
|
маршрут |
про зупинку |
||
|
маршруту |
|||
|
|
|
||
