Міністерство освіти і науки України

НУ «Львівська політехніка»

Кафедра «Будівельне виробництво»

ПОЯСНЮВАЛЬНА ЗАПИСКА

до курсового проекту з предмету:

«Технологія будівельного виробництва»

Виконав:

ст.гр.МБГ-31

Ольшанський Р.В.

Прийняв:

Гайда О.М.

Львів 2015

Зміст

1. Характеристика монтажу споруди

2. Визначення кількості монтажних елементів

3. Вибір оптимального типу монтажного крану

4. Підрахунок об’ємів по заробці швів та зварних робіт

5. Калькуляція трудових витрат, заробітної платні, вартості будівельних конструкцій і матеріалів.

6. Розрахунок транспортних засобів

7. Техніка безпеки, охорона праці

Список літератури

1.Характеристика монтажу споруди

В проекті розроблена технологія монтажу конструкцій одноповерхового промислового будинку Висота колон – 16,9 м., крок колон – 12 м., три прольоти по 12,18,12 м. Загальні параметри будинку 42 X 96м

2.Визначення кількості монтажних елементів

№п/п	Назва елемента	Ескіз елемента	Розміри, м			Маса, т	К-ть ел., шт..	Загальна маса,т
			довж. Н	шир а	вис в

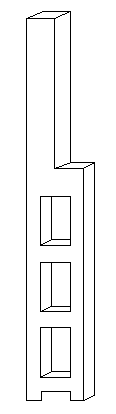

1	Колона 3КДП156		16900	900	500	16,5	22	363
2	Колона 5КДП156		16900	900	500	20,8	14	291,2
3	Ферма покриття ФС18-1А		17940	1550	270	4,5	9	40,5
4	Двоскатна балка ІБ4		12000	1300	800	4,1	18	73,8
5	Плита покриття ПНС-22 / 3х12		11960	2980	450	7	112	784
6	Стінова панель ПОК-3		х	х	х	х	х	х
7	Підкранова балка БКНА 6-1с		11950	650	1400	10,7	48	513,6
								2066,1+х

3. Вибір оптимального типу монтажного крану

Оптимальний тип монтажного крану підбираємо у дві стадії:

1. Визначення потрібних технічних параметрів крану;

2. ТЕО вибору крану.

1.Визначення потрібних технічних параметрів крану:

Потрібна висота підйому крану:

Нк=h1+h2+h3+h4+h5=16,9+1,5+0,45+3,5+2,0=24,35 м.

Де: h1- висота від рівня опори до рівня на який встановлюється елемент;

h2- висота запасу по висоті, приймається 1-1,5 м ;

h3- висота монтажного елементу, приймається рівною;

h4- висота захватних пристроїв;

h5-довжина поліспасти крану-2,0 м.

Потрібний виліт стріли крану:

= =13,31м

Де: П – проліт колон;

К – крок колон.

Вантажопід’йомність крану визначаємо для монтажу найдальшої конструкції – плити перекриття масою 7 т.

13,31м

Із каталогу кранів вибираємо той,який підходить за наступними характеристиками

Для монтажу плит перекриття
Висота підйому крану	24,35 м.
Виліт стріли крану	13,31 м.
Вантажопідйомність	7 т.
