Іі. Загальні відомості про робочу область Packet Tracer

Середовище є програмним засобом (симулятором), призначеним як для побудови та структуризації комп'ютерних мереж, так і проведення подальшої симуляції їх роботи.

Вікно середовища Packet Tracer містить десять компонентів:

Рис. 1. Робоча область середовища Packet Tracer

	Назва	Призначення
1	Лінійка меню	Тут представлені пункти: File, Options, і Help. У цих пунктах меню Ви можете знайти такі основні команди як: Open, Save, Print, і Preferences. Ви також маєте доступ до Activity Wizard у File меню.
2	Головна панель інструментів	Це меню представляє кнопки до команд меню File, зокрема Activity Wizard. Справа, ви також знайдете кнопку Information Network, яку ви можете використовувати, щоб ввести опис для поточної мережі (або будь-який текст, який ви бажаєте включати).
3	Загальна панель інструментів	Тут забезпечується доступ до інструментів робочої області: Select, Move Layout, Place Note, Delete, Inspect, Add Simple PDU (PDU – блок даних), and Add Complex PDU.
4	Логічна/Фізична панель робочої області	Ви можете перемикати між Фізичною робочою областю і Логічною робочою областю з таблицями на цій панеліі..
5	Робоча область	Область, де Ви будете створювати свою мережу, спостерігатимете за процесом моделювання, і розглядатимете багато видів інформації і статистичних даних.
6	Realtime/Simulation область	Тут Ви можете перемикати між режимами Realtime Mode і Simulation Mode.
7	Набір мережевих компонентів	Місце, з якого Ви вибиратимете пристрої і мережеві зв’язки на робочу область. Тут містяться типовий набір Загальних пристроїв і набір Конкретних пристроїв.
8	Набір загальних пристроїв	Ця коробка містить вид пристроїв і зв'язків, доступних в Packet Tracer. Набір Конкретних пристроїв змінюватиметься у залежності від вибраного Вами типу загального пристрою.
9	Набір конкретних пристроїв	Тут можна вибрити конкретний тип пристрою, який Ви хочете помістити у вашу мережу, а, також, вибрати відповідний тип зв’язку між пристроями.
10	User Created Packet Window	Це вікно керує пакетами, які Ви поміщаєте в мережу протягом сценаріїв моделювання.



2. Приклад створення найпростішої мережі

1. Виберіть з поля 8 PC (Personal computer), а з поля 9 виберіть і перенесіть його у вікно робочої області (рис. 1). Навівши на РС курсор миші, можна побачити основну конфігураційну інформацію про цей об’єкт. Для конфігурації РС потрібно його відкрити (здійснити одноразовий натиск “лівої” клавіші миші на його ярлику в робочій області. Перед Вами з’являться наступні опції: Physikal, Config, Desktop.

2. Відкрийте вікно Physikal, і встановіть заданий модуль мережевого інтерфейсу. (При здійснені маніпуляцій з апаратними модулями будь-який пристрій має бути вимкнений). Відкрийте вікно Config і в полі, наприклад, Fast Ethernet задайте ІР-адресу порта РС (наприклад 192.168.1.1). Переконайтеся, що Port Status є у режимі on.

3. Перетягніть іншу РС у вікно робочої області. Відкрийте вікно Config і в полі, наприклад, Fast Ethernet задайте ІР-адресу порта РС (наприклад 192.168.1.2). Переконайтеся, що Port Status є у режимі on.

4. Виберіть з поля 9 з’єднувачі (Connections), і виберіть з поля 8 відповідний тип з’єднувача (у нашому випадку мідний з’єднувач: Copper Cross-over) тип фізичного з’єднання. З’єднайте РС на основі вибраних Вами мережевих портів. Ознакою того, що з’єднання мережевих портів станцій відбулося коректно, має бути поява зелених крапок при кожній РС (рис. 2).

5. Відкрийте вікно Desktop будь-якої РС (рис. 3). Тут виберіть вікно Command prompt. У командному рядку цього вікна за допомогою утиліт ping протестуйте зв’язок з іншим РС.

Ознакою коректної конфігурації цієї мережі має бути наступний вигляд результату роботи утиліти ping (рис.4):

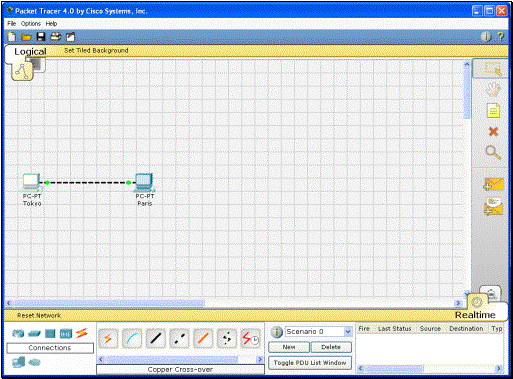

 Рис. 2. Схема мережевого з’єднання 2-х РС.

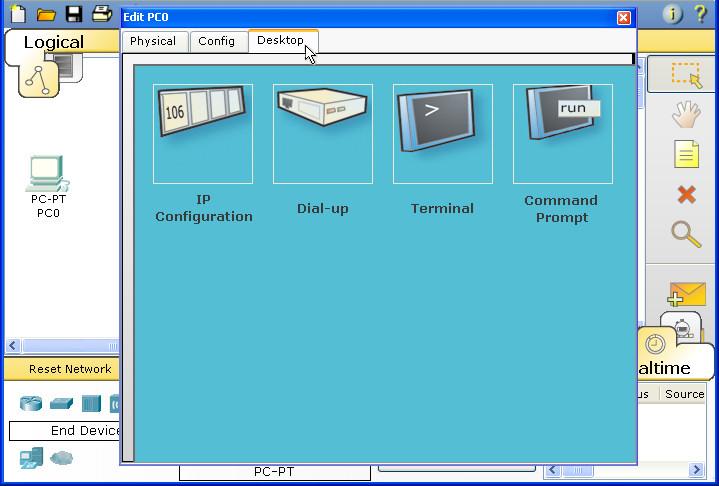

Рис. 3. Вікно редагування РС.

Рис. 4. Результат роботи утиліти ping
