Міністерство освіти і науки, молоді та спорту України
ОДЕСЬКИЙ НАЦІОНАЛЬНИЙ ПОЛІТЕХНІЧНИЙ УНІВЕРСИТЕТ
Інститут радіоелектроніки і телекомунікацій
Кафедра Радiотехнiчних систем
Розрахунково – графічна робота з дисципліни "Основи мережних інформаційних технологій"
Варіант 9
для студентів за напрямом 6.050901 –«Радіотехніка»
Розробив студент гр. РT-111
_______________Чічкін І. Е.
“__”_______________ 2012 р.
Керівник роботи:
ст. викл. кафедри РТС
____________ Кушніренко О.А.
“__”_______________ 2012 р.
Одеса 2012
Завдання по розрахунково-графічної роботі
Студент Чічкін І. Е. група РТ-111 варіант 9
Для заданного планурозположеннявузлівмережівибратиоптимальну топологіюмережітарозрахуватимінімальну сумарну довжинуз`єднальногокабелю. Топологію вибиратизурахункомтого,що міжбудівлями плануєтсявикористовуватитількиоптоволоконний кабель,всереденібудівель– віту парузгідноваріанту.
Вибрати стандарт для реалізації мережі, відповідне пасивне та активне обладнання та оцінити його вартість.

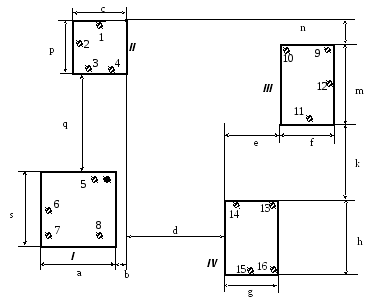

Рис.1 План розположеннябудівельтарозміщеннявузлів локальноїобчислювальноїмережі.
Умовніпозначення:
Будівля(зона разміщеннявузлів вмережі)
Робочастанція (вузелмережі) Сервер (вузелмережі)
Таблица1. Величини параметрів на плані розположення будівель та робочих станцій
№
Варіанта |
a |
b |
C |
d |
e |
f |
g |
h |
k |
m |
n |
p |
q |
s |
9 |
120 |
100 |
40 |
50 |
70 |
60 |
100 |
50 |
20 |
30 |
50 |
90 |
100 |
90 |
Таблица 2. Розміщення робочих станцій по поверхам (максимальна кількість – 3; висота поверху – 3 м.)
№ вузла № варіанта |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
9 |
1 |
2 |
2 |
3 |
3 |
3 |
2 |
2 |
1 |
2 |
3 |
3 |
1 |
1 |
1 |
2 |
3 |
Розрахуватитавизначититакіхарактеристикитапараметримережі:
Кількість, типтасхему розміщеннямережногообладнаннявбудівлях(хабів, комутаторівтаін.)
Спільнудовжину, довжину кожного сегменту, тип кабельноїсистемивбудівляхтаміж ними.
Розділитимережуна підмережі(побудівлям)здопомогою маршрутизаторів. Накреслитиструктурнуієрархічнусхемумережі.Призначитиадресивузламтамаршрутизаторам.Визначитимаски підмережі. Побудуватимодельотриманоїмережізадопомогоюпакета Packet Tracer.
Налаштуватироботу всіх необхідних серверів.
Розрахуватисумарнувартість необхідногомережного обладнання.
Срок сдачі:
14 тиждень +10 баллів
15 тиждень +5 баллів
16 Тиждень залік
ЗМІСТ
Теоретичні відомості. Программний пакет Packet Tracer 4.0.
Аналіз поставленої задачі.
Створення мережі на полі логіченої робочої області.
Створення мережі на полі фізичної робочої області.
Тестування мережі. Створення сценаріїв.
Розрахунок вартості обладнання.
Висновки
Теоретичні свідчення. Программний пакет Packet Tracer 4.0
Для створення моделі мережі та дослідження її роботи був використанний программний пакет Packet Tracer 4.0.
Packet Tracer 4.0 – це автономна, побудована на моделюванні повчальна середа для проектування та дослідження обчислювальних мереж CCNA-рівня важкості. Packet Tracer передбачає моделювання, візуалізацію та анімацію подій в мережі. Як будь-який моделювальник, Packet Tracer 4.0 має в собі спрощенні моделі мережевих упристроїв та протоколів. Однак реальні обчислювальні мережі відповідають еталонам для розуміння поведінки мережі. Packet Tracer був створений, щоб допомогти студентам та викладачам при недостачі обладнання, пропускної здатності, та діалоговим режимам вивчення створення мережі.
Елементи інтерфейса |
Опис |
Logical Workspace (Логічна робоча область) |
Створення топологїї мережі Пристрої: генеруємі, реальні та модулюємі Routers (маршрутизатори), switches (коммутатори), hosts (робочі станції), hubs (повторювачі), bridges (мости), wireless access points (бездротові точки доступа), clouds |
Physical Workspace (Фізична робоча область) |
Ієрархія приладів, приміщень, будівель, міст та мереж між містами Завантаження створенних користувачем графіків |
Realtime Mode (Режим реального часу) |
Модификації протоколів в режимі реального часу Medium-fidelity Cisco IOS CLI конфігурація коммутаторів та маршрутизаторів |
Protocols (Протоколи мережі) |
LAN протоколи: CSMA/CD*, Ethernet, и DHCP Коммутація: VLANs, 802.1q, trunking TCP/IP: ARP, IP, ICMP, UDP, и TCP* Маршрутизація: статична, по умолчанню, RIPv1, RIPv2, EIGRP, inter-VLAN NAT (static, dynamic, and overload) та ACLs (standard, extended, and named) WAN (HDLC, PPP, и Frame Relay* – ретрансляція кадрів)
*вказує істотні накладенні моделюванням обмеження |
Simulation Mode (Режим моделювання) |
Анімація мережних пакетів Список глобальних подій (packet sniffer) Модель OSI, деталізованний PDU, Device Table Views Користувательські багаторазові сценарії пакетів |
Интерфейс содержит 10 компонентов:
1 |
Menu Bar (Меню) |
Має в собі панелі File, Options, та Help. Також тут розташовані панелі Open, Save, Print, та Preferences. |
2 |
Main Tool Bar (Панель інструментів) |
Має в собі значки команд меню File. |
3 |
Common Tools Bar |
Має в собі основні інструменти робочої області: Select, Move Layout, Place Note, Delete, Inspect, Add Simple PDU, and Add Complex PDU. |
4 |
Logical/Physical Workspace Bar (Логічна/Фізична робоча область) |
Перемикання робочого поля між логічною та фізичною областями. |
5 |
Workspace (Робоче поле) |
Простір для створення мережі, моделювання та спостереження. |
6 |
Realtime/Simulation Bar |
Переключення між режимом реального часу та режимом моделювання |
7 |
Network Component Box (Панель компонентів мережі) |
Має у собі прилади та зв`язки, які можно помістити на робоче поле. Має у собі панель Device-Type Selection Box та Device-Specific Selection Box. |
8 |
Device-Type Selection Box (Панель выбору типу пристрою) |
Має у собі види пристроїв та зв`язків, доступних в Packet Tracer 4.0. Панель Device-Specific Selection Box зміниться в залежності від обраного типу пристрою. |
9 |
Device-Specific Selection Box (Панель вибіру визначеного пристрою) |
Має у собі пристрої одного типу, з котрих треба вибирати то, ті які необхідно помістити на робочу область. |
10 |
User Created Packet Window* |
Керує пакетами, котрі поміщені в мережу протягом сценаріїв моделювання. |
Аналіз поставленної задачі
