2.3. Элементы управления и индикации
На лицевой панели контроллера (рис. 1) расположены следующие органы управления и индикации:
· ЖК-индикатор;
· 8 функциональных кнопок.
2.3.1. Жк-индикатор
ЖК-индикатор (поз. 1) с подсветкой имеет разрешение 320х240 пикселей и предназначен для индикации информации. Подсветка индикатора работает в двух режимах: «автоматическом» и «включённом». В «автоматическом» подсветка дисплея автоматически гаснет, если кнопки контроллера не нажимались в течение 4 минут или через 2 минуты после включения питания. При нажатии любой кнопки подсветка возобновляется. Во «Включённом» режиме подсветка всегда работает.

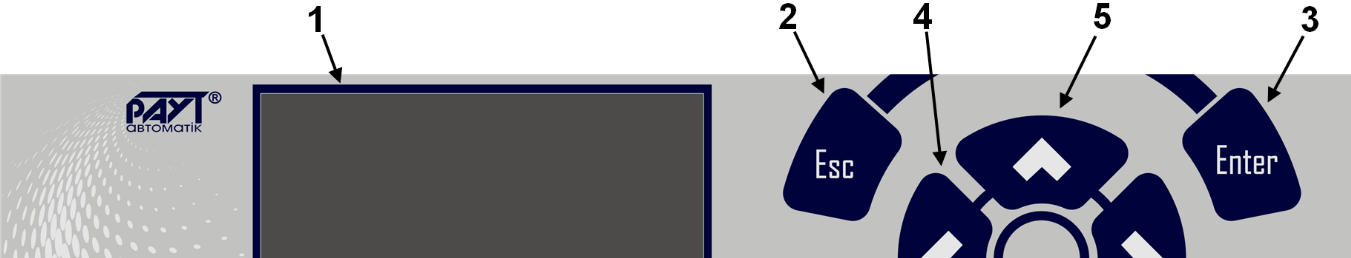

Рисунок 1. Лицевая панель контроллера
2.3.2. Назначение кнопок
Кнопка «ESC» (поз. 2) – Возврат.
Перемещение к родительскому окну.
Отмена редактирования параметра.
Кнопка «Enter» (поз. 3) – Ввод.
Перемещение к дочернему окну.
Вход в режим редактирования параметра.
Сохранение нового значения редактируемого параметра.
Кнопка « ◄ » (поз. 4) – Влево.
Перемещение по окнам влево, если фокус не активен.
Перемещение по параметрам в текущем окне влево (вверх), если фокус активен.
Уменьшение значения редактируемого параметра.
Кнопка « ▲ » (поз. 5) – Вверх.
Управление связанными с кнопкой « ▲ » элементами текущего окна, если фокус не активен.
Перемещение по параметрам в текущем окне влево (вверх), если фокус активен.
Увеличение значения редактируемого параметра.
Кнопка « ▼ » (поз. 6) – Вниз.
Управление связанными с кнопкой «▼ » элементами текущего окна, если фокус не активен.
Перемещение по параметрам в текущем окне вправо (вниз), если фокус активен.
Уменьшение значения редактируемого параметра.
Кнопка « ► » (поз. 7) – Вправо.
Перемещение по окнам вправо (вниз), если фокус не активен.
Перемещение по параметрам в текущем окне вправо, если фокус активен.
Увеличение значения редактируемого параметра.
Кнопка «F1» (поз. 8) – включение / отключение фокуса.
Кнопка «F2» (поз. 9) – переключение между окнами текущих параметров и инженерным меню.
2.4 Описание инструментов программирования
Программирования контроллера MaxyCon Flexy осуществляется с помощью внешней прикладной среды «Конфигуратора FBD», версией не ниже 4.16.
2.5. Доступ к функциям и меню
Меню контроллера организовано в виде многоуровневых окон содержащих различные изменяемые и информационные данные. Для изменения некоторых параметров или входа в окна требуется ввести пароль (см. п.6.1).
После загрузки программы алгоритма, окна пользователя становятся доступны для просмотра и редактирования информации.
2.5.1. Перемещение по окнам
В контроллере реализовано два режима перемещения – перемещение с не активным фокусом и перемещение с активным фокусом. Включение и отключение фокуса осуществляется кнопкой «F1». Признаком включения фокуса является заключенный в рамку какой-либо элемент (сфокусирован), также в строке подсказок в нижней части дисплея появляется поясняющая надпись к текущему выделенному элементу.
Если фокус не активен, то при помощи кнопок « ◄ » и « ► » осуществляется передвижение между окнами в текущем уровне, а при помощи кнопок « ▲ » и « ▼ » – управление связанными с этими кнопками элементами текущего окна. Если фокус активен (заключен в рамку какой-либо элемента окна), то при помощи кнопок « ◄ », « ► », « ▲ » и « ▼ » осуществляется циклическое передвижение фокуса между элементами текущего окна. Т.е. при помощи кнопок « ◄ », « ► », « ▲ » и « ▼ » можно установить фокус на любой, доступный для фокусирования, элемент окна.
Передвижение между некоторыми окнами осуществляется с активным фокусом, при выборе элементов текущего окна, активация которых приводит к перемещению на другое окно. Наведя фокус на соответствующий элемент и нажав кнопку «Enter» осуществляется переход в соседнее окно.
Когда фокус активен и установлен на какой-либо элемент окна, то при помощи кнопки «Enter» осуществляется переход с родительского окна к дочернему окну или вход в режим редактирования параметра, если данный элемент является редактируемым параметром. При помощи кнопки «Esc» осуществляется переход от дочернего окна к родительскому.
Примечание. Переход из дочернего окна к родительскому при помощи кнопки «Esc» может осуществляться и без активного фокуса, что невозможно осуществить для перехода от родительского окна к дочернему.
